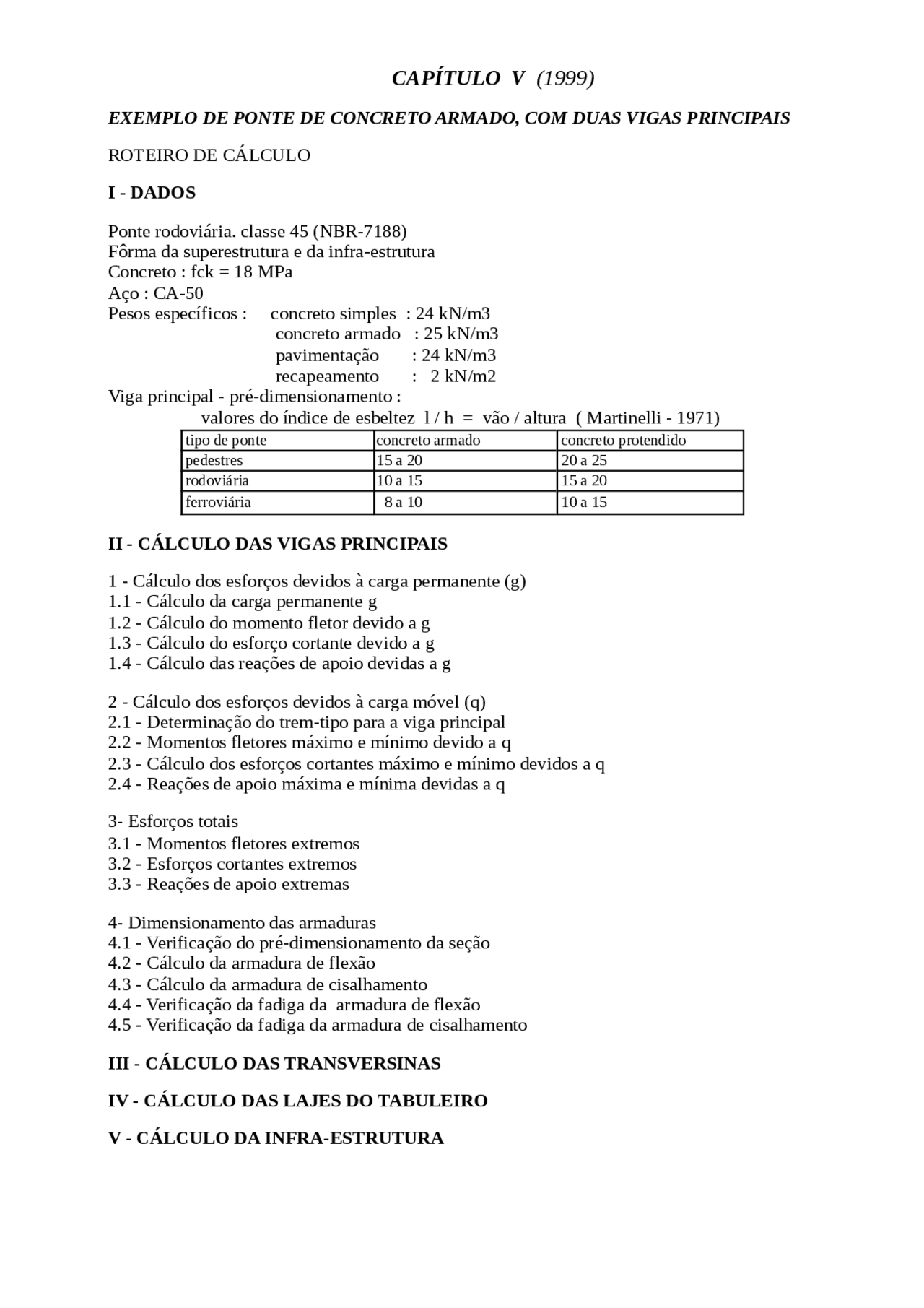

CAPÍTULO V (1999)
EXEMPLO DE PONTE DE CONCRETO ARMADO, COM DUAS VIGAS PRINCIPAIS
ROTEIRO DE CÁLCULO
I - DADOS
Ponte rodoviária. classe 45 (NBR-7188)
Fôrma da superestrutura e da infra-estrutura
Concreto : fck = 18 MPa
Aço : CA-50
Pesos específicos : concreto simples : 24 kN/m3
concreto armado : 25 kN/m3
pavimentação : 24 kN/m3
recapeamento : 2 kN/m2
Viga principal - pré-dimensionamento :
valores do índice de esbeltez l / h = vão / altura ( Martinelli - 1971)
tipo de ponte concreto armado concreto protendido
pedestres 15 a 20 20 a 25
rodoviária 10 a 15 15 a 20
ferroviária 8 a 10 10 a 15
II - CÁLCULO DAS VIGAS PRINCIPAIS
1 - Cálculo dos esforços devidos à carga permanente (g)
1.1 - Cálculo da carga permanente g
1.2 - Cálculo do momento fletor devido a g
1.3 - Cálculo do esforço cortante devido a g
1.4 - Cálculo das reações de apoio devidas a g
2 - Cálculo dos esforços devidos à carga móvel (q)
2.1 - Determinação do trem-tipo para a viga principal
2.2 - Momentos fletores máximo e mínimo devido a q
2.3 - Cálculo dos esforços cortantes máximo e mínimo devidos a q
2.4 - Reações de apoio máxima e mínima devidas a q
3- Esforços totais
3.1 - Momentos fletores extremos
3.2 - Esforços cortantes extremos
3.3 - Reações de apoio extremas
4- Dimensionamento das armaduras
4.1 - Verificação do pré-dimensionamento da seção
4.2 - Cálculo da armadura de flexão
4.3 - Cálculo da armadura de cisalhamento
4.4 - Verificação da fadiga da armadura de flexão
4.5 - Verificação da fadiga da armadura de cisalhamento
III - CÁLCULO DAS TRANSVERSINAS
IV - CÁLCULO DAS LAJES DO TABULEIRO
V - CÁLCULO DA INFRA-ESTRUTURA
