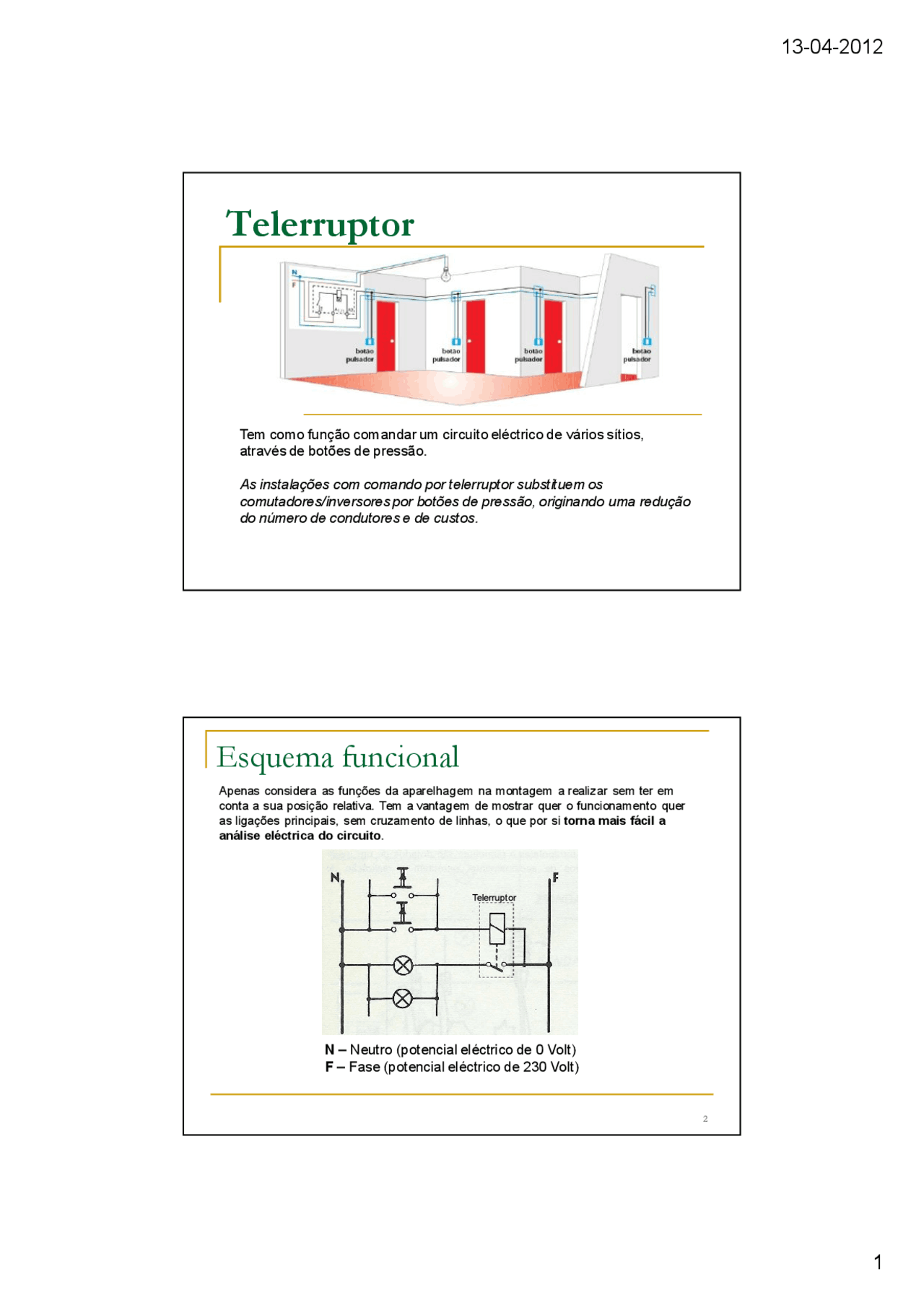

Telerruptor

Tem como função comandar um circuito eléctrico de vários sítios,

através de botões de pressão.

As instalações com comando por telerruptor substituem os

comutadores/inversores por botões de pressão, originando uma redução

do número de condutores e de custos.

Esquema funcional

Apenas considera as funções da aparelhagem na montagem a realizar sem ter em

conta a sua posição relativa. Tem a vantagem de mostrar quer o funcionamento quer

as ligações principais, sem cruzamento de linhas, o que por si torna mais fácil a

análise eléctrica do circuito.

N – Neutro (potencial eléctrico de 0 Volt)

F – Fase (potencial eléctrico de 230 Volt)

Telerruptor

Esquema unifilar

A representação unifilar tem uma simbologia própria e simplificada mas não nos indica o

modo de ligação nas montagens de forma a compreendermos o seu funcionamento. Dá-

nos, contudo, indicações úteis sobre o percurso da instalação, elementos que a

constituem e a sua localização.

A simplicidade desta representação, faz com que ela seja utilizada no desenho das

plantas de edifícios, para a elaboração do respectivo projecto eléctrico da instalação.

Esquema arquitectural

Quando o traçado das canalizações e localização dos restantes elementos da

instalação (caixas de derivação, aparelhos de comando, aparelhos de utilização, etc.) é

executado em plantas, o esquema daí resultante diz-se arquitectural.

Parede

Porta

Material necessário

Tubo VD

Braçadeiras

Caixa de derivação

Boquilhas

Caixa de aparelhagem

Suporte de

lâmpada

Condutor H07V-U

Lâmpada de

incandescência Botão de

pressão

Telerruptor
