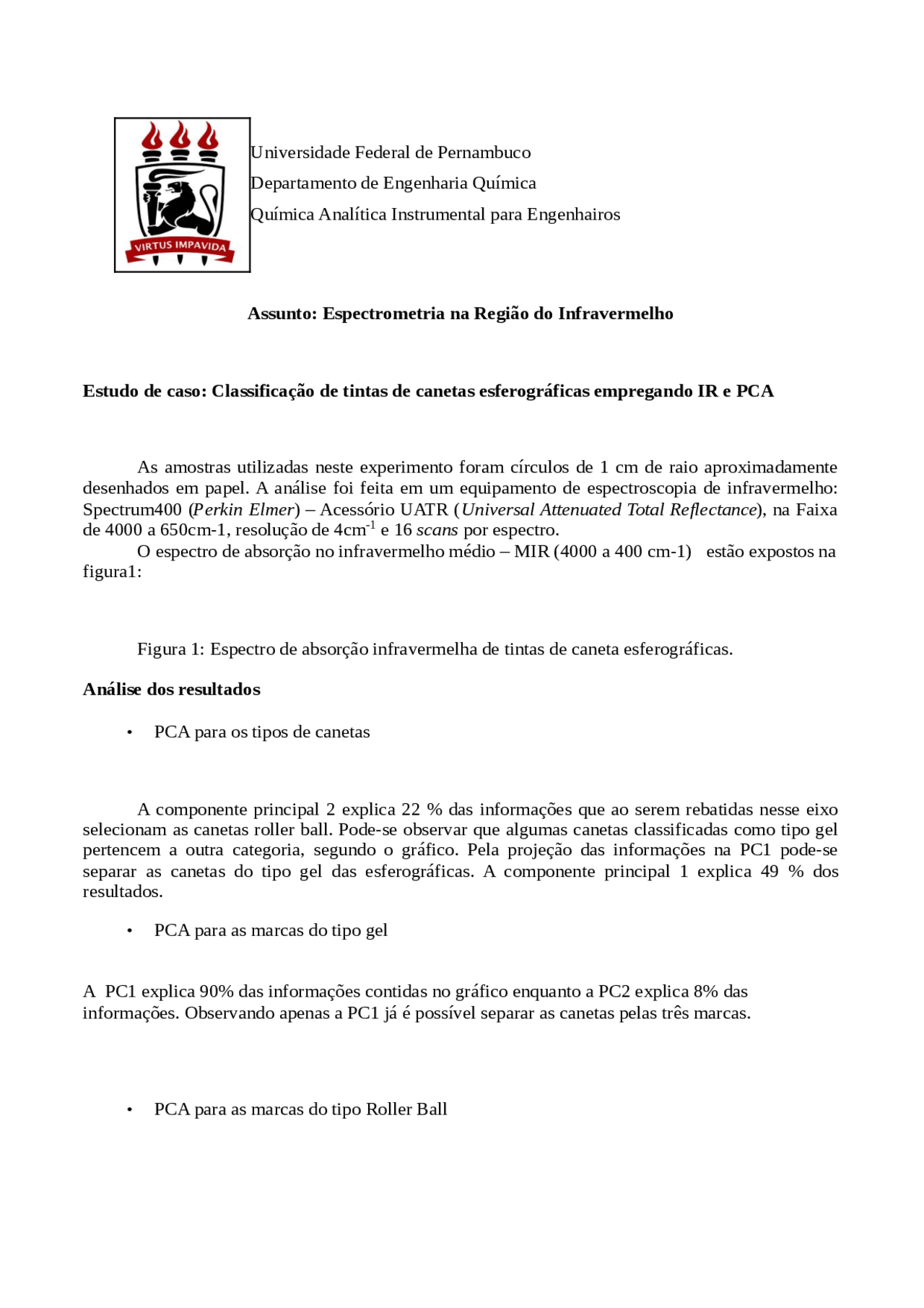

Universidade Federal de Pernambuco
Departamento de Engenharia Química
Química Analítica Instrumental para Engenhairos
Assunto: Espectrometria na Região do Infravermelho
Estudo de caso: Classificação de tintas de canetas esferográficas empregando IR e PCA
As amostras utilizadas neste experimento foram círculos de 1 cm de raio aproximadamente
desenhados em papel. A análise foi feita em um equipamento de espectroscopia de infravermelho:
Spectrum400 (Perkin Elmer) – Acessório UATR (Universal Attenuated Total Reflectance), na Faixa
de 4000 a 650cm-1, resolução de 4cm-1 e 16 scans por espectro.
O espectro de absorção no infravermelho médio – MIR (4000 a 400 cm-1) estão expostos na
figura1:
Figura 1: Espectro de absorção infravermelha de tintas de caneta esferográficas.
Análise dos resultados
•PCA para os tipos de canetas
A componente principal 2 explica 22 % das informações que ao serem rebatidas nesse eixo
selecionam as canetas roller ball. Pode-se observar que algumas canetas classificadas como tipo gel
pertencem a outra categoria, segundo o gráfico. Pela projeção das informações na PC1 pode-se
separar as canetas do tipo gel das esferográficas. A componente principal 1 explica 49 % dos
resultados.
•PCA para as marcas do tipo gel
A PC1 explica 90% das informações contidas no gráfico enquanto a PC2 explica 8% das
informações. Observando apenas a PC1 já é possível separar as canetas pelas três marcas.
•PCA para as marcas do tipo Roller Ball
