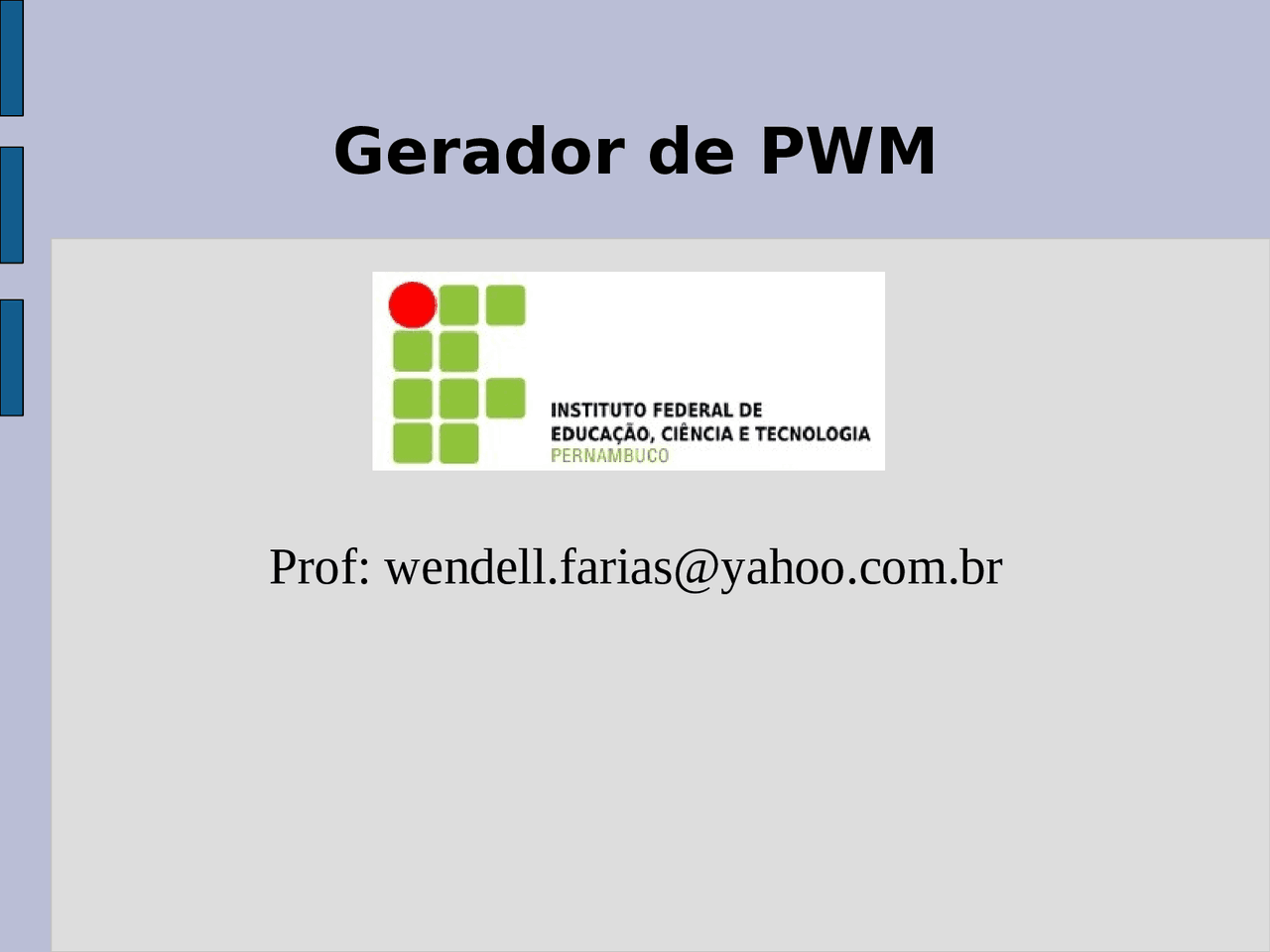

Gerador de PWM
Prof: [email protected]
- Familiarizar com circuito gerador de PWM;
- Verificar o funcionamento de um gerador de PWM
(Modulação por Largura de Pulso).
Objetivos
Introdução teórica
O sistema de modulação de pulso (MLP) é conhecido de PWM (pulse
width
modulation) ou PDM (Pulse Duration Modulation).
Este sistema de modulação consiste nas variações de amostragem
dos pulsos
que ocorrem na largura, cuja duração depende diretamente na
proporção da
amplitude do sinal de amostragem.
Teoria
A modulação por largura de pulso pode ser feita de três formas distintas;
- Modulação por desvio de borda direita
- Modulação por desvio de borda esquerda
- Modulação por desvio simétrico A modulação consiste em somar à função uma onda dente de serra (bordo único) ou triangular (bordo simétrico). Na figura a seguir está mostrado um gráfico do tipo de modulação.
Teoria
A figura a seguir mostra um sinal modulante sendo somado com o sinal dente de serra (bordo esquerdo).
Teoria
Não tendo um sinal de informação “somado” com a tensão Vdc, pode-se obter a modulação da largura do pulso por meio de ajuste desta tensão de referência (trigger).
