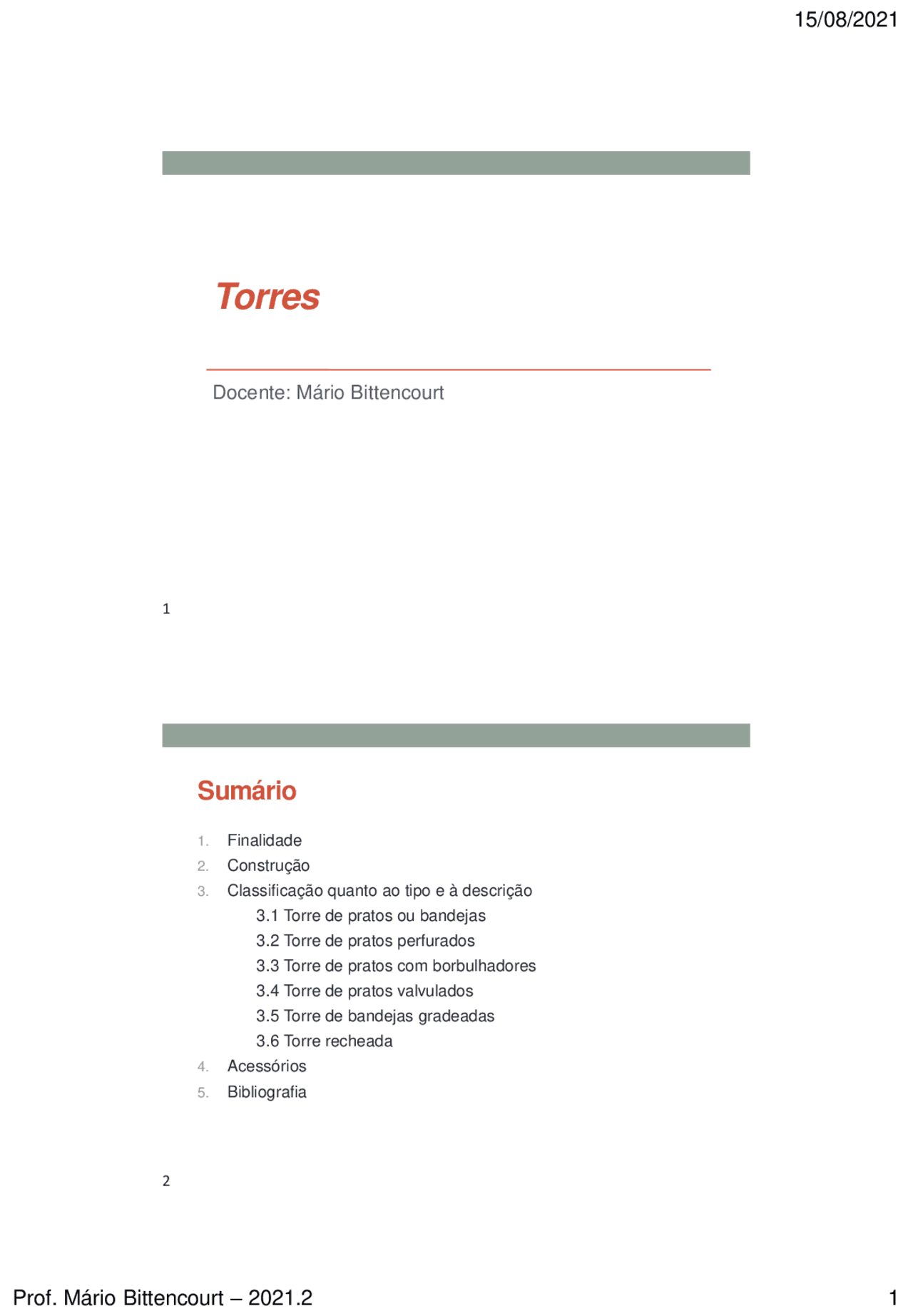

Torres
Docente: Mário Bittencourt
Sumário
- Finalidade
- Construção
- Classificação quanto ao tipo e à descrição 3.1 Torre de pratos ou bandejas 3.2 Torre de pratos perfurados 3.3 Torre de pratos com borbulhadores 3.4 Torre de pratos valvulados 3.5 Torre de bandejas gradeadas 3.6 Torre recheada
- Acessórios
- Bibliografia 1 2
1. Finalidades
- Servem para separar ou absorver componentes de misturas homogêneas.
- A separação é feita por meio da destilação , daí o nome de torre de destilação.
- A absorção é feita em torres absorvedoras , com finalidade de separar produtos corrosivos ou indesejáveis no produto final.
- Torres extrativas, retificadoras, fracionadoras, etc.
1. Finalidades
Destilação Fracionada na Indústria
- Esse tipo de destilação na indústria é uma operação contínua, em que a alimentação é introduzida num ponto intermediário de uma coluna de pratos (ou de recheio), onde os produtos são retirados continuamente.
- A seção acima da alimentação é denominada de seção de enriquecimento e a seção abaixo da alimentação é chamada de Stripping (empobrecimento). 3 4
1. Finalidades
Destilação Fracionada na Indústria
- Os internos dessas colunas - sejam elas de pratos, chicanas ou recheios - têm como função colocar as fases vapor e líquido em contato, de modo que ocorra a transferência de massa entre elas.
- Ao longo da coluna, a fase vapor vai se enriquecendo com os compostos mais voláteis, enquanto a fase líquida se concentra com os compostos mais pesados de maior ponto de ebulição. Esquema de Torre de Destilação Fracionada 7 8
- Coluna de destilação (torre de bandeja) 9 10
- Destilação fracionada gases do AR FILME
- Torres de refrigeração industrial 13 14
- Torres de refrigeração industrial
2. Construção
- Compostas de um casco cilíndrico vertical , fechado nas extremidades superior e inferior por dois tampos, normalmente elipsoidais ou torrisféricos, formando um vaso de pressão vertical , e por seus diversos acessórios, denominados “internos”.
- A altura e o diâmetro da torre são determinados em função do volume dos vapores e dos líquidos. 15 16
2. Construção
Seção intermediária
- Por onde entra a carga e, conforme o caso, por onde são retirados os produtos intermediários e os refluxos.
- Comporta os bocais de entrada de carga e de seu distribuidor, bocais de retiradas intermediárias, panelas de retirada total ou parcial, entre outros.
2. Construção
Seção de fundo
- Por onde saem os produtos pesados.
- Comporta o volume de controle, bocais de saída para os refervedores e o retorno, bocais de saída de fundo, de entrada de vapor, entre outros. 19 20
2. Construção
https://www.sepcoprocess.com/index.php
2. Construção
https://www.sepcoprocess.com/index.php 21 22
3. Classificação quanto ao tipo e à descrição
- Além de sua finalidade, os tipos de torres são definidos pelos diferentes “internos”.
- Os mais importantes referem-se aos elementos responsáveis pela destilação, absorção, etc.
- Estes promovem, da maneira mais eficiente possível, o contato entre o líquido que desce e o vapor que sobe por toda a extensão da coluna.
3. Classificação quanto ao tipo e à descrição
- Temos duas classes principais: · torres de pratos ou bandejas; · torres recheadas; 25 26
3.1 Torre de pratos ou bandejas
- No interior da torre são montadas as bandejas ou pratos em número variado e com um espaçamento determinado, de acordo com a função da torre. 27 28
Pratos ou bandejas.
3.1 Torre de pratos ou bandejas
- Com o gradiente de temperatura na torre, que vai do fundo quente até o topo mais frio, o contato entre gás e líquido, em sequência, nos diversos pratos, faz com que as frações de hidrocarbonetos mais pesados se condensem nas bandejas do fundo, enquanto as frações mais leves se condensam nas bandejas do topo.
3.1 Torre de pratos ou bandejas
31 32
- Há diversos tipos de pratos ou bandejas , classificados quanto ao princípio de funcionamento dos dispositivos, os quais proporcionam o contato entre vapor e líquido.
3.1 Torre de pratos ou bandejas
- Consistem basicamente em uma chapa com furos.
- Atualmente , não são mais usadas, estando presentes apenas em equipamentos muito antigos.
3.2 Torre de pratos perfurados
33 34
- Contêm furos nos quais são montadas as válvulas (chapas com batentes que guiam e limitam sua abertura)
3.4 Torre de pratos valvulados
cuja abertura varia com o fluxo de vapor, de maneira a não permitir vazamentos de líquidos.
- Seu uso é difundido devido a seu baixo custo e ao alto rendimento.
3.4 Torre de pratos valvulados
https://www.sutongtechnology.com/random-packings-15.html 37 38
- São encontradas nas torres de extração líquido-líquido em contracorrente.
- Extração líquido-líquido é a denominação empregada para qualquer operação em que um composto, dissolvido em uma fase líquida, é transferido para outra fase líquida.
3.5 Torre de bandejas gradeadas
- As bandejas gradeadas, constituídas por células de formato hexagonal, são arranjadas de modo a proporcionar o máximo contato entre a carga e o solvente.
3.5 Torre de bandejas gradeadas
https://www.sepcoprocess.com/index.php 39 40
