Conjunto Didático de Sensores – Parte experimental 31
7 - Encoder Angular
Objetivos;
- Familiarizar com tipo de encoder;
- Verificar o funcionamento de um Encoder Angular.
Material utilizado;
- Conjunto didático de sensores (Bit9);
- Osciloscópio de duplo traço;
- Cabinhos de conexão;
Introdução teórica

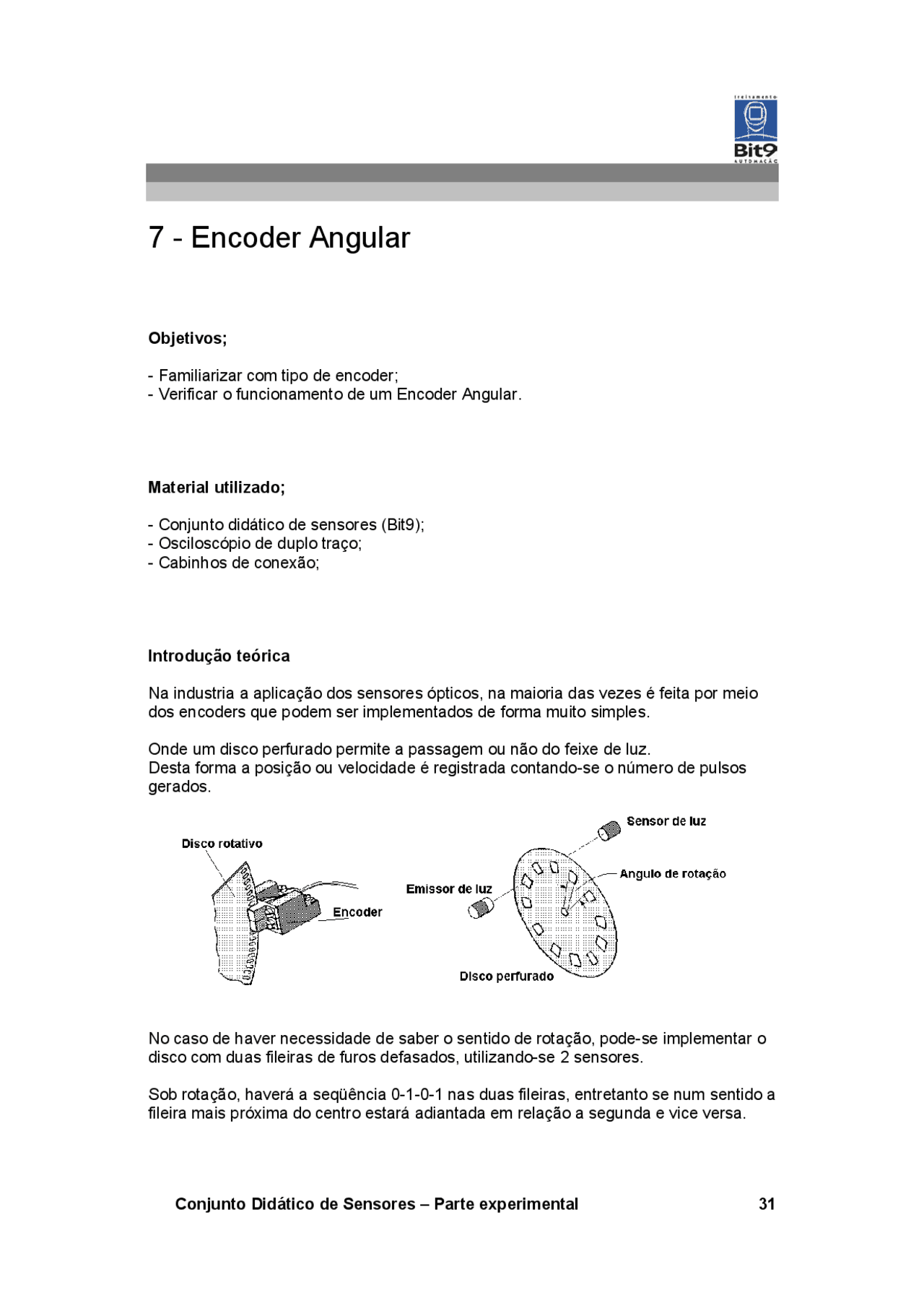

Na industria a aplicação dos sensores ópticos, na maioria das vezes é feita por meio
dos encoders que podem ser implementados de forma muito simples.
Onde um disco perfurado permite a passagem ou não do feixe de luz.
Desta forma a posição ou velocidade é registrada contando-se o número de pulsos
gerados.
No caso de haver necessidade de saber o sentido de rotação, pode-se implementar o
disco com duas fileiras de furos defasados, utilizando-se 2 sensores.
Sob rotação, haverá a seqüência 0-1-0-1 nas duas fileiras, entretanto se num sentido a
fileira mais próxima do centro estará adiantada em relação a segunda e vice versa.
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Atividade Encoder Angular e outras Notas de aula em PDF para Mecatrônica, somente na Docsity!

7 - Encoder Angular

Objetivos;

  • Familiarizar com tipo de encoder;
  • Verificar o funcionamento de um Encoder Angular. Material utilizado;
  • Conjunto didático de sensores (Bit9);
  • Osciloscópio de duplo traço;
  • Cabinhos de conexão; Introdução teórica Na industria a aplicação dos sensores ópticos, na maioria das vezes é feita por meio dos encoders que podem ser implementados de forma muito simples. Onde um disco perfurado permite a passagem ou não do feixe de luz. Desta forma a posição ou velocidade é registrada contando-se o número de pulsos gerados. No caso de haver necessidade de saber o sentido de rotação, pode-se implementar o disco com duas fileiras de furos defasados, utilizando-se 2 sensores. Sob rotação, haverá a seqüência 0-1-0-1 nas duas fileiras, entretanto se num sentido a fileira mais próxima do centro estará adiantada em relação a segunda e vice versa.

Existe ainda a possibilidade de obter-se a posição exata (ângulo de rotação) por meio de confecção adequada do disco com n fileiras de furos. Neste caso tem-se um código binário de n bits relativo a uma determinada posição. Este tipo de dispositivo é chamado de encoder absoluto. Na figura a seguir está mostrado o encoder angular do conjunto didático. O encoder angular está acoplado a um motor DC, cuja velocidade é determinada pela tensão aplicada na entrada indicada por Velocidade. Quando o motor gira, o encoder acompanha o movimento do motor, portanto, é possível medir a velocidade e o sentido de giro do motor. O encoder possui dois sensores com disco perfurada de único furo que determinam direção e controle. Quando o bit de controle (passo) sai do nível 0 para o nível 1 (borda de subida), com o bit de direção em nível 0, o motor está girando no sentido anti-horário. Quanto o bit de controle (passo) sai do nível 0 para o nível 1 (borda de subida), com o bit de direção em nível 1, o motor está girando no sentido horário. Para saber a resolução do encoder utiliza-se a seguinte expressão: Para saber quantos graus o motor girou, basta contar o número de pulsos do bit de passos e multiplicar pela resolução do encoder. Posição (em graus) = números de pulsos de passo x resolução do encoder.

10 – Desenhar na parte superior da tela o sinal de controle e na parte inferior o sinal de direção respeitando as suas fases. 11 – Calcular a freqüência do sinal de controle com auxílio de osciloscópio.

T

f! (Hz) f = freqüência, T = período

Freqüência = ________Hz (ciclos) 12 – Reduzir a tensão de referência para 0 volts de forma que o disco fique parado. 13 – Contar o numero de furos do disco e anote a seguir. Número de furos = _____________ 14 – Determinar a resolução do encoder utilizando a seguinte expressão; Resolução do encoder = __________Graus. 15 – Com os dados obtidos nos itens 11 e 13, determine o número de giros do encoder. Números de giros do encoder = _________

16 – Determinar o número de ciclos do sinal de controle para cada giro do disco do sensor e anote a seguir. Um giro completo do disco = __________ ciclos. 17 – Conectar a ponta de prova do canal 1 do osciloscópio na saída indicada por Controle e a ponta de prova do canal 2 na saída indicada por Direção. 18 – Variar a tensão de referência do encoder conforme está pedido na tabela e complete-os a seguir. 20 – Descrever uma das aplicações industriais deste tipo de encoder. ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... 21 – Fazer a conclusão desta experimentação descrevendo as características observadas no sensor angular. ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... ........................................................................................................................................... ...........................................................................................................................................
