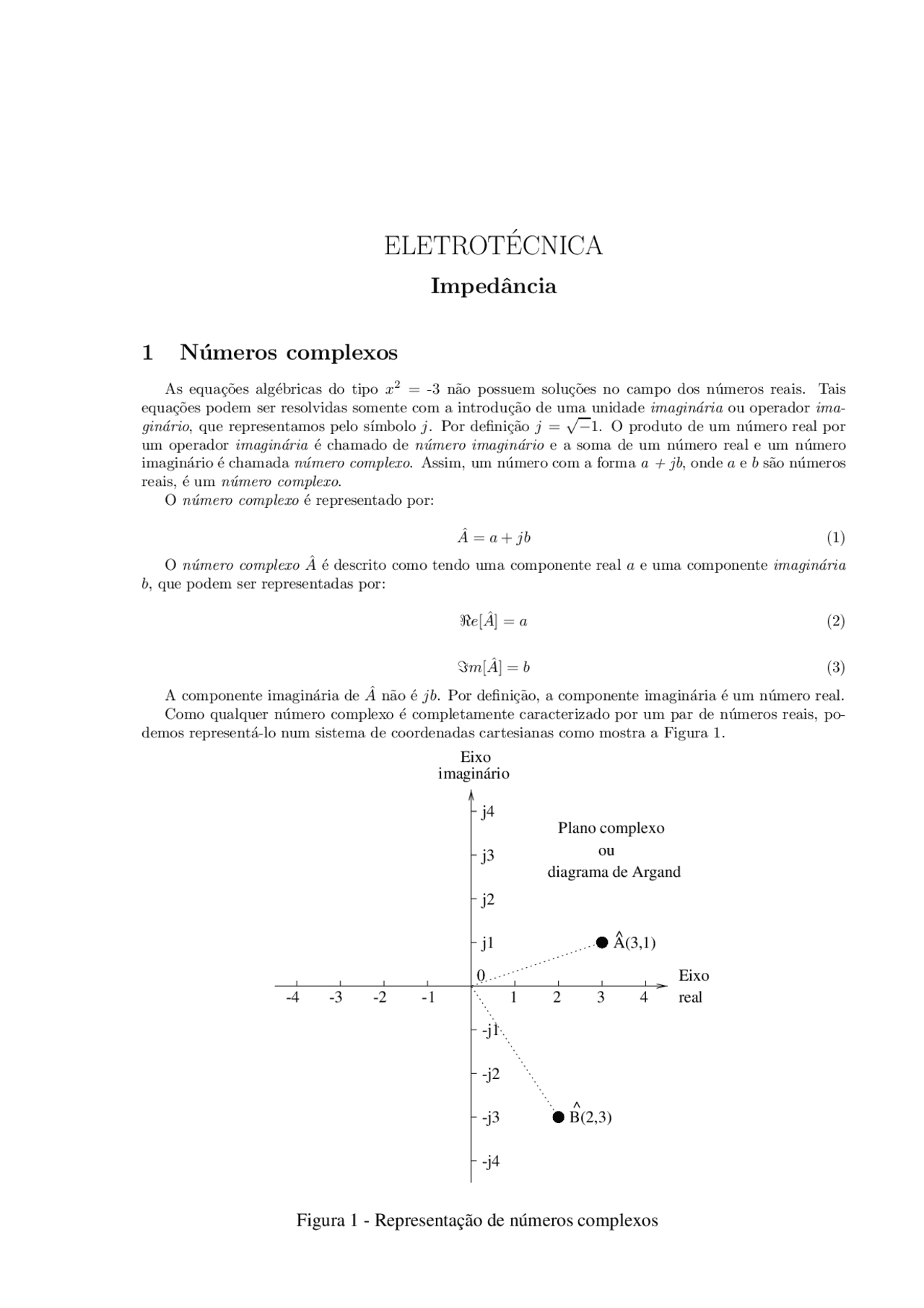

ELETROT´
ECNICA
Impedˆancia
1N´umeros complexos
As equa¸oes alg´ebricas do tipo x2=-3n˜ao possuem solu¸oes no campo dos umeros reais. Tais
equa¸oes podem ser resolvidas somente com a introdu¸ao de uma unidade imagin´aria ou operador ima-
gin´ario, que representamos pelo ımbolo j. Por defini¸ao j=1. O produto de um umero real por
um operador imagin´aria ´e chamado de umero imagin´ario e a soma de um umero real e um umero
imagin´ario ´e chamada umero complexo. Assim, um umero com a forma a+jb, onde aebao n´umeros
reais, ´eumumero complexo.
Oumero complexo ´e representado por:
ˆ
A=a+jb (1)
Oumero complexo ˆ
A´e descrito como tendo uma componente real ae uma componente imagin´aria
b, que podem ser representadas por:
<e[ˆ
A]=a(2)
=m[ˆ
A]=b(3)
A componente imagin´aria de ˆ
Aao ´ejb. Por defini¸ao, a componente imagin´aria ´eumn´umero real.
Como qualquer umero complexo ´e completamente caracterizado por um par de umeros reais, po-
demos represent´a-lo num sistema de coordenadas cartesianas como mostra a Figura 1.
000
000
111
111
0011
Eixo
imaginário
Eixo
real234-4 -3 -2 -1 1
j4
j3
j2
j1
-j1
-j2
-j3
-j4
0
Plano complexo
A(3,1)
B(2,3)
Figura 1 - Representação de números complexos
diagrama de Argand
ou
^
^
pf3
pf4
pf5

Pré-visualização parcial do texto

Baixe Apostila sobre números complexos e outras Notas de estudo em PDF para Engenharia Elétrica, somente na Docsity!

ELETROTECNICA´

Impedˆancia

1 N´umeros complexos

As equa¸c˜oes alg´ebricas do tipo x^2 = -3 n˜ao possuem solu¸c˜oes no campo dos n´umeros reais. Tais equa¸c˜oes podem ser resolvidas somente com a introdu¸c˜ao de uma unidade imagin´aria ou operador ima- gin´ario, que representamos pelo s´ımbolo j. Por defini¸c˜ao j =

−1. O produto de um n´umero real por um operador imagin´aria ´e chamado de n´umero imagin´ario e a soma de um n´umero real e um n´umero imagin´ario ´e chamada n´umero complexo. Assim, um n´umero com a forma a + jb, onde a e b s˜ao n´umeros reais, ´e um n´umero complexo. O n´umero complexo ´e representado por:

Aˆ = a + jb (1) O n´umero complexo Aˆ ´e descrito como tendo uma componente real a e uma componente imagin´aria b, que podem ser representadas por:

<e[ Aˆ] = a (2)

=m[ Aˆ] = b (3) A componente imagin´aria de Aˆ n˜ao ´e jb. Por defini¸c˜ao, a componente imagin´aria ´e um n´umero real. Como qualquer n´umero complexo ´e completamente caracterizado por um par de n´umeros reais, po- demos represent´a-lo num sistema de coordenadas cartesianas como mostra a Figura 1.

Eixo

imaginário

Eixo

-4 -3 -2 -1 1 2 3 4 real

j

j

j

j

-j

-j

-j

-j

Plano complexo

A(3,1)

B(2,3)

Figura 1 - Representação de números complexos

diagrama de Argand

ou

^

^

2 FASORES 2

1.1 Formas de representa¸c˜ao dos n´umeros complexos

Existem quatro formas de representa¸c˜ao dos n´umeros complexos:

  1. Forma retangular ou cartesiana
  2. Forma exponencial
  3. Forma polar
  4. Forma trigonom´etrica

Os n´umeros complexos representados pela Equa¸c˜ao 1 est˜ao na forma retangular ou cartesiana. Para representar na forma exponencial utilizamos a identidade de Euler, ou seja:

ejθ^ = cosθ + jsenθ (4) Multiplicando ambos os membros da identidade de Euler pelo n´umero real, A temos:

Aejθ^ = Acosθ + jAsenθ (5) Comparando a Equa¸c˜ao 5 com a Equa¸c˜ao 1 temos:

Acosθ = a (6)

Asenθ = b (7) Elevando as Equa¸c˜oes 6 e 7 ao quadrado e somando, temos:

A^2 = a^2 + b^2 (8) e

A =

a^2 + b^2 (9) Dividindo a Equa¸c˜ao 7 pela Equa¸c˜ao 6:

b a

= tanθ (10)

θ = arctan(

b a

A representa¸c˜ao de um n´umero complexo na forma polar ´e essencialmente a mesma da forma exponencial, exceto por uma pequena diferen¸ca de simbologia, ou seja:

Aˆ = A^6 θ (12) O segundo membro da Equa¸c˜ao 5 ´e a pr´opria representa¸c˜ao na forma trigonom´etrica.

2 Fasores

Sejam:

v = Vpsen(ωt) (13) e

i = Ipsen(ωt − ϕ) (14) A representa¸c˜ao gr´afica das Equa¸c˜oes 13 e 14 ´e dada na Figura 2, e conforme vimos no t´opico anterior (Circuitos RC e RL s´eries) trata-se de um circuito RL, que passaremos a cham´a-lo de circuito indutivo. A an´alise de um circuito de corrente alternada seria muito trabalhosa se tiv´essemos que recorrer sempre a este tipo de gr´afico. Assim, o m´etodo fasorial vem facilitar bastante a an´alise. Sabemos que:

Aejθ^ = Acosθ + jAsenθ (15)

3 IMPED ANCIAˆ 4

Iˆ = √Ip 2

ejϕ^ = Ief ejϕ^ (24)

cujo diagrama fasorial ´e mostrado na Figura 4.

^I

V^

ϕ

Figura 4 - Diagrama fasorial de um circuito capacitivo

Vale ressaltar que:

  • o m´etodo fasorial s´o ´e aplic´avel `as fun¸c˜oes senoidais;
  • os m´odulos dos fasores Vˆ e Iˆ s˜ao valores eficazes ( Vef e Ief );
  • todas as propriedades dos vetores s˜ao aplic´aveis nos fasores.

3 Impedˆancia

A fun¸c˜ao impedˆancia, ou simplesmente impedˆancia, ´e a rela¸c˜ao entre os fasores da tens˜ao e da corrente. Portanto:

Zˆ =

I^ ˆ

Para um circuito indutivo, teremos:

Zˆ = Vef Ief ejϕ^ (26)

ou

Zˆ = Zejϕ^ (27) A Equa¸c˜ao 27 representa a impedˆancia na forma exponencial. As representa¸c˜oes nas outras formas s˜ao dadas a seguir:

Zˆ = Z 6 ϕ (28)

Zˆ = Zcosϕ + jZsenϕ (29) Considerando:

R = Zcosϕ (30)

XL = Zsenϕ (31) A representa¸c˜ao na forma retangular ´e dada por:

Zˆ = R + jXL (32) onde R ´e a resistˆencia e XL ´e a reatˆancia indutiva. O valor da reatˆancia indutiva XL depende da frequˆencia e da indutˆancia, assim:

XL = ωL = 2πf L (33) Um desenvolvimento an´alogo para um circuito capacitivo resulta a fun¸c˜ao impedˆancia dada pela Equa¸c˜ao 34:

Zˆ = Ze−jϕ^ (34)

3 IMPED ANCIAˆ 5

que colocadas nas outras formas teremos:

Zˆ = Z 6 − ϕ (35)

Zˆ = Zcosϕ − jZsenϕ (36)

Zˆ = R − jXC (37) XC representa a indutˆancia capacitiva e depende da frequˆencia e da capacitˆancia, assim:

XC =

ωC

2 πf C

A Equa¸c˜ao 38 ´e aplic´avel quando a capacitˆancia C ´e dada em F arad. Para C em μF arad temos:

XC =

2 πf C
