A U L A
D o conceito das aulas estudadas em Elementos de MáquinaElementos de MáquinaElementos de MáquinaElementos de MáquinaElementos de Máquina, o pessoal que estava sendo treinado numa empresa achou que o curso só estaria completo se fosse estudado mais um pouco de leitura e interpretação de desenho técnicoleitura e interpretação de desenho técnicoleitura e interpretação de desenho técnicoleitura e interpretação de desenho técnicoleitura e interpretação de desenho técnico mecânicomecânicomecânicomecânicomecânico. O supervisor concordou porque, realmente, o pessoal demonstrava dificul- dade nessa área. Por isso, ele fez um plano de mais sete aulas com o objetivo de treinar os funcionários na leitura e interpretação de desenhos técnicos. Esta é a primeira dessas sete últimas aulas, e se refere à leitura e interpretação do desenho de calço regulávelcalço regulávelcalço regulávelcalço regulávelcalço regulável.
Conceito de calÁo regul·vel
É um dispositivo que serve de apoio para peças cilíndricas, utilizado na traçagem e usinagem de peças.

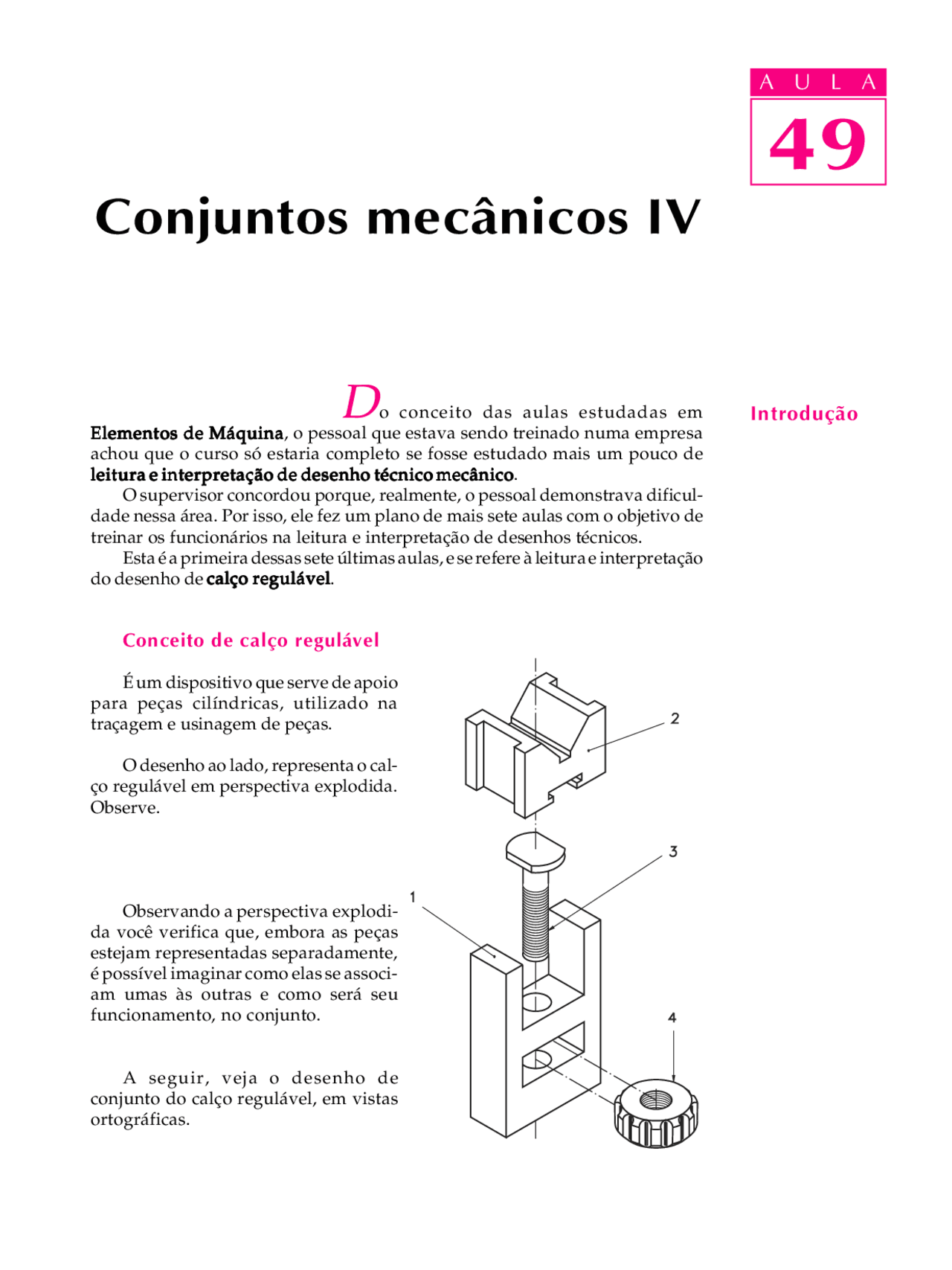

O desenho ao lado, representa o cal- ço regulável em perspectiva explodida. Observe.
Observando a perspectiva explodi- da você verifica que, embora as peças estejam representadas separadamente, é possível imaginar como elas se associ- am umas às outras e como será seu funcionamento, no conjunto.
A seguir, veja o desenho de conjunto do calço regulável, em vistas ortográficas.
IntroduÁ„o
A U L A
Conjuntos mec‚nicos IV
49
A U L A Repare que no desenho de conjunto do calço regulávelcalço regulávelcalço regulávelcalço regulávelcalço regulável, o parafuso aparece representado com omissão de corteomissão de corteomissão de corteomissão de corteomissão de corte na vista lateral esquerda.É importante lembrar que parafusos, eixos, chavetas, sempre são representados com omissão de corte, quando atingidos por cortes no sentido de seu comprimento.Observe na vista frontal que as arestas e os contornos ocultos não foram representados com linhas tracejadas. Isso porque a omissão desses elementos não prejudica a interpretação do desenho, já que eles aparecem representados na vista lateral esquerda.
49
A U L A Como jádissemos anteriormente, o calço regulávelcalço regulávelcalço regulávelcalço regulávelcalço regulável é dispositivo que serve de apoio para peças cilíndricos. Observe, na ilustração a seguir, como fica apoiada uma peça cilíndrica que será centrada.
Para você saber qual é o maior diâmetro da peça que pode ser apoiada, basta utilizar a seguinte fórmula:
D
L
sen45o
onde: D é o diâmetro da peça, L é a abertura do rasgo do calço regulável e sen 45º é o seno da metade do ângulo de 90º do rasgo do calço regulável.
Dessa forma, você tem uma visão geral do conjunto calço regulávelcalço regulávelcalço regulávelcalço regulávelcalço regulável. Mas, para executar o conjunto é necessário analisar também o desenho de cada um de seus componentes. Isso é o que você vai ver na próxima aula.
Teste sua aprendizagem. Faça os exercícios a seguir. Depois, confira suas respostas com as apresentadas no gabarito.
49
Exercício 1Exercício 1Exercício 1Exercício 1Exercício 1 A U L A Analise o desenho técnico e escreva C se a frase estiver certa e E se estiver errada: a)a)a)a)a) (^ ) Este é um desenho de componente; b)b)b)b)b) ( ) Este é um desenho de conjunto em perspectiva isométrica; c)c)c)c)c) (^ ) Este desenho mostra um conjunto mecânico; d)d)d)d)d) (^ ) Os numerais indicam a localização de cada peça no conjunto; e)e)e)e)e) (^ ) Foi aplicado um corte parcial no desenho.
Exercício 2Exercício 2Exercício 2Exercício 2Exercício 2 Analise o rótulo e responda às perguntas que vêm a seguir.
a)a)a)a)a) Qual o nome do conjunto mecânico? ............................................................................................................................. b)b)b)b)b) Qual o tipo de desenho que o rótulo indica? ............................................................................................................................. c)c)c)c)c) O desenho está em escala natural, de redução ou de ampliação? .............................................................................................................................
Exercício 3Exercício 3Exercício 3Exercício 3Exercício 3 Analise a lista de peças e complete as frases que vêm a seguir:
a)a)a)a)a) O conjunto mecânico tem .................................................................. pivô(s).
- quatro
- um b)b)b)b)b) O material para fabricação da bucha é o ......................................................
- ferro fundido
- bronze
- aço c)c)c)c)c) O aço para fabricação do apoio vem em ......................................................
- barra
- chapa d)d)d)d)d) O comprimento do ferro fundido para fabricação do corpo é de ............ milímetros.
- 64
- 80
- 160
ExercÌcios
