A U L A
A U L A

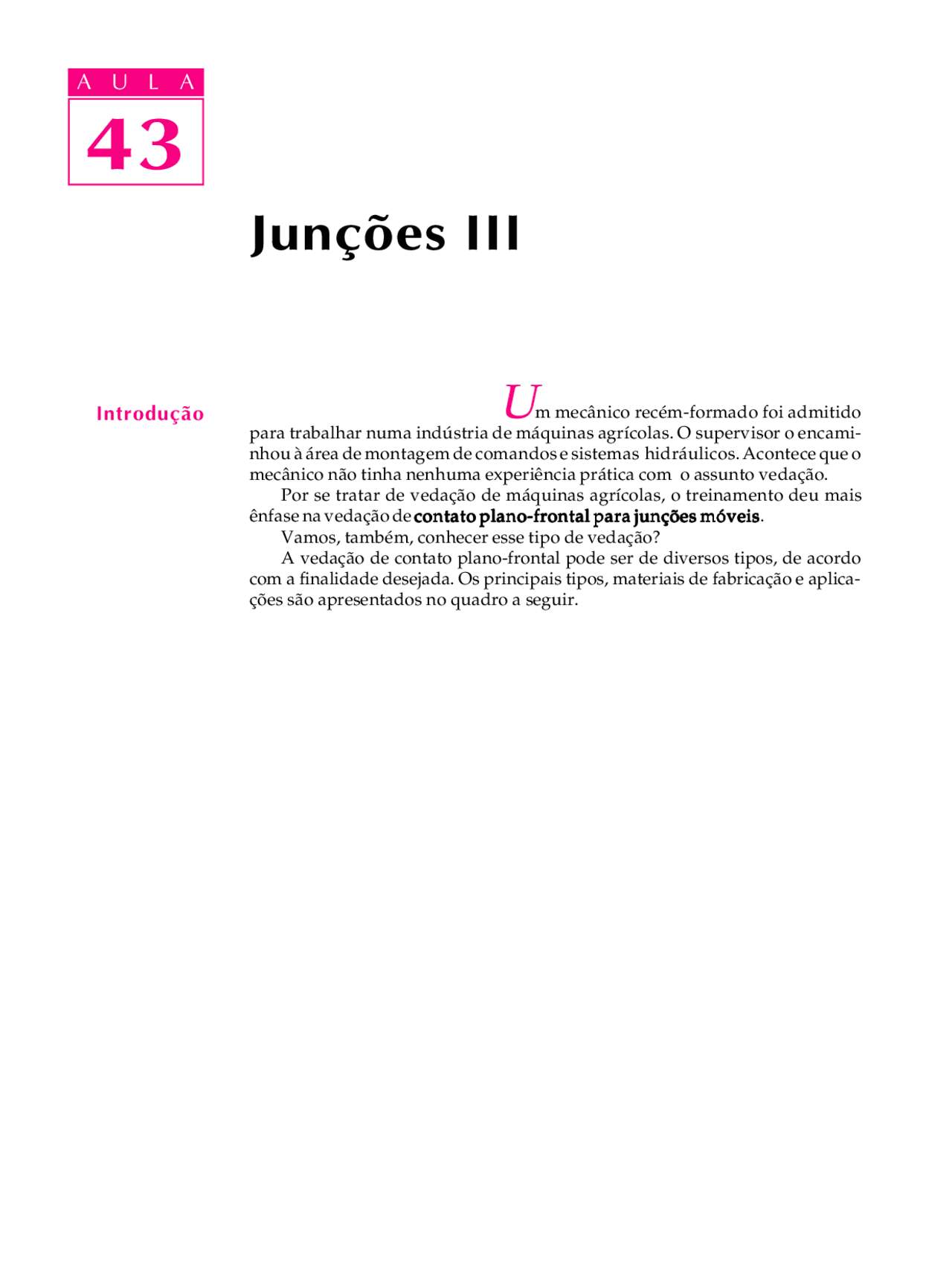

IntroduÁ„o^ Um mecânico recém-formado foi admitido
para trabalhar numa indústria de máquinas agrícolas. O supervisor o encami- nhou à área de montagem de comandos e sistemas hidráulicos. Acontece que o mecânico não tinha nenhuma experiência prática com o assunto vedação. Por se tratar de vedação de máquinas agrícolas, o treinamento deu mais ênfase na vedação de contato plano-frontal para junções móveiscontato plano-frontal para junções móveiscontato plano-frontal para junções móveiscontato plano-frontal para junções móveiscontato plano-frontal para junções móveis. Vamos, também, conhecer esse tipo de vedação? A vedação de contato plano-frontal pode ser de diversos tipos, de acordo com a finalidade desejada. Os principais tipos, materiais de fabricação e aplica- ções são apresentados no quadro a seguir.
JunÁıes III
43
Anel de vedaÁ„o frontal A U L A
Esse anel é composto de um invólucro de material flexível que envolve um anel de carbono ou de resina. O anel é comprimido, axialmente, por meio de uma mola.
A superfície de contato entre o anel e o eixo deve ser bem acabada. Este acabamento é obtido algumas vezes por meio de polimento. Os fabricantes dispõem de tabelas com todas as dimensões do anéis de vedação frontal.
GuarniÁ„o de vedaÁ„o frontal Cyclam
Possui função seme- lhante à dos anéis de vedação frontal, vistos an- teriormente. Os fabricantes dispõem de tabelas de di- mensões bastante variadas.
A ilustração ao lado, refere-se a uma bomba d’água para uso automobi- lístico que requer elemen- to de vedação tipo guarni- ção frontal Cyclam.
Essa vedação substitui a aplicação de câmara de estopa porque permite a ocupação em pequeno es- paço.
43
Veja, a seguir, a montagem de um anel de vedação V Ring com as cotas A U L A relativas ao anel e à sede. São apresentados, também, os diferentes formatos dos anéis V Ring em função dos diâmetros dos eixos
A largura B1B1B1B1B1 do anel, após a mon- tagem, é sempre menor que a largura BBBBB, antes da montagem. Esse fato se deve ao esforço axial entre a superfície de contato do anel e a sede onde está alojado.
As dimensões dos anéis e das se- des são fornecidas pelos fabricantes, em forma de tabelas.
VedaÁ„o sem contato
Para evitar o escape de fluido gasoso por uma folga entre, por exemplo, os elementos de um acoplamento eixo-cubo de roda, podemos utilizar o sistema de vedação sem contato. O princípio de funcionamento desse sistema pode ser entendido por meio dos desenhos esquemáticos que virão a seguir:
Observe que o eixo-árvore liso e a carcaça com bordas afiadas formam fendas junto à superfície do eixo. Nessas fendas, as diferenças de pressão p1-p2, p2-p3, ... p4-p5 determinam certa velocidade ao fluido. O número de fendas é grande, por isso a relação de pressão entre duas fendas é relativamente pequena. Temos p1 > p2 > ... > p5, sendo que p5 será tão pequena em relação à pressão atmosférica que não permitirá a saída de muito fluido gasoso.
forma para diâmetros de eixo d1 até 175 a 190
forma para diâmetros de eixo d1 até 190 a 210 até 580 a 630
eixo-árvore
43
A U L A Na figura abaixo, os pontos de estrangulamento estão dispostos num labirintolabirintolabirintolabirintolabirinto, sendo que as câmaras (fendas) têm uma forma que permite converter a energia da velocidade em calor.
Essa conversão é conseqüência da turbulência e do choque provocados no fluido.
Na figura acima, três labirintos estão montados em série com duas câmaras de inversão (a e b).
Nos três exemplos anteriores, pode-se observar o seguinte:
1.1.1.1.1. As setas indicam o sentido do fluido nas fendas de estrangulamento.
2.2.2.2.2.^ Nesse tipo de vedação, sempre há escape de pequenas quantidades de fluido.
Segmentos lamelares - fey
Com esses segmentos, a vedação pode ser feita sem contato. São considera- dos casos particulares de labirintos. Eles são feitos em aço de alta resistência e em aço inoxidável.
Podem ser de dois tipos: expansoresexpansoresexpansoresexpansores (a serem montados na carcaça) eexpansores contratorescontratorescontratorescontratorescontratores (a serem montados no eixo).
carcaça
árvore
43
A U L A Exemplo de aplicação de chapas de proteção em “Z”chapas de proteção em “Z”chapas de proteção em “Z”chapas de proteção em “Z” em relhas (parte dochapas de proteção em “Z” arado que penetra na terra), à disco, para trator.
AnÈis a labirinto leidenfrost (L e M)
São vedações não deslizantes, inteiramente metálicas. Graças aos perfis especiais dos anéis e à perfeita execução do interstício (pequeno intervalo entre as partes), fica impedida a saída da graxa e a entrada de impurezas ou água. Esses anéis podem ser usados em aplicações de difícil solução (fornos de cocção e laminadores).
Sem o contato entre as duas peças que constituem a vedação, é possível obter as seguintes vantagens: falta de atrito, nenhum desgaste e longa durabilidade.
VedaÁ„o para movimento alternado em junÁıes mÛveis
As guarnições utilizadas nesse tipo de vedação são chamadas guarniçõesguarniçõesguarniçõesguarniçõesguarnições em bordaem bordaem bordaem bordaem borda. São anéis de diversas seções e perfis utilizados para a vedação de fluidos entre superfícies móveis, tanto axialmente como em movimento de rotação lenta. Campos de aplicaçãoCampos de aplicaçãoCampos de aplicaçãoCampos de aplicaçãoCampos de aplicação: vedações de água e emulsões aquosas, de óleos minerais, de líquidos sintéticos etc. Materiais utilizados na confecção das guarnições:Materiais utilizados na confecção das guarnições:Materiais utilizados na confecção das guarnições:Materiais utilizados na confecção das guarnições:Materiais utilizados na confecção das guarnições: algodão, materiais plásticos etc.
43
Algumas ilustrações de guarnições em borda para movimentos alternados. A U L A
A figura abaixo mostra um exemplo de aplicação das guarnições em borda para movimentos alternados.
Teste agora sua aprendizagem. Faça os exercícios a seguir. Depois, confira suas respostas com as apresentadas no gabarito
exemplo de aplicação: guarnição tipo D11W em pistão de duplo efeito
