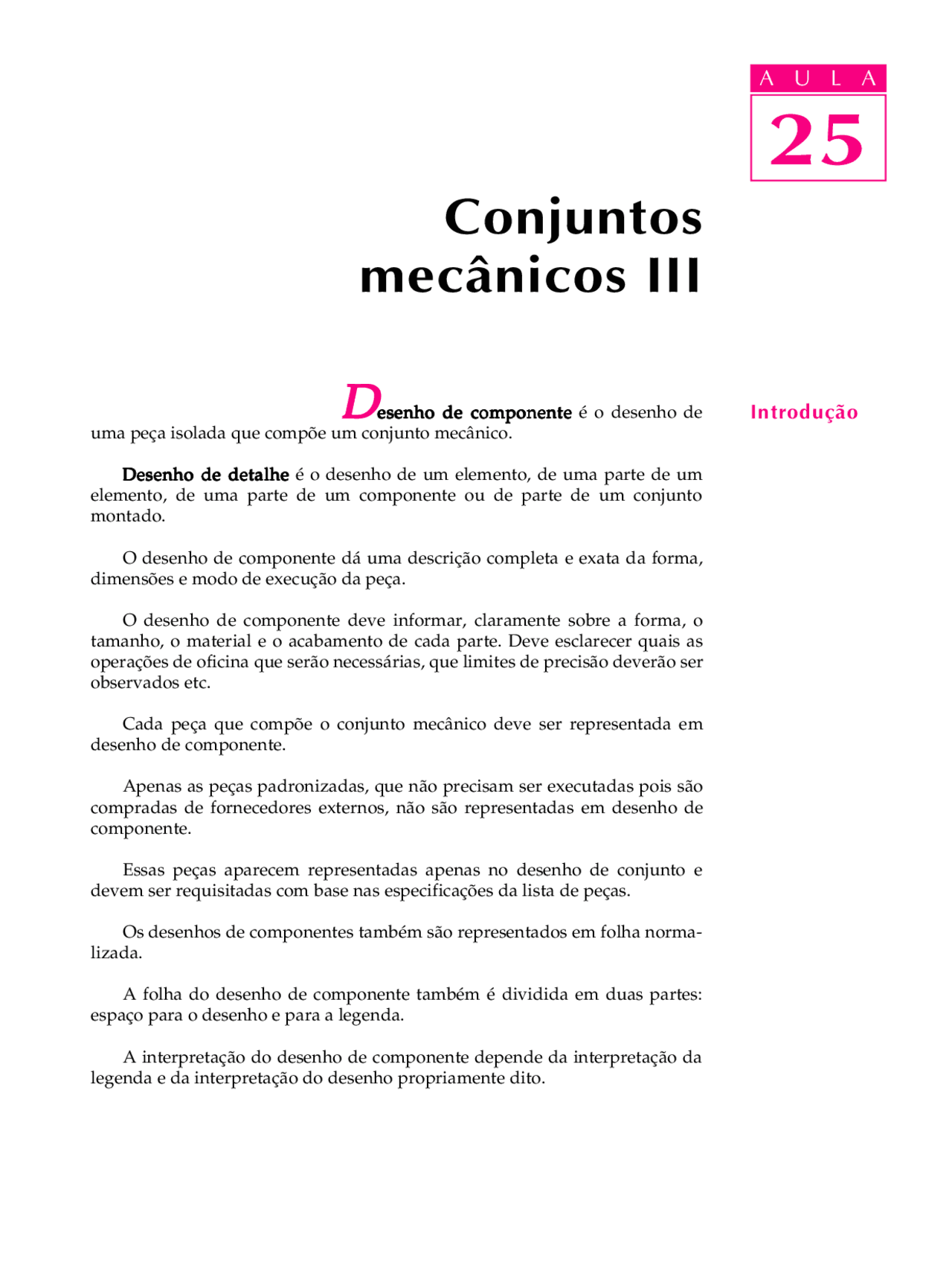

A U L A
Conjuntos
mec‚nicos III
DD DDD^ esenho de componenteesenho de componenteesenho de componenteesenho de componenteesenho de componente é o desenho de uma peça isolada que compõe um conjunto mecânico.
Desenho de detalheDesenho de detalheDesenho de detalheDesenho de detalheDesenho de detalhe é o desenho de um elemento, de uma parte de um elemento, de uma parte de um componente ou de parte de um conjunto montado.
O desenho de componente dá uma descrição completa e exata da forma, dimensões e modo de execução da peça.
O desenho de componente deve informar, claramente sobre a forma, o tamanho, o material e o acabamento de cada parte. Deve esclarecer quais as operações de oficina que serão necessárias, que limites de precisão deverão ser observados etc.
Cada peça que compõe o conjunto mecânico deve ser representada em desenho de componente.
Apenas as peças padronizadas, que não precisam ser executadas pois são compradas de fornecedores externos, não são representadas em desenho de componente.
Essas peças aparecem representadas apenas no desenho de conjunto e devem ser requisitadas com base nas especificações da lista de peças.
Os desenhos de componentes também são representados em folha norma- lizada.
A folha do desenho de componente também é dividida em duas partes: espaço para o desenho e para a legenda.
A interpretação do desenho de componente depende da interpretação da legenda e da interpretação do desenho propriamente dito.
A U L A
IntroduÁ„o
25
A U L A Veja, a seguir, o desenho de componente da peça 2^222 2 do grampo fixogrampo fixogrampo fixogrampo fixogrampo fixo.
25
A U L A Acompanhe a interpretação do desenho do encosto móvelencosto móvelencosto móvelencosto móvelencosto móvel, para recordar. O encosto móvel está representado com supressão de vistas. Apenas a vistavistavistavistavista frontalfrontalfrontalfrontalfrontal está representada.
A vista frontal está representada em corte total. Analisando as cotas, perce- bemos que o encosto tem a forma de uma calota esférica, com um furo passante. A superfície interna do encostoencostoencostoencostoencosto tem a forma côncava.
As cotas básicas do encostoencostoencostoencosto são: diâmetro = 18 mm e altura = 4 mm.encosto O diâmetro do furo passante é de 6 mm. O raio da superfície esférica é de 12 mm.
A espessura do encosto é de 1,52 mm e corresponde à espessura do Aço ABNT 1010-1020, bitola 16 161616 16.
O numeral 2 222 2, que aparece na parte superior do desenho, corresponde ao número da peça.
O símbolo , ao lado do número 2 222 2, é o símbolo de rugosidade, e indica o estado de superfície que a peça deverá ter.
O círculo adicionado ao símbolo básico de rugosidade indica que a superfície da chapa para o encosto deve permanecer como foi obtida na fabricação. Isto quer dizer que a remoção de material não é permitida.
Não há indicações de tolerâncias específicas, pois trata-se de uma peça que não exige grande precisão. Apenas a tolerância dimensional geral foi indicada: ± 0,1 , como indicado no desnho da página 184.
Acompanhe a interpretação dos desenhos das demais peças que formam o grampo fixogrampo fixogrampo fixogrampo fixogrampo fixo. Vamos analisar, em seguida, o desenho de componente da peça nº 1, que é o corpoo corpoo corpoo corpoo corpo. Veja a representação ortográfica do corpo em papel normalizado e siga as explicações, comparando-as sempre com o desenho.
desenho de componente: encosto móvel
25
A U L A
Examinando o rótulo, vemos que o corpo está representado em escala natural (1:1), no 1∫ diedro. As medidas da peça são dadas em milímetros. A lista de peças traz as mesmas informações já vistas no desenho de conjunto. O corpo está representado pela vista frontal e duas vistas especiais: vista de AAAAA e vista de BBBBB. A vista de A e a vista de B foram observadas conforme o sentido das setas AAAAA e BBBBB, indicadas na vista frontal.
25
Agora, acompanhe a interpretação da peça 3 33 3, o parafuso. (^3) A U L A
A legenda nos informa que o parafuso está desenhado em escala natural (1:1), no 1∫ diedro. As informações da lista de peças são as mesmas do desenho de conjunto. O parafuso está representado por intermédio da vista frontal com aplicação de corte parcial. A vista frontal mostra a cabeça do parafuso, o corpo roscado, o elemento AAAAA e o elemento BBBBB. O elemento AAAAA deverá ser rebitado no encosto móvel.
25
A U L A Na cabeça do parafuso há um furo passante. O furo passante está represen- tado parcialmente visível.
As medidas do parafuso são:
∑ Comprimento total do parafuso - 64 mm.
∑ Diâmetro externo da rosca triangular métrica normal - 10 mm.
∑ Comprimento do corpo do parafuso - 46 mm.
∑ Comprimento da parte roscada - 46 mm.
∑ Tamanho do chanfro da cabeça do parafuso - 2 mm e 45º.
∑ Altura da cabeça do parafuso - 12 mm.
∑ Diâmetro da cabeça do parafuso - 15 mm.
∑ Diâmetro do furo da cabeça do parafuso - 6,5 mm.
∑ Localização do furo da cabeça do parafuso - 6 mm.
∑ Tamanho do elemento A - 4 mm e 6 mm.
∑ Tamanho do elemento B - 2 mm e 8 mm.
Não há indicação de tolerâncias específicas. O afastamento geral ± 0,1 vale para todas as cotas. O acabamento geral da peça corresponde à classe de rugosidade N9N9N9N9. O acabamento do furo da cabeça corresponde à classe deN rugosidade N12N12N12N12N12. A usinagem será feita com remoção de material.
25
A U L A O manípulo receberá acabamento geral. Apenas as superfícies cilíndricas
das espigas receberão acabamento especial.
Agora, complete a interpretação do desenho:
Verificando o entendimento
Responda às questões.
a)a)a)a)a) Qual o comprimento do manípulo? .............................................................................................................................
b)b)b)b)b) Qual o tamanho do corpo do manípulo? .............................................................................................................................
c)c)c)c)c) Qual o tamanho das espigas do manípulo? .............................................................................................................................
Veja se você interpretou corretamente a cotagem:
a)a)a)a)a)^ 72 mm;
b)b)b)b)b)^ 56 mm e 6,3 mm;
c)c)c)c)c)^ 8 mm e 5 mm.
O afastamento geral a ser observado na execução é de ± 0,1mm. Note que as espigas têm tolerância ISO determinada: e9e9e9e9e9 no diâmetro. Essas duas espigas serão rebitadas nas cabeças no manípulo (peça 5).
25
Finalmente, participe da interpretação da peça 5 555 5, a cabeçacabeçacabeçacabeça.cabeça A U L A
A cabeça está representada em escala de ampliação (2:1), no 1º diedro. Serão necessárias 2 222 2 cabeças para a montagem do manípulo. Observe o desenho para a execução da cabeça e resolva o exercício.
25
Exercício 1Exercício 1Exercício 1Exercício 1Exercício 1 A U L A Analise o desenho de componente e responda às questões.
a)a)a)a)a) Qual o nome da peça representada neste desenho? .............................................................................................................................
b)b)b)b)b) Qual o nome do conjunto ao qual pertence esta peça? .............................................................................................................................
ExercÌcios
25
A U L A c)c)c)c)c) Quantas destas peças serão necessárias para a montagem do conjunto? .............................................................................................................................
d)d)d)d)d) De que material deverá ser feita esta peça? .............................................................................................................................
e)e)e)e)e) Quais as dimensões do material para execução da peça? .............................................................................................................................
f)f)f)f)f) Em que escala está representado o desenho desta peça? .............................................................................................................................
Exercício 2Exercício 2Exercício 2Exercício 2Exercício 2 Analise novamente o desenho do exercício anterior e complete as frases:
a)a)a)a)a) A peça do desenho está representada em duas vistas que são: .............. e ..............
b)b)b)b)b) As cotas básicas da peça são .............. , .............. e ..............
c)c)c)c)c) As cotas de tamanho do furo são: .............. e ..............
d)d)d)d)d) O acabamento geral da peça é ..............
