A U L A
A U L A

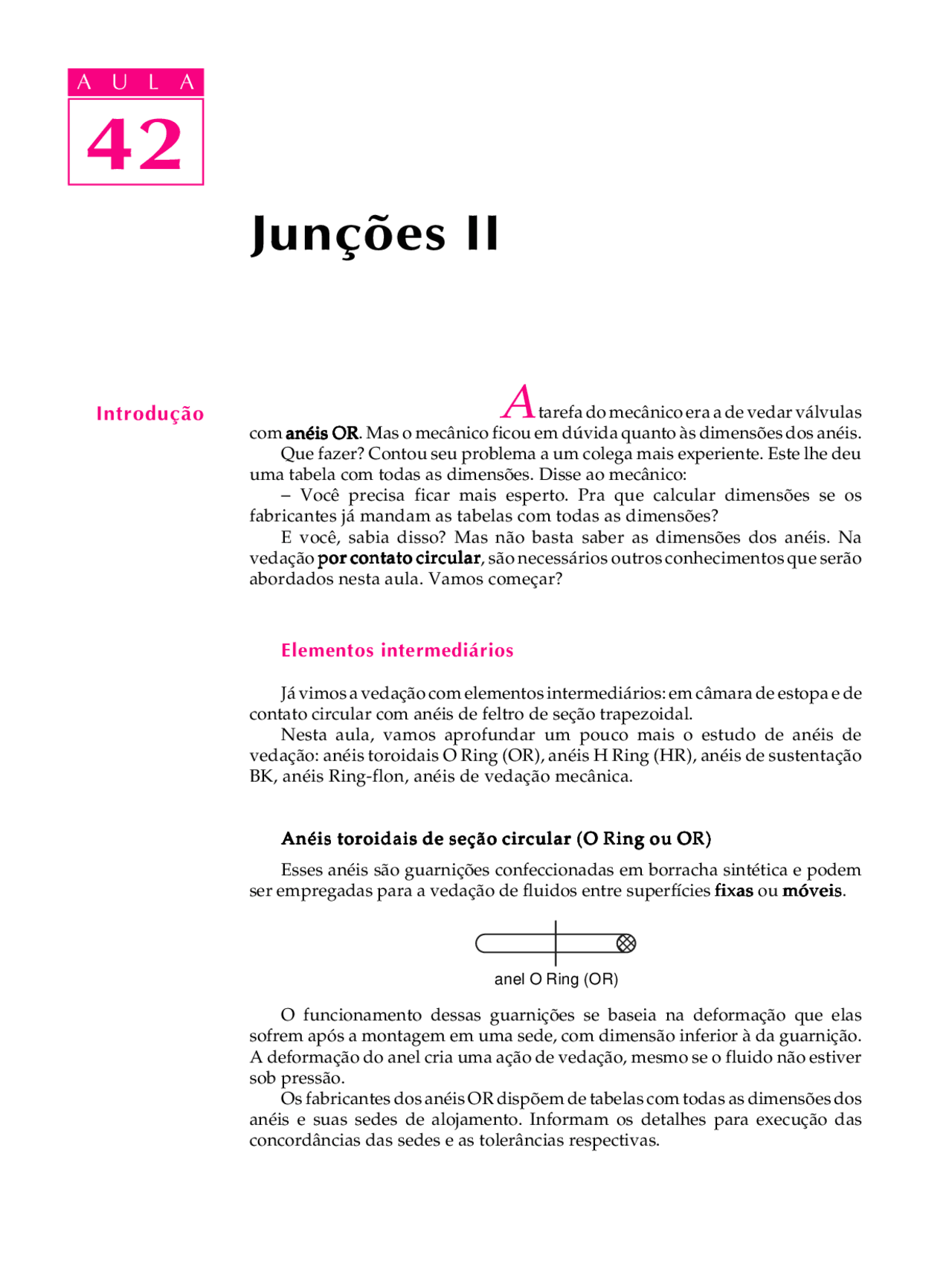

IntroduÁ„o^ A^ tarefa do mecânico era a de vedar válvulas
com anéis ORanéis ORanéis ORanéis ORanéis OR. Mas o mecânico ficou em dúvida quanto às dimensões dos anéis. Que fazer? Contou seu problema a um colega mais experiente. Este lhe deu uma tabela com todas as dimensões. Disse ao mecânico:
- Você precisa ficar mais esperto. Pra que calcular dimensões se os fabricantes já mandam as tabelas com todas as dimensões? E você, sabia disso? Mas não basta saber as dimensões dos anéis. Na vedação por contato circularpor contato circularpor contato circularpor contato circularpor contato circular, são necessários outros conhecimentos que serão abordados nesta aula. Vamos começar?
Elementos intermedi·rios
Já vimos a vedação com elementos intermediários: em câmara de estopa e de contato circular com anéis de feltro de seção trapezoidal. Nesta aula, vamos aprofundar um pouco mais o estudo de anéis de vedação: anéis toroidais O Ring (OR), anéis H Ring (HR), anéis de sustentação BK, anéis Ring-flon, anéis de vedação mecânica.
Anéis toroidais de seção circular (O Ring ou OR)Anéis toroidais de seção circular (O Ring ou OR)Anéis toroidais de seção circular (O Ring ou OR)Anéis toroidais de seção circular (O Ring ou OR)Anéis toroidais de seção circular (O Ring ou OR) Esses anéis são guarnições confeccionadas em borracha sintética e podem ser empregadas para a vedação de fluidos entre superfícies fixasfixasfixasfixasfixas ou móveismóveismóveismóveis.móveis
O funcionamento dessas guarnições se baseia na deformação que elas sofrem após a montagem em uma sede, com dimensão inferior à da guarnição. A deformação do anel cria uma ação de vedação, mesmo se o fluido não estiver sob pressão. Os fabricantes dos anéis OR dispõem de tabelas com todas as dimensões dos anéis e suas sedes de alojamento. Informam os detalhes para execução das concordâncias das sedes e as tolerâncias respectivas.
JunÁıes II
anel O Ring (OR)
42
Vejamos alguns exemplos de aplicação. A U L A
Uso de anéis OR para vedação de uma válvulaválvulaválvulaválvulaválvula.
Exemplo de guarnição OR colocada em um escareamento para vedação emvedação emvedação emvedação emvedação em roscas externas métricas ISOroscas externas métricas ISOroscas externas métricas ISOroscas externas métricas ISOroscas externas métricas ISO.
Anéis HR (H Ring)Anéis HR (H Ring)Anéis HR (H Ring)Anéis HR (H Ring)Anéis HR (H Ring)
São semelhantes aos anéis OR, com exceção da forma da seção, que se parece com um H. A principal vantagem dos anéis HR consiste no fato de que a forma de seção impede seu dobramento, garantindo, portanto, a vedação mesmo em condições fora do comum.
Anéis de sustentação BKAnéis de sustentação BKAnéis de sustentação BKAnéis de sustentação BKAnéis de sustentação BK
São usados quando se torna necessário evitar a extrusão dos anéis OR, provocada pela pressão. Os anéis de sustentação BK são arruelasarruelasarruelasarruelasarruelas de resina sintética lubriflon, aplicadas bem próximas das guarnições OR. No caso de pressão agindo de um só lado do anel O Ring, é suficiente um anel de sustentação BK (ilustração a seguir, à esquerda), ao passo que se o OR está sujeito, alternadamente, a pressões de ambos os lados, será necessário usar dois anéis BK (ilustração a seguir, à direita).
anel H Ring (HR)
42
A U L A
ANÉISANÉISANÉISANÉISANÉIS
DEDEDEDEDE
VEDAÇÃOVEDAÇÃOVEDAÇÃOVEDAÇÃOVEDAÇÃO
MECÂNICAMECÂNICAMECÂNICAMECÂNICAMECÂNICA
Vedação de fluidos em elementos cilín- dricos rolantes.
Para vedação de derivados dos hidro- carbonetos, graxas animais e vegetais, ácidos e álcalis, e de um considerável nú- mero de compostos alifáticos.
Para vedação dos derivados dos hidro- carbonetos, graxas animais e vegetais, ácidos e álcalis, e de um considerável nú- mero de compostos alifáticos, porém com alta velocidade de ro- tação (18m/s) e altas temperaturas (em condições especiais também a 150ºC).
Vedação de fluidos em elementos cilín- dricos giratórios de notáveis dimensões.
Para vedação com gaiolas, bocais e coxinetes a roletes, onde são exigidas dimensões axiais reduzidas.
elastômero armadura de aço mola de aço
elastômero armadura de aço mola de aço
elastômero armadura de aço mola de aço
elastômero armadura de aço mola de aço
elastômero armadura de aço mola de aço
elastômero mola de aço
e l a s t ô m e r o nitrílico armadura de aço poliamida
TIPOSTIPOSTIPOSTIPOSTIPOS MATERIAISMATERIAISMATERIAISMATERIAISMATERIAIS^ EMPREGOSEMPREGOSEMPREGOSEMPREGOSEMPREGOS
ANGUS SM-SMIM
BA-SL
BA-DUO
BA-J
D com arruela de suporte
ANGUS SPLIT
G SD
42
A U L A Veja a seguir, exemplos de aplicação dos anéis de vedação.
Aplicação de anel de vedação ANGUS para emprego em motores.
Aplicação de dois anéis de vedação com interposição de um distanciador com furo e engraxadeira para lubrificação. Deste modo se pode impedir a saída do lubrificante e a entrada de pó pela parte oposta.
Aplicação do anel de vedação para coxinetes a roletes.
Anel de vedação com arruela de apoio que permite suportar pressões de 7 a 10 kgf/cm 2.
