A U L A
A U L A

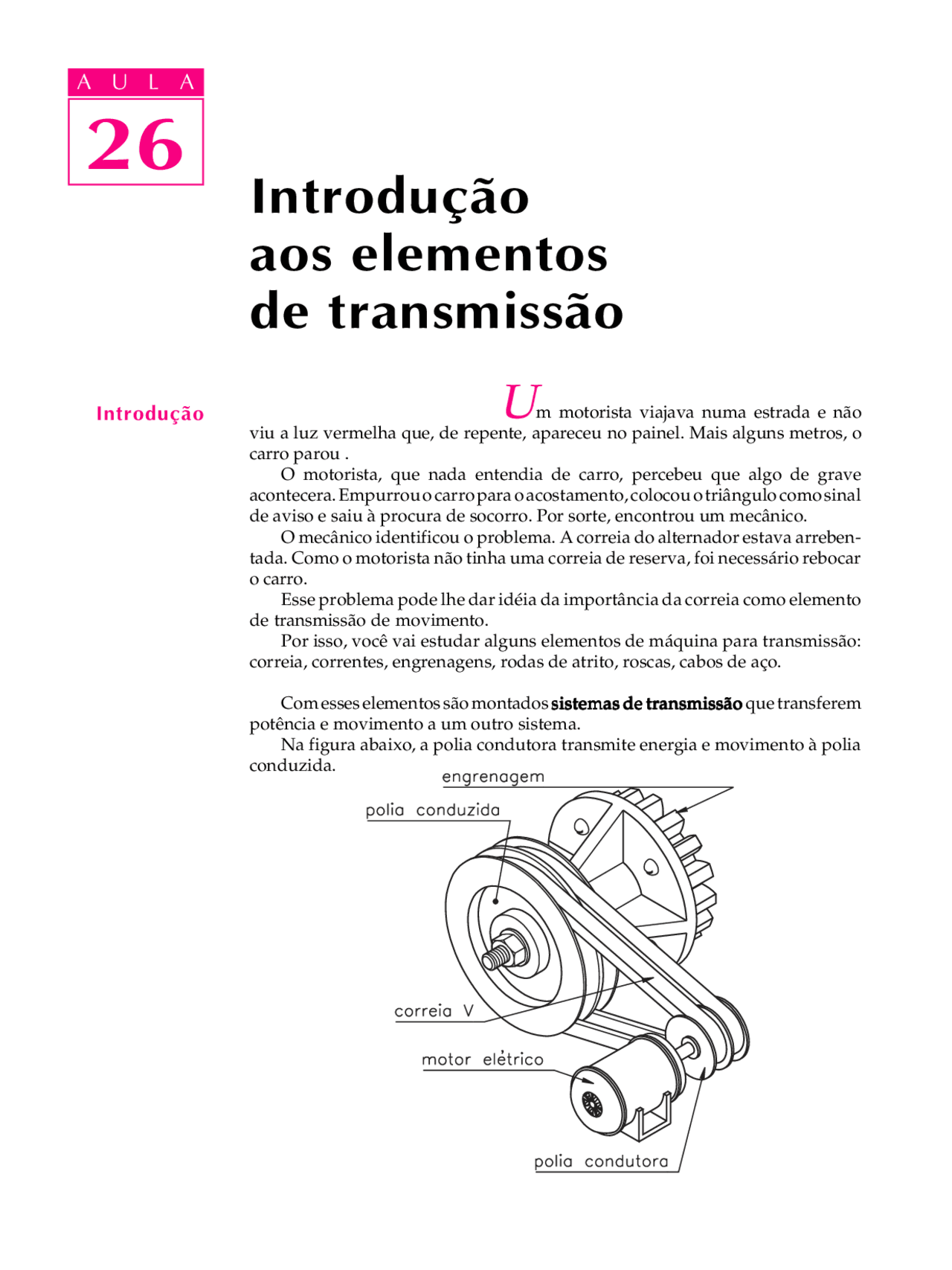

IntroduÁ„o^ Um motorista viajava numa estrada e não
viu a luz vermelha que, de repente, apareceu no painel. Mais alguns metros, o carro parou. O motorista, que nada entendia de carro, percebeu que algo de grave acontecera. Empurrou o carro para o acostamento, colocou o triângulo como sinal de aviso e saiu à procura de socorro. Por sorte, encontrou um mecânico. O mecânico identificou o problema. A correia do alternador estava arreben- tada. Como o motorista não tinha uma correia de reserva, foi necessário rebocar o carro. Esse problema pode lhe dar idéia da importância da correia como elemento de transmissão de movimento. Por isso, você vai estudar alguns elementos de máquina para transmissão: correia, correntes, engrenagens, rodas de atrito, roscas, cabos de aço.
Com esses elementos são montados sistemas de transmissãosistemas de transmissãosistemas de transmissãosistemas de transmissãosistemas de transmissão que transferem potência e movimento a um outro sistema. Na figura abaixo, a polia condutora transmite energia e movimento à polia conduzida.
IntroduÁ„o
aos elementos
de transmiss„o
26
Os sistemas de transmissão podem, também, variarvariarvariarvariar as rotações entre doisvariar A U L A eixos. Nesse caso, o sistema de rotação é chamado variadorvariadorvariadorvariadorvariador.
As maneiras de variar a rotação de um eixo podem ser: · por engrenagens; · por correias; · por atrito.
Abaixo, temos a ilustração de um variador por engrenagens acionado por um motor elétrico.
Seja qual for o tipo de variador, sua função está ligada a eixos.
Modos de transmiss„o
A transmissão de força e movimento pode ser pela forma e por atrito. A transmissão pela formaformaformaformaforma é assim chamada porque a forma dos elementos transmissores é adequada para encaixamento desses elementos entre si. Essa maneira de transmissão é a mais usada, principalmente com os elementos chavetados, eixos-árvore entalhados e eixos-árvore estriados.
elementos chavetados
eixos-árvore entalhados
eixos-árvore estriados
26
CorreiasCorreiasCorreiasCorreiasCorreias A U L A São elementos de máquina que transmitem movimento de rotação entre eixos por intermédio das polias. As correias podem ser contínuas ou com emendas. As polias são cilíndricas, fabricadas em diversos materiais. Podem ser fixadas aos eixos por meio de pressão, de chaveta ou de parafuso.
CorrentesCorrentesCorrentesCorrentesCorrentes São elementos de transmissão, geralmente metálicos, constituídos de uma série de anéis ou elos. Existem vários tipos de corrente e cada tipo tem uma aplicação específica.
corrente de elos corrente de buchas
EngrenagensEngrenagens EngrenagensEngrenagensEngrenagens Também conhecidas como rodas dentadas, as engrenagens são elementos de máquina usados na transmissão entre eixos. Existem vários tipos de engrenagem.
engrenagens cilíndricas de dentes retos
26
A U L A Rodas de atritoRodas de atritoRodas de atritoRodas de atritoRodas de atrito São elementos de máquinas que transmitem movimento por atrito entre dois eixos paralelos ou que se cruzam.
RoscasRoscasRoscasRoscasRoscas São saliências de perfil constante, em forma de hélice (helicoidal). As roscas se movimentam de modo uniforme, externa ou internamente, ao redor de uma superfície cilíndrica ou cônica. As saliências são denominadas filetesfiletesfiletesfiletesfiletes. Existem roscas de transportetransportetransportetransportetransporte ou movimentomovimentomovimentomovimentomovimento que transformam o movimen- to giratório num movimento longitudinal. Essas roscas são usadas, normal- mente, em tornos e prensas, principalmente quando são freqüentes as monta- gens e desmontagens.
rosca que transforma movimento giratório em movimento longitudinal.
rosca que transforma movimento longitudinal em movimento giratório.
berbequim
26
A U L A Exercício 1Exercício 1Exercício 1Exercício 1Exercício 1 Vamos testar sua aprendizagem de assuntos já estudados? Analise a última ilustração da aula e responda às seguintes questões:
a)a)a)a)a) Quantas flanges foram usadas no acoplamento? ............................................................................................................................. .............................................................................................................................
b)b)b)b)b) Qual o formato da cabeça dos parafusos e das porcas? ............................................................................................................................. .............................................................................................................................
c)c)c)c)c) Quantos conjuntos de parafusos, porcas e arruelas foram empregados na união? ............................................................................................................................. .............................................................................................................................
d)d)d)d)d) Que tipo de corte foi empregado? ............................................................................................................................. .............................................................................................................................
e)e)e)e)e) Quais os nomes das vistas representadas? ............................................................................................................................. .............................................................................................................................
Marque com um X a resposta correta.
Exercício 2Exercício 2Exercício 2Exercício 2Exercício 2 Os elementos que transmitem força e movimento são: a)a)a)a)a) (^ ) rolamentos; b)b)b)b)b) (^ ) correias; c)c)c)c)c) (^ ) pinos; d)d)d)d)d) (^ ) arruelas.
Exercício 3Exercício 3Exercício 3Exercício 3Exercício 3 A transmissão pode ser feita por: a)a)a)a)a) ( ) atrito e pressão; b)b)b)b)b) (^ ) forma e deslizamento; c)c)c)c)c) (^ ) forma e atrito; d)d)d)d)d) ( ) atrito e impulso.
Exercício 4Exercício 4Exercício 4Exercício 4Exercício 4 Complete os espaços em branco. Com os elementos de ............................ são montados os .......................... de transmissão, os quais têm por finalidade transferir .................... de um eixo a outro.
ExercÌcios
