A U L A
A U L A

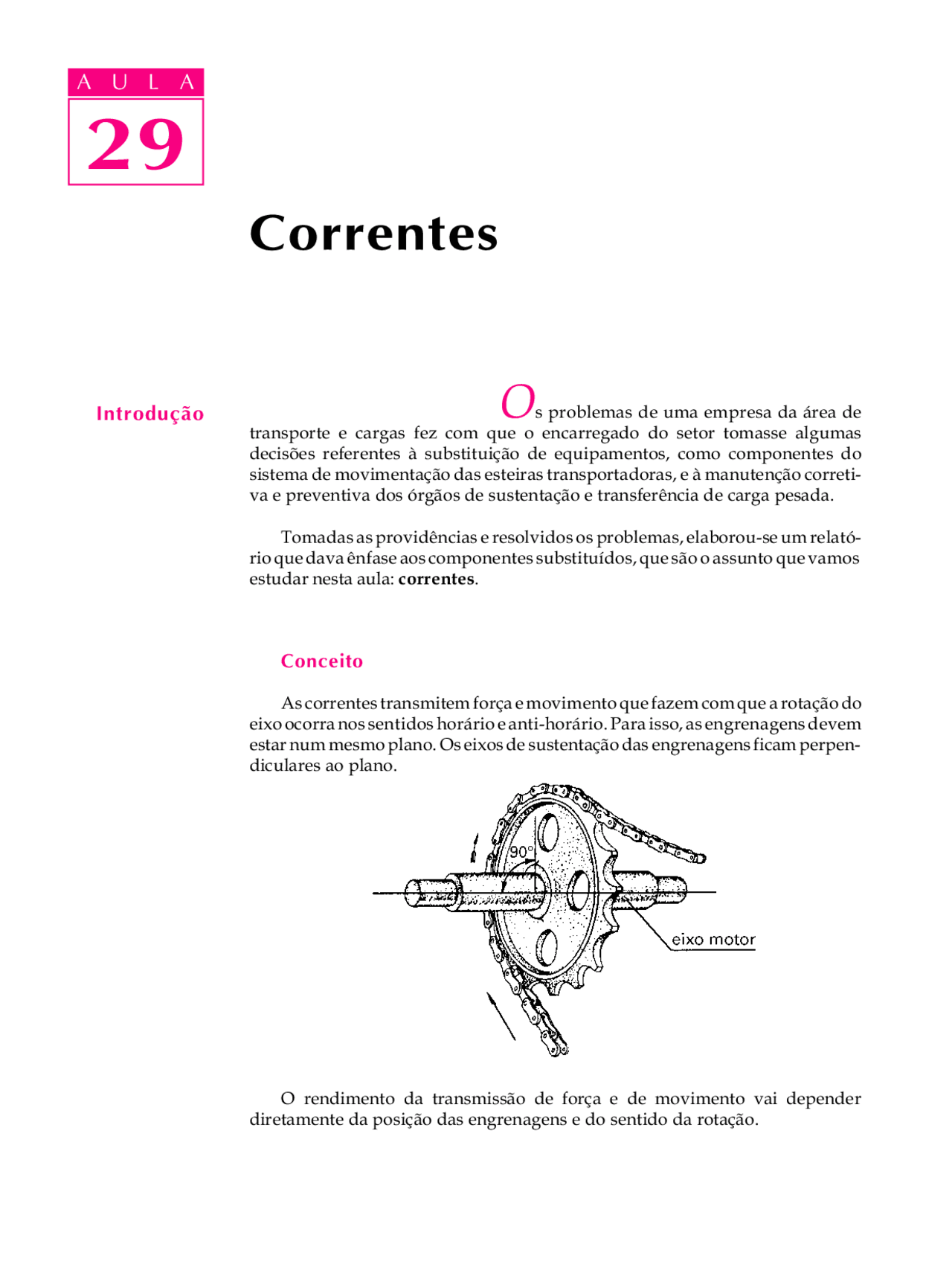

IntroduÁ„o
Correntes
Os problemas de uma empresa da ·rea de
transporte e cargas fez com que o encarregado do setor tomasse algumas decisıes referentes ‡ substituiÁ„o de equipamentos, como componentes do sistema de movimentaÁ„o das esteiras transportadoras, e ‡ manutenÁ„o correti- va e preventiva dos Ûrg„os de sustentaÁ„o e transferÍncia de carga pesada.
Tomadas as providÍncias e resolvidos os problemas, elaborou-se um relatÛ- rio que dava Ínfase aos componentes substituÌdos, que s„o o assunto que vamos estudar nesta aula: correntes.
Conceito
As correntes transmitem forÁa e movimento que fazem com que a rotaÁ„o do eixo ocorra nos sentidos hor·rio e anti-hor·rio. Para isso, as engrenagens devem estar num mesmo plano. Os eixos de sustentaÁ„o das engrenagens ficam perpen- diculares ao plano.
O rendimento da transmiss„o de forÁa e de movimento vai depender diretamente da posiÁ„o das engrenagens e do sentido da rotaÁ„o.
29
A U L A
Transmiss„o
A transmiss„o ocorre por meio do acoplamento dos elos da corrente com os dentes da engrenagem. A junÁ„o desses elementos gera uma pequena oscilaÁ„o durante o movimento.
disposições
29
∑ Grandes folgas - usa-se um dispositivo chamado esticador ou tensor A U L A quando existe uma folga excessiva na corrente. O esticador ajuda a melhorar o contato das engrenagens com a corrente.
Tipos de corrente
Correntes de rolo simples, dupla e tripla Fabricadas em aÁo temperado, as correntes de rolo s„o constituÌdas de pinos, talas externa e interna, bucha remachada na tala interna. Os rolos ficam sobre as buchas.
esticador
roda
corrente
29
A U L A
O fechamento das correntes de rolo pode ser feito por cupilhas ou travas el·sticas, conforme o caso.
Essas correntes s„o utilizadas em casos em que È necess·ria a aplicaÁ„o de grandes esforÁos para baixa velocidade como, por exemplo, na movimentaÁ„o de rolos para esteiras transportadoras.
Corrente de bucha Essa corrente n„o tem rolo. Por isso, os pinos e as buchas s„o feitos com di‚metros maiores, o que confere mais resistÍncia a esse tipo de corrente do que ‡ corrente de rolo. Entretanto, a corrente de bucha se desgasta mais rapidamente e provoca mais ruÌdo.
corrente
29
A U L A Correntes Gall e de aÁo redondo Utilizadas para o transporte de carga, s„o prÛprias para velocidade baixa e grande capacidade de carga.
Dimens„o das correntes
A dimens„o das correntes e engrenagens s„o indicadas nas Normas DIN. Essas normas especificam a resistÍncia dos materiais de que È feito cada um dos elementos: talas, eixos, buchas, rolos etc.
Teste sua aprendizagem. FaÁa os exercÌcios e confira suas respostas com as do gabarito.
Marque com um X a resposta correta.
ExercÌcio 1 As correntes tÍm a funÁ„o de transmitir: a) ( ) forÁa e rotaÁ„o; b) ( ) rotaÁ„o no sentido hor·rio; c) ( ) velocidade tangencial; d) ( ) rotaÁ„o e atrito.
corrente de aço redondo
ExercÌcios
29
ExercÌcio 2 A U L A Nas transmissıes por correntes, as engrenagens e a corrente devem estar: a) ( ) em planos cruzados; b) ( ) em planos diferentes e paralelos; c) ( ) no mesmo plano; d) ( ) em planos cruzados e paralelos.
ExercÌcio 3 As transmissıes por correntes s„o indicadas para: a) ( ) grandes velocidades e pequenas forÁas; b) ( ) pequenas velocidades e grandes forÁas; c) ( ) grandes velocidades e grandes forÁas; d) ( ) forÁa e velocidade reduzida.
ExercÌcio 4 As correntes podem ser fechadas por: a) ( ) rebitagem dos pinos; b) ( ) soldagem dos pinos; c) ( ) cupilhas ou travas el·sticas; d) ( ) parafusos e arruelas.
ExercÌcio 5 As correntes de bucha diferem das de rolos pela ausÍncia de: a) ( ) talas e eixos; b) ( ) talas e buchas; c) ( ) rolos e talas; d) ( ) rolos e parafusos.
ExercÌcio 6 As correntes de bucha diferem das de rolo porque s„o: a) ( ) mais resistentes; b) ( ) menos resistentes; c) ( ) de resistÍncia flexÌvel; d) ( ) de resistÍncia provisÛria.
ExercÌcio 7 As correntes desmont·veis s„o utilizadas em situaÁıes de: a) ( ) pequenas velocidades e trabalho pesado; b) ( ) pequenas velocidades e trabalho leve; c) ( ) altas velocidades e trabalho pesado; d) ( ) mÈdia velocidade e trabalho normal.
ExercÌcio 8 A corrente para transporte de carga È a de: a) ( ) rolos; b) ( ) aÁo redondo; c) ( ) buchas; d) ( ) pinos.
