A U L A

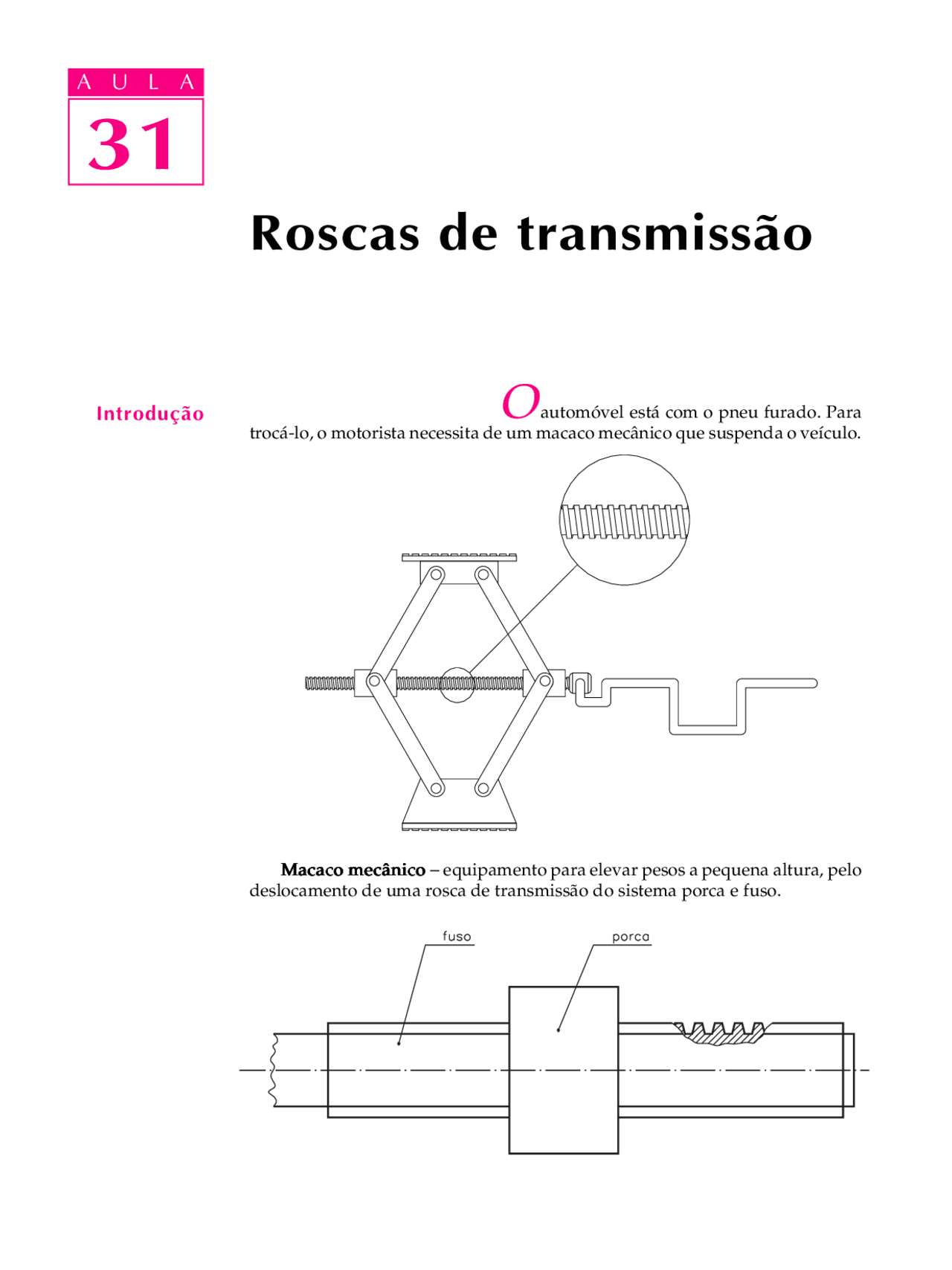

trocá-lo, o motorista necessita de um macaco mecânico que suspenda o veículo.
Macaco mecânicoMacaco mecânicoMacaco mecânicoMacaco mecânicoMacaco mecânico - equipamento para elevar pesos a pequena altura, pelo deslocamento de uma rosca de transmissão do sistema porca e fuso.
31
Esse sistema é utilizado para as mais variadas aplicações. Exemplo: desloca- A U L A mento da mandíbula móvel da morsa.
As roscas de transmissão apresentam vários tipos de perfil.
Quadrado
Trapezoidal
Misto
PERFILPERFILPERFILPERFILPERFIL ROSCAROSCAROSCAROSCAROSCA EXTERNAEXTERNAEXTERNAEXTERNAEXTERNA ROSCAROSCAROSCAROSCAROSCA INTERNAINTERNAINTERNAINTERNAINTERNA
mandíbula móvel
mandíbula fixa
porca
fuso
31
Resiste a grandes esforços e é empregada na construção de fusos e porcas, os quais transmitem movimento a alguns componentes de máquinas-ferramenta como, por exemplo, torno, plaina e fresadora.
O mangote é um componente do cabeçote móvel do torno, e seu deslocamen- to também é feito por meio de fuso e porca.
A rosca sem-fim apresenta também perfil trapezoidal, e é um componente que funciona, geralmente, em conjunto com uma coroa (engrenagem helicoidal), possibilitando grande redução na relação de transmissão de movimento.
31
Esta rosca é muito utilizada na construção de conjuntos fuso e porca com esferas recirculantes. Os fusos de esferas são elementos de transmissão de alta eficiência, transfor- mando movimento de rotação em movimento linear e vice-versa, por meio de transmissão por esferas.
No acionamento do avanço do carro da fresadora ferramenteira por Coman- do Numérico Computadorizado (CNC) é usado esse tipo de rosca, visando transferência de força com o mínimo atrito.
Fusos, porcas e coroas podem ser fabricados de vários materiais, conforme as necessidades e indicações. ∑ (^) FusosFusosFusosFusosFusos - aço-carbono ou aço-liga. ∑ (^) Porcas e coroasPorcas e coroasPorcas e coroasPorcas e coroasPorcas e coroas - bronze ou ferro fundido. ∑ (^) Fusos e porcas de esferas recircularesFusos e porcas de esferas recircularesFusos e porcas de esferas recircularesFusos e porcas de esferas recircularesFusos e porcas de esferas recirculares - aço-liga.
Teste sua aprendizagem. Faça os exercícios. Confira suas respostas com as do gabarito.
