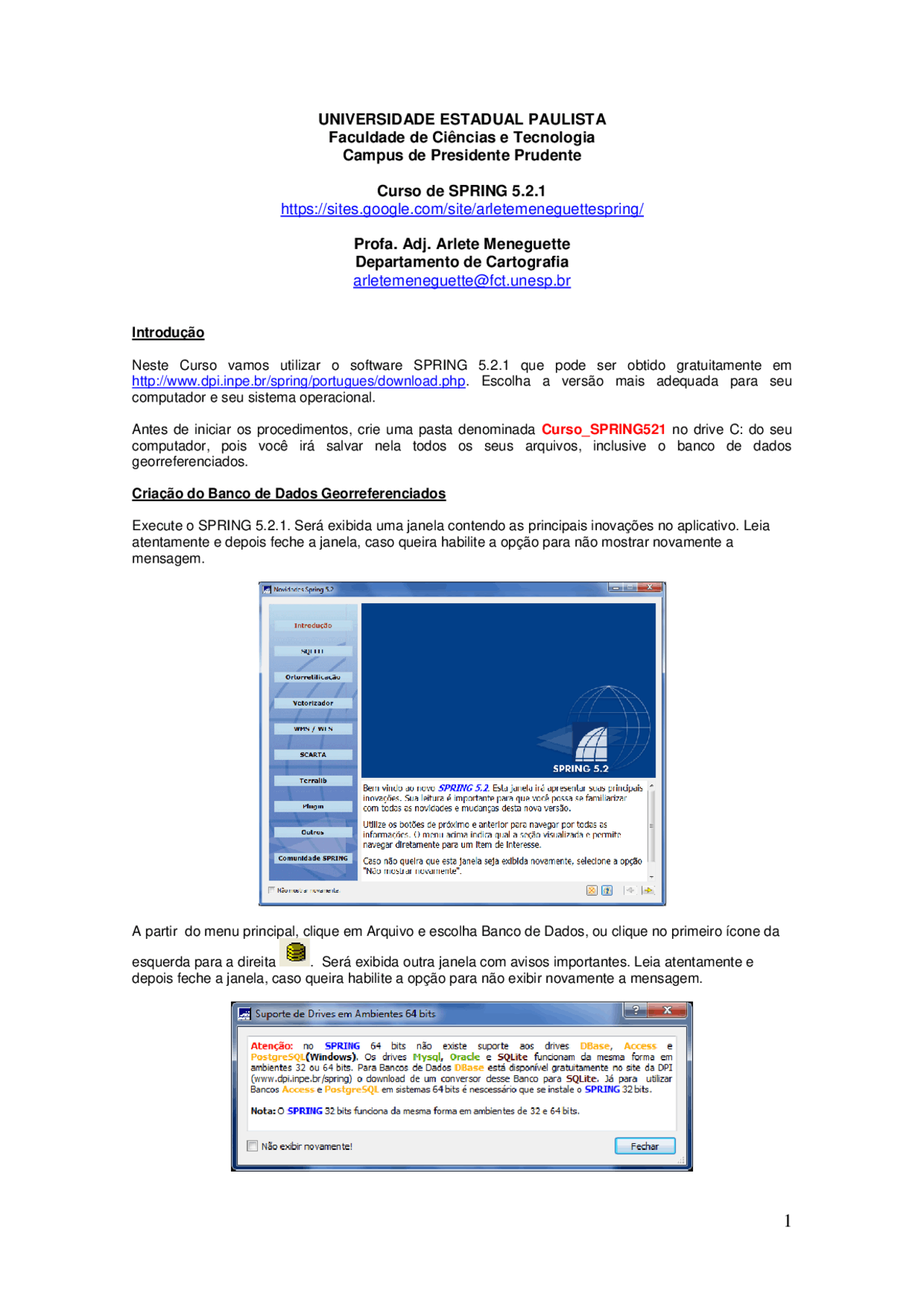

UNIVERSIDADE ESTADUAL PAULISTA
Faculdade de Ciências e Tecnologia
Campus de Presidente Prudente
Curso de SPRING 5.2.
https://sites.google.com/site/arletemeneguettespring/
Profa. Adj. Arlete Meneguette
Departamento de Cartografia
Introdução
Neste Curso vamos utilizar o software SPRING 5.2.1 que pode ser obtido gratuitamente em http://www.dpi.inpe.br/spring/portugues/download.php. Escolha a versão mais adequada para seu computador e seu sistema operacional.
Antes de iniciar os procedimentos, crie uma pasta denominada Curso_SPRING521 no drive C: do seu computador, pois você irá salvar nela todos os seus arquivos, inclusive o banco de dados georreferenciados.
Criação do Banco de Dados Georreferenciados
Execute o SPRING 5.2.1. Será exibida uma janela contendo as principais inovações no aplicativo. Leia atentamente e depois feche a janela, caso queira habilite a opção para não mostrar novamente a mensagem.
A partir do menu principal, clique em Arquivo e escolha Banco de Dados, ou clique no primeiro ícone da
esquerda para a direita. Será exibida outra janela com avisos importantes. Leia atentamente e depois feche a janela, caso queira habilite a opção para não exibir novamente a mensagem.
Clique no botão Diretório e escolha o caminho onde o Banco será salvo (C:\Curso_SPRING521). Neste Tutorial vamos implementar um banco de dados georreferenciados para a Unesp – campus de Presidente Prudente. Sendo assim, em Nome digite Unesp para facilitar a identificação posterior. Em Gerenciador escolha SQLite. Clique em Criar e depois em Ativar.
Configuração do Ambiente
Após ter criado e ativado o Banco de Dados é possível observar que o nome dele passa a ser mostrado
no alto da tela, logo após o nome do aplicativo, ou seja, vai aparecer escrito:. Note que a tela principal é mostrada em preto, mas a cor da área de trabalho pode ser alterada clicando em Ferramenta -> Configurar Ambiente. A partir da janela denominada Configurar Ambiente clique na aba Sessão SPRING e depois clique em Cor, em seguida escolha branco e clique em OK. Para finalizar a operação, clique em Executar.
Criação de um Projeto
Vamos agora demonstrar como criar um Projeto vinculado ao Banco de Dados criado anteriormente.
A partir do menu principal do SPRING, clique em Arquivo e escolha Projeto, ou clique em. Em Nome digite FCT_UTM_S2000. Este nome se justifica pelos seguintes fatos: a) a área de estudo deste Tutorial é a FCT (Faculdade de Ciências e Tecnologia), b) o Sistema de Projeção adotado é UTM c) o Datum Horizontal agora vigente no Brasil é o Sirgas2000.
Clique em Ativar. Veja que, no alto da tela, aparece escrito:
É importante ressaltar que as coordenadas UTM/Sirgas2000 do retângulo envolvente foram definidas a partir dos dados apresentados no arquivo DWG elaborado no ano 2011 pela empresa Toposat Geoambiental, vencedora da licitação de serviços voltados ao Levantamento e Mapeamento Planialtimétrico Cadastral e Predial da Unesp – Campus de Presidente Prudente.
Aquisição de dados vetoriais e matriciais
Conforme orientação anteriormente fornecida, salve todos os arquivos vetoriais e matriciais em C:\Curso_SPRING521. Inicialmente, vamos utilizar dados vetoriais extraídos da Base Cartográfica oficial de Presidente Prudente, fornecida pela Prefeitura Municipal, no formato DWG, em coordenadas UTM referenciadas ao datum Córrego Alegre. O arquivo original foi previamente editado pela professora para ser usado neste Curso, tendo sido selecionados somente os layers 8,10, 11, 12, 13 e 18, para representar as vias externas à FCT/Unesp. O objetivo é o de demonstrar como remapear dados com conversão de datum, de Córrego Alegre para Sirgas2000. Salve o arquivo DXF que está postado em https://sites.google.com/site/arletemeneguettedxfdwg/dxf/Vias_Base10_CA_L2D.dxf
Outro arquivo que utilizaremos e deve ser salvo é denominado “Recorte_RGB.tiff” e está postado em https://sites.google.com/site/arletemeneguettepdf/spring/Recorte_RGB.rar Trata-se de um recorte da folha topográfica do IBGE, denominada Presidente Prudente, originalmente na escala de 1:50000, em UTM/Córrego Alegre. Tal recorte já foi georreferenciado e, portanto, trata-se de um arquivo GeoTiff. Descompacte o arquivo para utilizar posteriormente.
Criação de Categorias
No Projeto ainda não há dados associados, motivo pelo qual no Painel de Controle não são exibidas as Categorias e os Planos de Informação. A partir do menu principal do SPRING, clique em Arquivo e
escolha Modelo de Dados, ou clique em.
Na janela Modelo de Dados observe que há várias opções: Imagem, MNT, Temático, Cadastral e Rede. Escolha a opção Temático. Em nome apague o nome que aparecer escrito automaticamente e digite Planimetria. Clique em Criar. Note que o nome da nova Categoria aparece dentre as existentes. Clique em Executar. A partir da lista de Categorias selecione o nome da nova Categoria (Planimetria). Observe que agora, em Tabela, aparece automaticamente um código alfanumérico associado com a nova Categoria (no exemplo abaixo aparece automaticamente: CG000008).
Na caixa de diálogo indique o caminho onde o arquivo foi salvo.
Ainda na mesma caixa de diálogo, escolha o Tipo DXFDWG a partir da lista suspensa. Em seguida, clique em “Vias_Base10_CA_L2D.dxf” e clique em Abrir.
De volta à janela de Importação, mantenha Entidade como Linha sem ajuste, em Unidade mantenha metro, em denominador da escala digite 10000. Clique no botão Projeção e observe que será aberta uma janela na qual você deve informar que o sistema de projeção é UTM e que o sistema de referência original dos dados fornecidos pela Prefeitura Municipal é o datum Córrego Alegre. Mantenha a zona cmo 22 e clique em Executar. Ao seguir esse procedimento, o SPRING automaticamente fará o remapeamento de UTM Córrego Alegre para UTM Sirgas2000.
De volta à janela Importação, clique em Layer e na janela Layers DXF escolha Vias_Base10. Clique em Mostrar Conteúdo e observe que há 1070 polilinhas.
Clique em Executar e retorne para a janela Importação.
Vamos repetir o procedimento de importação, mas desta vez importaremos um arquivo matricial (imagem). A partir do menu principal do SPRING clique em Arquivo, escolha Importar e clique em Importar Dados Vetoriais e Matriciais. Na janela flutuante Importação, clique no botão Arquivo. Na caixa de diálogo indique o caminho onde o arquivo foi salvo, note que somente os arquivos de extensão .spr aparecem na lista, pois este é o formato selecionado na lista suspensa por default. Escolha a extensão Tiff/Geotiff na lista suspensa. Selecione o arquivo Recorte_RGB. Tiff e clique em Abrir.
De volta à janela Importação, observe que o SPRING reconhece que a imagem está georreferenciada em UTM/Córrego Alegre e que a resolução espacial é de 8,46 metros tanto em X quanto em Y. Mantenha a Entidade como Imagem. Isso significa que o SPRING automaticamente fará o remapeamento para UTM Sirgas2000.
Clique na aba Saída e escolha a categoria IBGE. Digite o nome do PI como Recorte_RGB.
Clique em Executar e depois em Fechar. No Painel de Controle agora é listada a Categoria IBGE, bem como três Planos de Informação: Recorte_RGB_1, Recorte_RGB_2 e Recorte_RGB_3.
Exiba cada um dos PIs como uma imagem monocromática (opção M). Compare-os.
Agora vamos exibir cada PI em um canal: R (Red), G (Green) e B (Blue), um de cada vez.
Clique no botão Cor e escolha Preto, depois clique em OK. Note que agora a cor escolhida é mostrada na janela de Visuais.
Clique em Executar e depois em Fechar. Note como a cor das vias mudou de vermelho para Preto. Clique em Fechar na janela de Planos de Informação.
Demonstração de remapeamento de dados vetoriais
Vamos agora demonstrar o que teria acontecido se no momento da importação dos dados vetoriais não tivesse sido informado que o datum original era Córrego Alegre (adotado pelo IBGE na década de 1970 quando a folha topográfica foi publicada). Para tanto, refaça os passos de importação, mas quando for alterar o datum, informe erroneamente que os dados estão em SAD69.
Quando fornecer o nome do PI digite Teste, associado com a Categoria Planimetria.
Na caixa de diálogo clique em Suprimir Plano.
Será mostrado um aviso, questionando se você realmente deseja remover o PI ativo (Teste) com todas as suas representações. Clique em Sim.
Alteração na escala de representação de dados vetoriais e matriciais
Altere a escala de representação, para tanto, onde estiver escrito Auto, exiba a lista suspensa e escolha a opção Escala.
Onde antes aparecia um certo denominador (por exemplo ) você pode digitar o valor numérico que melhor atenda a sua necessidade. Considerando que a base cartográfica da Prefeitura
Municipal é compatível com a escala 1:10000, digite esse denominador. Depois clique em para o SPRING exiba os dados na escala desejada. Para retornar ao modo anterior, escolha agora Auto na lista suspensa.
Exploração dos recursos do SPRING
Clique em para Recompor a imagem na tela.
Explore os outros recursos de zoom do SPRING, empregando , , , e.
Clique com o botão direito do mouse sobre o nome do arquivo KML que foi aberto no Google Earth. Escolha a opção Propriedades. Uma janela é exibida contendo o nome do arquivo KML que foi aberto, mas esse nome pode ser editado, se você preferir. Clique na aba Estilo/Cor.
Leia atentamente o aviso: “As pastas descendentes não possuem o mesmo Estilo. Clique no botão abaixo se quiser que elas assumam o mesmo Estilo.” Clique em Compartilhar estilo. Observe que a cor padrão é o branco, mas você pode escolher não só a cor mas também a largura da linha, bem como a porcentagem de opacidade. Ao final a edição do visual gráfico, clique em OK.
Note como as linhas das vias agora são mostradas da maneira como você definiu. Para conservar seus dados para uso posterior, clique com o botão direito do mouse sobre o nome do arquivo KML e escolha Salvar em Meus Lugares.
Para gravar os dados em seu computador (por exemplo, em C:\Curso_SPRING521) clique em Salvar lugar como... Você também pode enviar os dados vetoriais por email, o que requer login na sua conta de correio eletrônico.
Ao final do procedimento será enviado por email um arquivo KMZ (ou seja, KML compactado). Envie para sua própria conta de email o arquivo correspondente as vias após a edição realizada no visual das linhas. Guarde esse arquivo para utilização posterior em nosso Curso de SPRING 5.2.1.
Feche o SPRING, para tanto, clique em Arquivo e escolha Sair. Será mostrada uma mensagem, questionando se você realmente confirma a saída do aplicativo. Clique em Sim.
Não se preocupe, pois todos os seus dados estão salvos para utilização na próxima aula.
