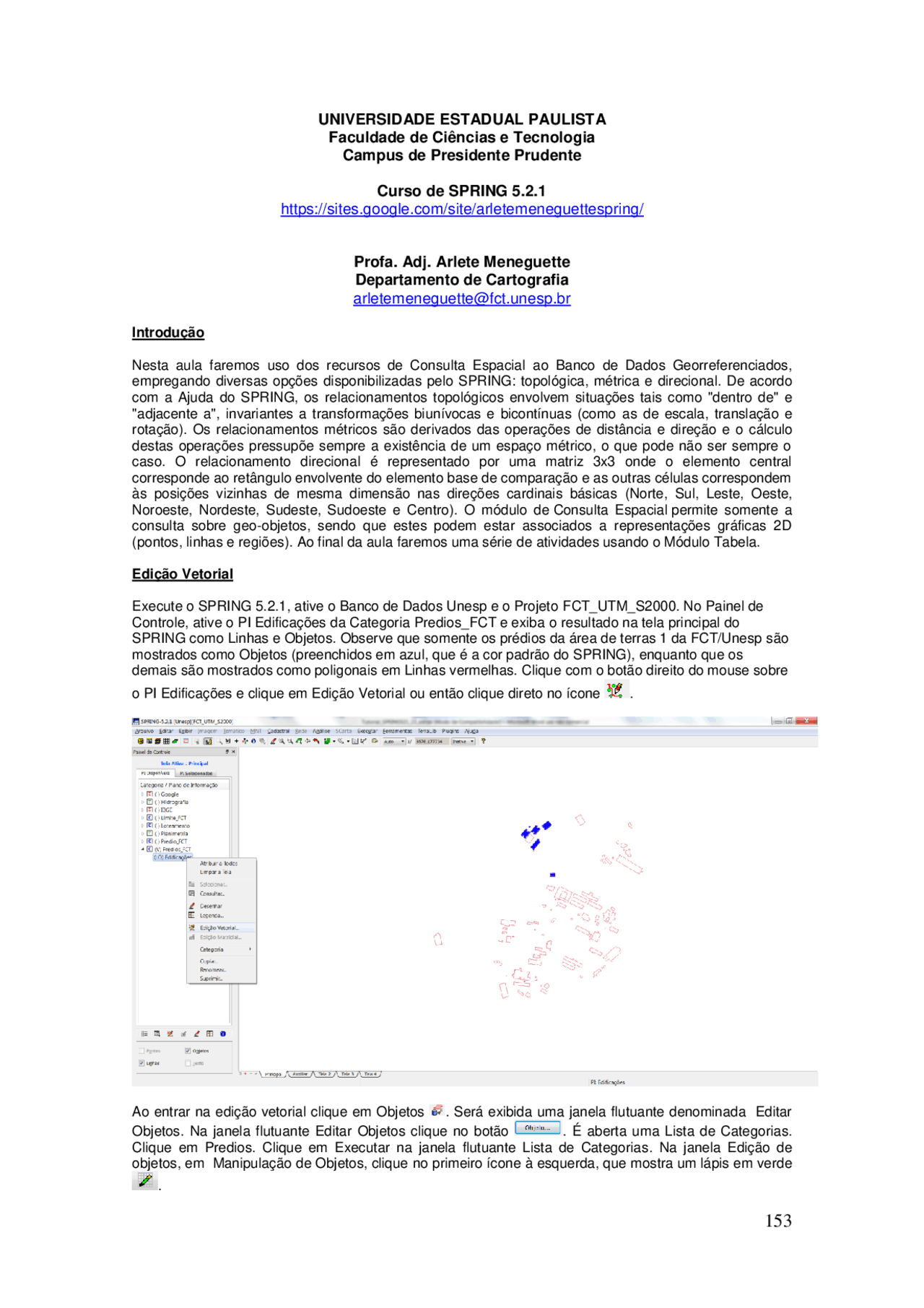

UNIVERSIDADE ESTADUAL PAULISTA
Faculdade de Ciências e Tecnologia
Campus de Presidente Prudente
Curso de SPRING 5.2.
https://sites.google.com/site/arletemeneguettespring/
Profa. Adj. Arlete Meneguette
Departamento de Cartografia
Introdução
Nesta aula faremos uso dos recursos de Consulta Espacial ao Banco de Dados Georreferenciados, empregando diversas opções disponibilizadas pelo SPRING: topológica, métrica e direcional. De acordo com a Ajuda do SPRING, os relacionamentos topológicos envolvem situações tais como "dentro de" e "adjacente a", invariantes a transformações biunívocas e bicontínuas (como as de escala, translação e rotação). Os relacionamentos métricos são derivados das operações de distância e direção e o cálculo destas operações pressupõe sempre a existência de um espaço métrico, o que pode não ser sempre o caso. O relacionamento direcional é representado por uma matriz 3x3 onde o elemento central corresponde ao retângulo envolvente do elemento base de comparação e as outras células correspondem às posições vizinhas de mesma dimensão nas direções cardinais básicas (Norte, Sul, Leste, Oeste, Noroeste, Nordeste, Sudeste, Sudoeste e Centro). O módulo de Consulta Espacial permite somente a consulta sobre geo-objetos, sendo que estes podem estar associados a representações gráficas 2D (pontos, linhas e regiões). Ao final da aula faremos uma série de atividades usando o Módulo Tabela.
Edição Vetorial
Execute o SPRING 5.2.1, ative o Banco de Dados Unesp e o Projeto FCT_UTM_S2000. No Painel de Controle, ative o PI Edificações da Categoria Predios_FCT e exiba o resultado na tela principal do SPRING como Linhas e Objetos. Observe que somente os prédios da área de terras 1 da FCT/Unesp são mostrados como Objetos (preenchidos em azul, que é a cor padrão do SPRING), enquanto que os demais são mostrados como poligonais em Linhas vermelhas. Clique com o botão direito do mouse sobre
o PI Edificações e clique em Edição Vetorial ou então clique direto no ícone.
Ao entrar na edição vetorial clique em Objetos. Será exibida uma janela flutuante denominada Editar
Objetos. Na janela flutuante Editar Objetos clique no botão. É aberta uma Lista de Categorias. Clique em Predios. Clique em Executar na janela flutuante Lista de Categorias. Na janela Edição de objetos, em Manipulação de Objetos, clique no primeiro ícone à esquerda, que mostra um lápis em verde
.
Ao clicar no ícone do lápis foram ativados outros ícones (para adicionar, excluir e editar o visual dos objetos). Os dados mostrados na tabela a seguir deverão ser inseridos no SPRING:
nome =rótulo nterreno npredio nopredio paviment material constru destino incorpor nomearea nfolha constru2 constru3 pe 1 1 1 Estação Meteorológica e Laboratórios
1 alvenaria 131.55 Estação Meteorológica, Laboratório de Climatologia, Laboratório de Geodésia Espacial, Laboratório de Mapeamento Móvel
20/02/1967 Norte 01 185.098 244.375 2.
2 1 24 Moradia Estudantil 1 alvenaria 410.00 Moradia Estudantil Bloco A 19/07/1990 Norte 26 395.72 413.28 2.
3 1 24 Moradia Estudantil 1 alvenaria 410.00 Moradia Estudantil Bloco B 19/07/1990 Norte 27 395.72 413.28 2.
4 1 27 Centro de Convivência Infantil
1 alvenaria 454.00 Centro de Convivência Infantil 12/03/1993 Norte 30 396.62 573.19 3.
5 1 52 Moradia Estudantil
1 alvenaria 468.00 Moradia Estudantil Bloco C
25/04/2002 Norte 38 483.17 497.13 2.
6 1 79 Depósito de lixo
1 alvenaria 12.61 Depósito de lixo para a Moradia Estudantil
15/07/2011 Norte 51 15.73 22.51 1.
Note que todos os valores numéricos com casas decimais devem ser inseridos no SPRING adotando ponto e não vírgula! Clique duas vezes com o botão esquerdo do mouse na célula que ainda não foi preenchida e digite o atributo fornecido na tabela acima. O resultado no SPRING se assemelha à tabela apresentada anteriormente:
Clique em para Salvar suas edições. Feche a janela flutuante e clique em para sair da Edição Vetorial.
Consulta ao Banco de Dados Georreferenciados
No Painel de Controle mantenha exibido e ativado somente o PI Edificações da Categoria Predios_FCT. Habilite as opções Linhas e Objetos. Amplie no entorno dos prédios já cadastrados. Note que os polígonos dos prédios associados na etapa anterior estão preenchidos em azul (cor padrão do SPRING).
Clique em Consultar. Na janela Geração e Seleção de Coleção, note que há somente uma Categoria de Objeto (Predio). Clique no nome da Categoria de Objeto Predio e no nome da Coleção TUDO.
Clique em. Uma nova janela flutuante é exibida, denominada Visualização de Objetos. É mostrada também a tabela com os dados descritivos. Além disso, são exibidos os valores numéricos da área (em metros quadrados) e do perímetro (em metros) de cada objeto, automaticamente calculados pelo SPRING.
Compare os valores numéricos das áreas construídas e reflita sobre o motivo das discrepâncias: Constru: fornecida no Inventário Geral de Bens Imóveis Constru2: fornecida no Cadastro Imobiliário (sem os beirais em balanço) Constru3: fornecida no Cadastro Imobiliário (com os beirais em balanço)
a) Consulta Espacial
Nesta aula vamos explorar os recursos do SPRING para fazer a Consulta Espacial, a qual pode ser
acessada clicando no ícone localizado na janela Visualização de Objetos.
Para comprovar que o Prédio 1, onde funcionam a Estação Meteorológica e Laboratórios, está sendo considerado nesta Consulta Espacial, altere agora a distância para “ 10 ” metros e escolha a Opção de Seleção Refina (para que o resultado anterior seja considerado na nova consulta). Clique em Executar.
Agora escolha “maior que” e digite a distância novamente como “ 120 ”. Em Opção de Seleção escolha Nova (pois será uma nova consulta, desconsiderando o resultado anterior). Clique em Executar. Observe o resultado: os prédios da Moradia Estudantil e o Depósito de Lixo estão distantes mais que 120 metros do Prédio 1.
Altere para “maior que” a distância de “ 160 ” metros e escolha Refina. Veja o que acontece: somente o Depósito de Lixo é exibido na tela e na tabela!
A segunda operação que vamos demonstrar é chamada Topologia, que envolve relacionamentos tais como: toca, dentro, contém, coberto por, cobre, igual. Para este exercício escolha a opção “contém”. Escolha Opção de Seleção Nova. Clique em Executar e veja que somente o próprio Prédio 1 contém os cômodos do Prédio 1.
Caso a escolha do relacionamento seja Noroeste todos os prédios cadastrados como objetos são exibidos na tela e na tabela, inclusive o Bloco C da Moradia Estudantil, que atende aos relacionamentos Norte e Noroeste em função da sua posição e dimensões em relação aos cômodos do Prédio 1.
Clique em Fechar na janela de Consulta Espacial, em seguida clique em na janela Visualização de Objetos para Desfazer a consulta.
b) Módulo Tabela
Vamos agora explorar os recursos do Módulo Tabela. Para demonstrar o primeiro recurso vamos realizar o ordenamento dos itens da tabela, seja ele crescente ou decrescente (tanto numérico quanto alfabético). Clique com o botão direito do mouse sobre o nome do atributo selecionado, por exemplo, “npredio”, que indica o número que cada prédio tem no Inventário Geral de Bens Imóveis. Quando surgem as opções, selecione Ordenar e em seguida escolha Crescente.
O resultado mostra os itens já ordenados de forma crescente considerando “npredio”, embora os demais itens estejam fora de ordem (id, nome, rotulo etc). Observe que um dos prédios ainda não foi patrimoniado e portanto tem o número zero na tabela.
Vamos demonstrar agora outro recurso do Módulo Tabela: a exibição de Estatísticas. Para tanto clique com o botão direito do mouse sobre o atributo “area”. A partir das opções escolha Estatísticas.
Note que uma janela flutuante exibirá as estatísticas do atributo “area” que você selecionou previamente. Analise os resultados obtidos para as seis amostras (prédios da área de terras 1 da FCT/Unesp). Os parâmetros estatísticos apresentados são: número de amostras; número de ausentes; mínimo; mediana; máximo; soma total; média; desvio padrão; e coeficiente de variação. É importante ressaltar que, de acordo com a Ajuda do SPRING, para atributos alfanuméricos são apresentados apenas o número de amostras e o número de ausentes. Para demonstrar isso clique com o botão direito do mouse sobre o atributo “nopredio” e escolha Estatísticas.
Escolha a opção Cor Corrente. Uma caixa de diálogo será mostrada na qual você deverá digitar o nome da nova Coleção a ser criada, por exemplo: “ Moradia ”. Clique em Executar (note que agora a nova Coleção consta da listagem) e depois em Fechar.
De volta à Tabela, clique novamente com o botão esquerdo do mouse na primeira coluna de cada uma das linhas que contém os prédios da Moradia Estudantil, note que as linhas deixam de estar pintadas na cor selecionada (verde) e voltam a ficar com o fundo em branco. Saia da Consulta ao Banco de Dados. Volte para o Painel de Controle e mantenha ativado o PI Edificações da Categoria Predios_FCT. Clique
em Consultar. Na janela Geração e Seleção de Coleção, note que há somente uma Categoria de Objeto (Predio). Clique no nome da Categoria de Objeto Predio. Mas há duas possibilidades de Coleção
(TUDO e Moradia), clique no nome da Coleção Moradia. Clique em.
A janela flutuante Visualização de Objetos é exibida. Na tela principal do SPRING constam somente os prédios da Moradia Estudantil (Blocos A, B e C) preenchidos em azul, os demais são mostrados como linhas vermelhas sem preenchimento, mesmo que sejam Objetos (como é o caso do Depósito de Lixo mostrado na figura abaixo). Na Tabela são listados somente os três prédios que fazem parte da Coleção.
O último recurso que será demonstrado nesta aula é o da Geração de PI. De acordo com a Ajuda do SPRING, a Geração de um Plano de Informação pode ser realizada a partir da Consulta Espacial realizada nos geo-objetos ou então de um Agrupamento. Uma vez realizado um agrupamento de geo- objetos ou uma consulta por atributos sobre os geo-objetos de um PI, é possível materializar estes procedimentos em um outro PI, associado à categoria Temática ou Cadastral. A categoria Temática, bem como suas classes, já poderão estar criadas no banco de dados ou poderão ser criadas automaticamente por esta função.
Clique em Geração de PI. Digite “ Moradia Estudantil ” como o nome do novo PI a ser gerado. Clique
em e, a partir da lista de Categorias, escolha Planimetria, depois clique em. De volta à janela Gerar PI, observe que as Classes Temáticas previamente criadas na Categoria Planimetria são
listadas. Clique em Predios_FCT e em. Clique em.
O mesmo procedimento pode ser adotado nos demais prédios da FCT/Unesp já cadastrados como Objetos. Chegamos ao final da nossa décima terceira aula, feche o SPRING e não se preocupe, pois todos os dados estão salvos para uso posterior.
