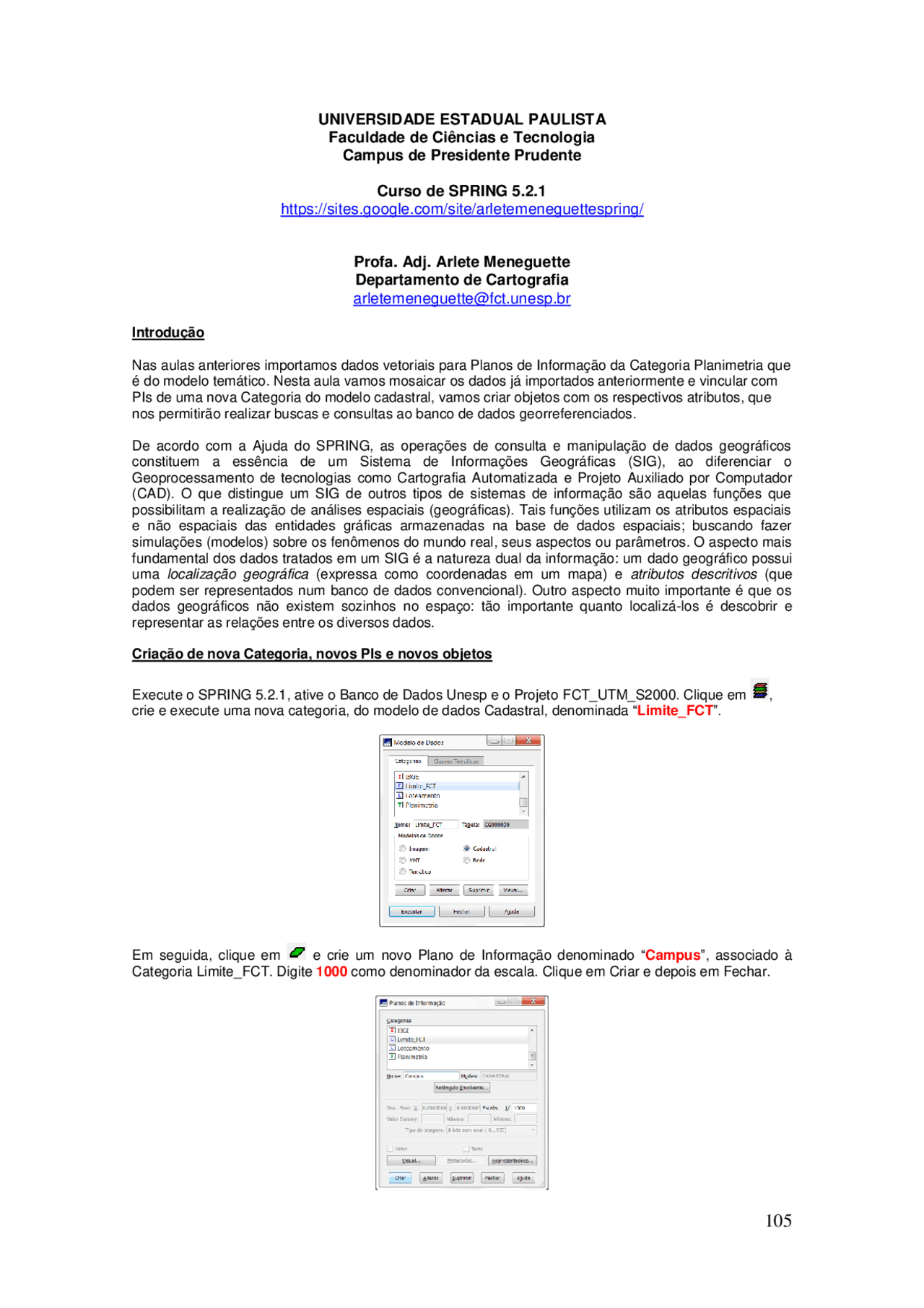

UNIVERSIDADE ESTADUAL PAULISTA
Faculdade de Ciências e Tecnologia
Campus de Presidente Prudente
Curso de SPRING 5.2.
https://sites.google.com/site/arletemeneguettespring/
Profa. Adj. Arlete Meneguette
Departamento de Cartografia
Introdução
Nas aulas anteriores importamos dados vetoriais para Planos de Informação da Categoria Planimetria que é do modelo temático. Nesta aula vamos mosaicar os dados já importados anteriormente e vincular com PIs de uma nova Categoria do modelo cadastral, vamos criar objetos com os respectivos atributos, que nos permitirão realizar buscas e consultas ao banco de dados georreferenciados.
De acordo com a Ajuda do SPRING, as operações de consulta e manipulação de dados geográficos constituem a essência de um Sistema de Informações Geográficas (SIG), ao diferenciar o Geoprocessamento de tecnologias como Cartografia Automatizada e Projeto Auxiliado por Computador (CAD). O que distingue um SIG de outros tipos de sistemas de informação são aquelas funções que possibilitam a realização de análises espaciais (geográficas). Tais funções utilizam os atributos espaciais e não espaciais das entidades gráficas armazenadas na base de dados espaciais; buscando fazer simulações (modelos) sobre os fenômenos do mundo real, seus aspectos ou parâmetros. O aspecto mais fundamental dos dados tratados em um SIG é a natureza dual da informação: um dado geográfico possui uma localização geográfica (expressa como coordenadas em um mapa) e atributos descritivos (que podem ser representados num banco de dados convencional). Outro aspecto muito importante é que os dados geográficos não existem sozinhos no espaço: tão importante quanto localizá-los é descobrir e representar as relações entre os diversos dados.
Criação de nova Categoria, novos PIs e novos objetos
Execute o SPRING 5.2.1, ative o Banco de Dados Unesp e o Projeto FCT_UTM_S2000. Clique em , crie e execute uma nova categoria, do modelo de dados Cadastral, denominada “ Limite_FCT ”.
Em seguida, clique em e crie um novo Plano de Informação denominado “ Campus ”, associado à Categoria Limite_FCT. Digite 1000 como denominador da escala. Clique em Criar e depois em Fechar.
Crie um objeto, para tanto, a partir do menu principal do SPRING clique no ícone de Objeto e Não Espacial. Na aba Tabelas da janela flutuante Objeto e Não Espacial, observe que já existem outros objetos dentre os quais Lotes que criamos anteriormente. Para criar um novo Objeto, escolha a opção Objeto, digite “ FCT ” que é o nome do objeto a ser criado. Clique em Criar e em Executar.
Selecione o nome do objeto criado (FCT) e depois clique na aba Atributos. Em seguida serão definidos os atributos do objeto. Na aba Atributos já constam dois atributos denominados “geoid” e “spring_id”, ambos do tipo inteiro. Além do tipo inteiro, os objetos podem ser do tipo real, data e texto. No exemplo deste tutorial para a FCT serão consideradas como atributos as denominações das suas áreas atualmente chamadas de Norte, Central e Sul. Em nome digite “ nomearea ” para um novo atributo e escolha tipo texto. Em tamanho digite 10. Clique em Inserir e depois em Fechar.
Mosaicagem de dados vetoriais
No Painel de Controle ative o PI Campus da Categoria Limite_FCT, no qual não há ainda nenhum conteúdo. Uma alternativa seria importar novamente os dados vetoriais, mas vamos adotar outra abordagem: mosaicagem de dados vetoriais importados previamente. A partir do menu principal do SPRING clique em Cadastral e escolha Mosaico.
Na janela flutuante Mosaico selecione o Projeto FCT_UTM_S2000, a Categoria Planimetria e o PI de Origem Areas_FCT. Selecione tanto a representação Linhas quanto Polígonos. Escolha copiar todo o conteúdo. Clique em Executar e depois em Fechar.
Não há problema em refazer a topologia, então clique em Sim. Agora clique em Objetos. Será exibida uma janela flutuante denominada Editar Objetos.
Na janela flutuante Editar Objetos clique no botão. É aberta uma Lista de Categorias. Clique em FCT.
Clique em Executar na janela flutuante Lista de Categorias. Na janela Edição de objetos, em
Manipulação de Objetos, clique no primeiro ícone à esquerda, que mostra um lápis em verde.
Ao clicar no ícone do lápis foram ativados outros ícones (para adicionar, excluir e editar o visual dos
objetos). Habilite a opção , para que o rótulo e o nome do objeto sejam iguais. Digite o texto do rótulo (exemplo: “ ANorte ” para a Área Norte da FCT). Clique em Adicionar (ícone com
símbolo de adição em azul ). Clique na primeira linha que corresponde à ANorte, note a linha que fica destacada por tarja azul. Tanto o nome quanto o rótulo foram preenchidos automaticamente com o mesmo texto informado anteriormente. Clique duas vezes com o botão esquerdo do mouse na célula que corresponde à coluna nomearea. Digite o nome da área sendo editada (exemplo “ Norte ”).
Repita o procedimento adotado com a área Norte para a área Central e depois para a área Sul. Clique em
para Salvar suas edições.
Observe que não é possível associar a representações gráficas. Clique novamente no lápis verde. Note que agora está habilitada a possibilidade de associar as representações gráficas. Escolha operação Associar e Entidade Polígono. Note que no rodapé aparece a mensagem Selecione um objeto.
Na janela flutuante Editar Objetos, clique em ANorte, que passa a ser destacada com tarja azul.
Clique em. Uma nova janela flutuante é exibida, denominada Visualização de Objetos. É mostrada também a tabela com os dados descritivos: id, nome, rótulo, nomearea. Além disso, são exibidos os valores numéricos da área (em metros quadrados) e do perímetro (em metros) de cada objeto, automaticamente calculados pelo SPRING. Note que é possível escolher a cor a partir de uma lista suspensa (escolha verde, por exemplo).
Clique com o botão esquerdo do mouse sobre a tabela na linha correspondente a uma das áreas da FCT (exemplo, área Central) e observe que a área escolhida na tabela é destacada na representação vetorial (preenchida em verde). Esta operação é conhecida como Consulta por Apontamento.
Repita o procedimento para outra área da FCT (exemplo: área Norte), mas associando uma nova cor a partir da lista suspensa (exemplo: vermelho).
Faça o mesmo para outra área da FCT (exemplo: área Sul), mas associando uma cor diferente a partir da lista suspensa (exemplo: amarelo). Note que a representação vetorial é exibida com a associação das cores da tabela.
Na janela que se abre selecione o atributo Nome, a operação (igual a) e clique no botão
. Selecione uma área da FCT (exemplo: área Central) a partir da listagem. Note a expressão lógica automaticamente construída: OJ000031->nome = 'ACentral'
Clique em Executar. Observe que a tabela mostra somente a área da FCT que foi escolhida (no exemplo: área Central).
Clique em na janela Consulta por Atributo e clique em na janela Visualização de Objetos para Desfazer a consulta. Se desejar, o mesmo procedimento pode ser feito para as demais áreas da FCT.
Chegamos ao final da nossa nona aula, feche o SPRING e não se preocupe, pois todos os dados estão salvos para uso na próxima aula, quando daremos continuidade a consulta ao banco de dados georreferenciados, tomando os prédios como enfoque.
