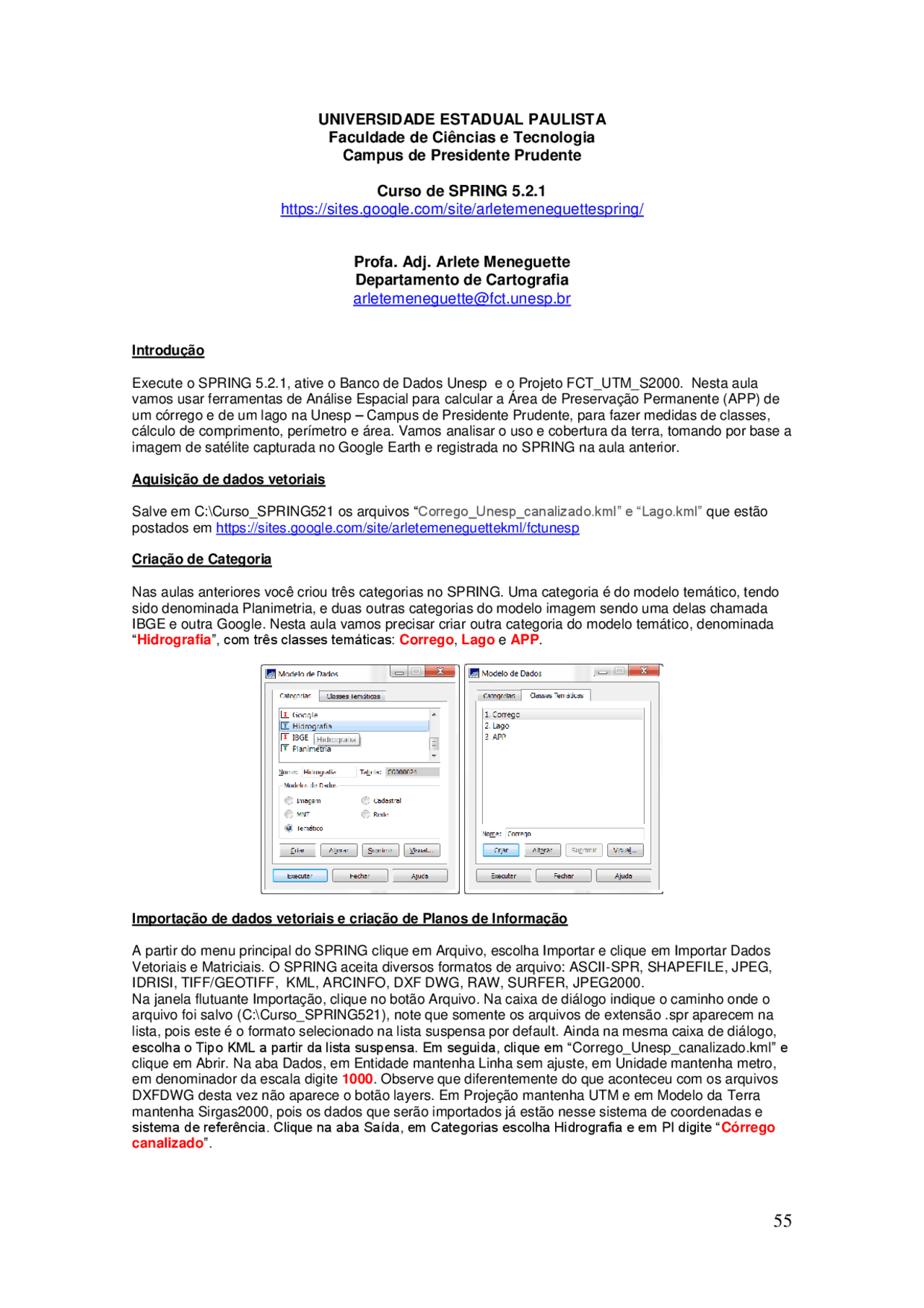

UNIVERSIDADE ESTADUAL PAULISTA
Faculdade de Ciências e Tecnologia
Campus de Presidente Prudente
Curso de SPRING 5.2.
https://sites.google.com/site/arletemeneguettespring/
Profa. Adj. Arlete Meneguette
Departamento de Cartografia
Introdução
Execute o SPRING 5.2.1, ative o Banco de Dados Unesp e o Projeto FCT_UTM_S2000. Nesta aula vamos usar ferramentas de Análise Espacial para calcular a Área de Preservação Permanente (APP) de um córrego e de um lago na Unesp – Campus de Presidente Prudente, para fazer medidas de classes, cálculo de comprimento, perímetro e área. Vamos analisar o uso e cobertura da terra, tomando por base a imagem de satélite capturada no Google Earth e registrada no SPRING na aula anterior.
Aquisição de dados vetoriais
Salve em C:\Curso_SPRING521 os arquivos “Corrego_Unesp_canalizado.kml” e “Lago.kml” que estão postados em https://sites.google.com/site/arletemeneguettekml/fctunesp
Criação de Categoria
Nas aulas anteriores você criou três categorias no SPRING. Uma categoria é do modelo temático, tendo sido denominada Planimetria, e duas outras categorias do modelo imagem sendo uma delas chamada IBGE e outra Google. Nesta aula vamos precisar criar outra categoria do modelo temático, denominada “ Hidrografia ”, com três classes temáticas: Corrego , Lago e APP.
Importação de dados vetoriais e criação de Planos de Informação
A partir do menu principal do SPRING clique em Arquivo, escolha Importar e clique em Importar Dados Vetoriais e Matriciais. O SPRING aceita diversos formatos de arquivo: ASCII-SPR, SHAPEFILE, JPEG, IDRISI, TIFF/GEOTIFF, KML, ARCINFO, DXF DWG, RAW, SURFER, JPEG2000. Na janela flutuante Importação, clique no botão Arquivo. Na caixa de diálogo indique o caminho onde o arquivo foi salvo (C:\Curso_SPRING521), note que somente os arquivos de extensão .spr aparecem na lista, pois este é o formato selecionado na lista suspensa por default. Ainda na mesma caixa de diálogo, escolha o Tipo KML a partir da lista suspensa. Em seguida, clique em “Corrego_Unesp_canalizado.kml” e clique em Abrir. Na aba Dados, em Entidade mantenha Linha sem ajuste, em Unidade mantenha metro, em denominador da escala digite 1000. Observe que diferentemente do que aconteceu com os arquivos DXFDWG desta vez não aparece o botão layers. Em Projeção mantenha UTM e em Modelo da Terra mantenha Sirgas2000, pois os dados que serão importados já estão nesse sistema de coordenadas e sistema de referência. Clique na aba Saída, em Categorias escolha Hidrografia e em PI digite “ Córrego canalizado ”.
Clique em Executar. Repita o procedimento com o arquivo “Lago.kml” que deverá ser importado para o PI “ Lago_FCT ” da categoria Hidrografia. Exiba o resultado na tela principal do SPRING, sobreposto à imagem de satélite. Aplique zoom nas proximidades do assim chamado Córrego da Unesp, para comparar a imagem georreferenciada com os dados vetoriais sobrepostos. Observe que o registro não é perfeito, pois o ideal seria ortoretificar a imagem, operação que exigiria a disponibilidade de um Modelo Numérico do Terreno (MNT).
Edição Vetorial
Clique com o botão direito do mouse sobre o nome do PI Córrego canalizado e escolha a opção Edição Vetorial. Clique em Ajustar (há somente um nó ajustado), em Poligonizar (apenas um polígono foi formado) e em Classe Temática. Escolha a operação Associar e a Entidade Polígono. Note que uma cor aleatória será mostrada (na figura a seguir é exibida a cor rosa), clique no botão Visual. Em Visuais de Apresentação Gráfica na aba Áreas clique no botão Cor. Escolha algum tom de azul para representar o Córrego canalizado. Clique em Executar e depois em Fechar. De volta à janela Editar Classe Temática, clique em Aplicar em todos. Observe que agora o Córrego canalizado é mostrado como um polígono preenchido na cor azul.
Na janela Mapa de Distâncias escolha Mapa Vetorial em Entrada, em Seleção escolha Elemento, em Entidade escolha Polígono. Clique sobre o polígono do Canal na imagem de satélite, o qual passará a ser mostrado em vermelho para destacar.
De volta à janela Mapa de Distâncias, observe que em Elementos Selecionados agora aparece o Polígono que representa o Canal. Clique no botão Categoria e a partir da lista de categorias escolha Hidrografia e clique em Executar. Na janela Mapa de Distâncias digite o nome do PI a ser criado: “ APP_30m_Córrego ”. Clique no botão Definição. Uma janela será aberta para você fazer a definição de fatias, sendo oferecidas duas possibilidades: fixo e variável. Escolha fixo. Em Fatias, digite 0 em Inicial, digite 30 em Final e digite 30 em Passo. Clique em Inserir e note que aparece uma fatia listada indicando 0.0 -30.0, ou seja, 30 metros, que corresponde à distância preconizada em lei para a APP em torno de recursos hídricos cuja largura seja de até 10 metros, como é o caso do Córrego canalizado no fundo de vale da FCT/Unesp. Clique em Executar.
Retorne para a janela Mapa de Distâncias e clique em Associação. Observe que na janela flutuante Fatias-Classes são listadas as classes: “Corrego”, “Lago”, “APP” e “Nenhuma”. Em Associação: Fatias- Classes aparece escrito “0.0-30.0->Nenhuma”. Para associar a classe com a fatia clique em “APP” e depois em “0.0-30”. Note que agora a classe APP está associada com a Fatia 0.0-30.0. Clique em Executar.
Na janela Mapa de Distâncias digite 180 em Número de Pontos da Curva. Clique em Executar.
Feche a tela auxiliar que se abre automaticamente. No Painel de Controle exiba o PI APP_30m_Córrego da Categoria APP como classes.
Na janela Medidas de Classes escolha a unidade, dentre as opções: metro, quilômetro e hectare. Escolha, por exemplo, hectare (ha). Clique em Executar para que os valores numéricos sejam listados. É possível Salvar os dados como texto e também Exportar os dados como Planilha. Ao finalizar a operação, clique em Apagar e Fechar.
Análise Espacial (Operações Métricas)
Outra operação de Análise Espacial disponibilizada pelo SPRING é denominada Operações Métricas. Tendo ativado o PI APP_30m_Córrego, clique em Temático a partir do menu principal e escolha Operações Métricas.
Na janela flutuante Medidas, há duas opções: Edição e Apontamento, escolha Apontamento. Em Opção escolha Área/Perímetro, em Unidade escolha, por exemplo, hectare (ha). Clique no polígono da APP na tela principal do SPRING e a área será mostrada em vermelho para destacar. O valor da área e do perímetro são agora mostrados no rodapé da janela flutuante Medidas. Compare os valores atuais com os calculados na etapa anterior na operação Medida de Classes.
É possível salvar o resultado como texto clicando em Relatório.
Com o botão esquerdo do mouse clique no canto da edificação que está localizada na APP do Córrego canalizado. Verifique na figura abaixo que um ponto vermelho é mostrado indicando o local.
Desloque o mouse em direção ao Córrego canalizado a fim de criar uma linha perpendicular ao eixo do canal. Clique com o botão direito do mouse para finalizar a linha.
Na janela flutuante Medidas clique em Calcular. O valor numérico do comprimento linear é mostrado no rodapé da janela flutuante e como você pode notar a distância é menor que 30 metros, o que comprova que a edificação realmente está na APP de 30 metros.
Clique em Cancelar e Fechar. Com base nas orientações anteriores, calcule a APP de 15 metros do Córrego canalizado e note que agora essa edificação não se localiza mais em APP.
