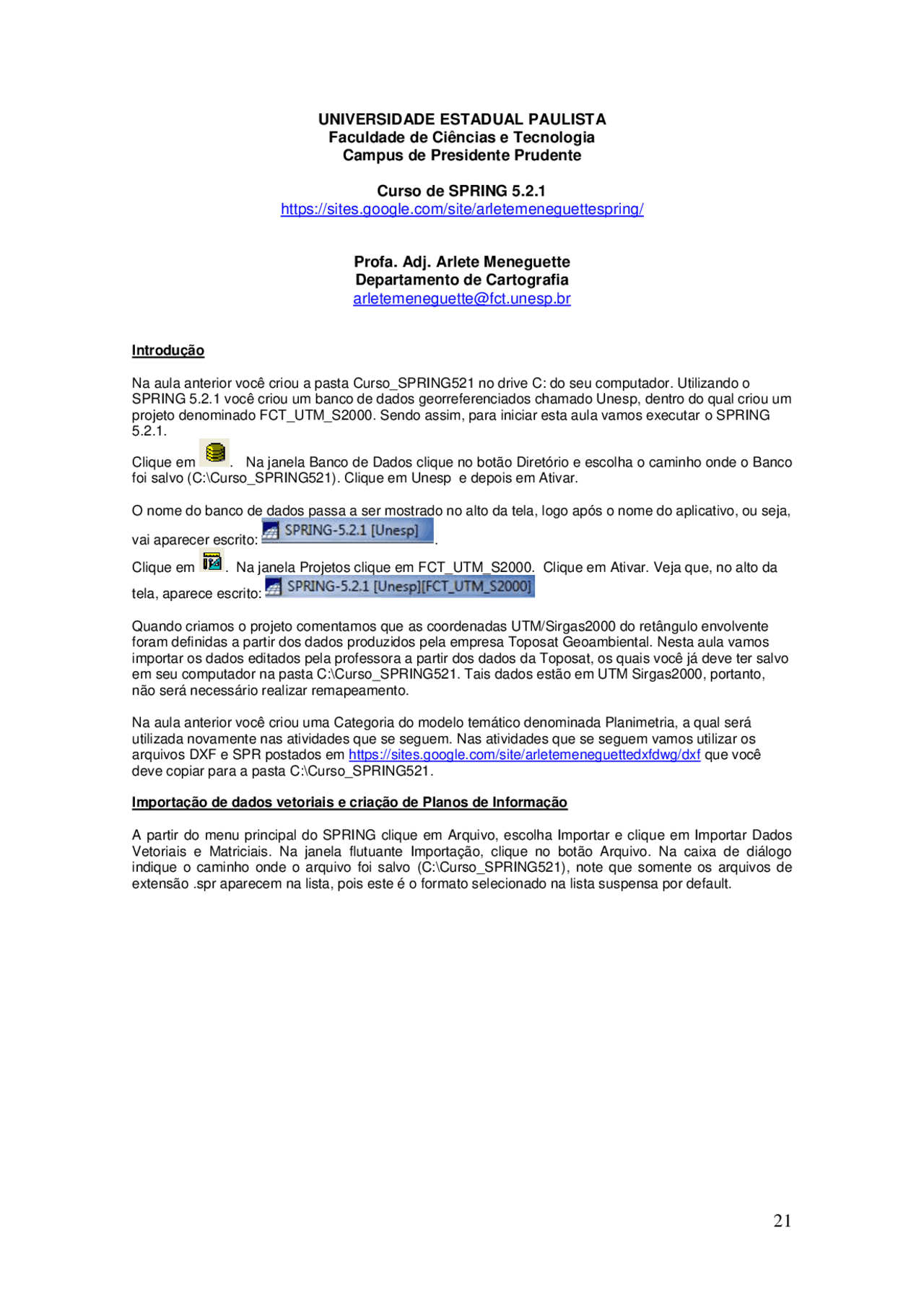

UNIVERSIDADE ESTADUAL PAULISTA
Faculdade de Ciências e Tecnologia
Campus de Presidente Prudente
Curso de SPRING 5.2.
https://sites.google.com/site/arletemeneguettespring/
Profa. Adj. Arlete Meneguette
Departamento de Cartografia
Introdução
Na aula anterior você criou a pasta Curso_SPRING521 no drive C: do seu computador. Utilizando o SPRING 5.2.1 você criou um banco de dados georreferenciados chamado Unesp, dentro do qual criou um projeto denominado FCT_UTM_S2000. Sendo assim, para iniciar esta aula vamos executar o SPRING 5.2.1.
Clique em. Na janela Banco de Dados clique no botão Diretório e escolha o caminho onde o Banco foi salvo (C:\Curso_SPRING521). Clique em Unesp e depois em Ativar.
O nome do banco de dados passa a ser mostrado no alto da tela, logo após o nome do aplicativo, ou seja,
vai aparecer escrito:.
Clique em. Na janela Projetos clique em FCT_UTM_S2000. Clique em Ativar. Veja que, no alto da
tela, aparece escrito:
Quando criamos o projeto comentamos que as coordenadas UTM/Sirgas2000 do retângulo envolvente foram definidas a partir dos dados produzidos pela empresa Toposat Geoambiental. Nesta aula vamos importar os dados editados pela professora a partir dos dados da Toposat, os quais você já deve ter salvo em seu computador na pasta C:\Curso_SPRING521. Tais dados estão em UTM Sirgas2000, portanto, não será necessário realizar remapeamento.
Na aula anterior você criou uma Categoria do modelo temático denominada Planimetria, a qual será utilizada novamente nas atividades que se seguem. Nas atividades que se seguem vamos utilizar os arquivos DXF e SPR postados em https://sites.google.com/site/arletemeneguettedxfdwg/dxf que você deve copiar para a pasta C:\Curso_SPRING521.
Importação de dados vetoriais e criação de Planos de Informação
A partir do menu principal do SPRING clique em Arquivo, escolha Importar e clique em Importar Dados Vetoriais e Matriciais. Na janela flutuante Importação, clique no botão Arquivo. Na caixa de diálogo indique o caminho onde o arquivo foi salvo (C:\Curso_SPRING521), note que somente os arquivos de extensão .spr aparecem na lista, pois este é o formato selecionado na lista suspensa por default.
Ainda na mesma caixa de diálogo, escolha o Tipo DXFDWG a partir da lista suspensa. Em seguida, clique em “Areas_FCT_L2D.dxf” e clique em Abrir.
De volta à janela de Importação, mantenha Entidade como Linha sem ajuste, em Unidade mantenha metro, em denominador da escala digite 1000. Note que esta escala é bem maior que as anteriormente utilizadas neste Curso !! Clique em Layer e escolha Areas_FCT. Clique em Mostrar Conteúdo e observe que há 3 polilinhas.
Vamos repetir o procedimento de importação, mas desta vez importaremos outros arquivos dxf, conforme a tabela a seguir. Observe que cada arquivo tem um layer correspondente ao conteúdo e o mesmo deverá ser importado para um PI cujo nome lembre tal conteúdo para facilitar a identificação posterior. Importe um arquivo de cada vez, escolhendo o caminho onde foi salvo o dxf, depois clicando no botão Layer o que fará com que seja aberta uma janela onde você deverá clicar no nome do layer, clicar em mostrar conteúdo e depois em Executar. Retornando para a janela Importação, clique na aba Saída, mantenha a Categoria Planimetria. Em PI digite o nome do Plano de Informação conforme a tabela abaixo e depois clique em Executar. Não é necessário clicar em Fechar na janela de importação, pois assim você poderá importar o outro arquivo dxf repetindo o procedimento até que todos os itens listados na tabela a seguir tenham sido importados.
Nome do arquivo Nome do PI Nome da Categoria Vias_Internas_FCT_L2D.dxf Vias_Internas_FCT Planimetria Estacionamentos_FCT_L2D.dxf Estacionamentos_FCT Planimetria Calcadao_FCT_L2D.dxf Calcadao_FCT Planimetria Calcadas_FCT_L2D.dxf Calcadas_FCT Planimetria Calcada_Podotatil_FCT_L2D.dxf Calcada_Podotatil_FCT Planimetria Escadas_FCT_L2D.dxf Escadas_FCT Planimetria Passarelas_Elevadas_FCT_L2D.dxf Passarelas_Elevadas_FCT Planimetria Esportes_FCT_L2D.dxf Esportes_FCT Planimetria Predios_FCT_L2D.dxf Predios_FCT Planimetria Obras_FCT_L2D.dxf Obras_FCT Planimetria
Além dos arquivos dxf você deverá importar também um arquivo .spr, para tanto, a partir da lista suspensa escolha esse formato e depois clique no nome do arquivo Rampas_FCT_L2D.spr.
Clique em Abrir na janela de diálogo. Observe que a janela de Importação é um pouco diferente pois não há o botão layer. Clique na aba Saída, mantenha a categoria Planimetria mas digite o nome do PI como Rampas_FCT. Clique em Executar. Tendo finalizado o processo de importação, clique em Fechar.
Para facilitar a exibição de todos os PIs como Linhas, clique com o botão direito do mouse sobre o PI Areas_FCT (que já está sendo exibido como Linhas) e escolha a opção Atribuir a todos.
Observe como há uma boa concordância entre os dados matriciais (Recorte_RGB) e os dados vetoriais, uma vez que todos estão georreferenciados em UTM Sirgas2000.
Será aberta uma janela chamada Visuais de Apresentação Gráfica. Clique na aba Áreas e no botão Cor. O SPRING exibirá uma paleta de cores a partir da qual você poderá escolher uma que possa ser associada com a Área da FCT. Considerando que a cobertura vegetal predominante é formada por gramíneas, vamos escolher a cor Verde e clicar em OK.
A janela de Visuais de Apresentação Gráfica agora mostra a cor escolhida e ainda nos permite definir o Estilo, no nosso caso vamos manter Sólido. Clique em Executar e depois em Fechar. De volta à janela Modelo de Dados clique em Executar e em Fechar.
Edição Vetorial
Para facilitar as próximas atividades desabilite todos os PIs de todas as Categorias e exiba como linhas somente o PI Areas_FCT da Categoria Planimetria. Ative o PI clicando sobre o nome dele e constate que no rodapé da tela o nome do PI aparece escrito como o PI Ativo. Clique com o botão direito do mouse sobre o nome do PI Areas_FCT e escolha a opção Edição Vetorial.
Uma tela com outro design será mostrada, na qual há mais recursos do que os que tínhamos visto antes. Observe que no rodapé consta que estamos editando o PI Areas_FCT.
Clique em no menu vertical à direita. Note que agora o SPRING exibe no rodapé que há 3 nós ajustados.
Clique em Aplicar em Todos.
Tendo finalizado esta etapa, clique em Fechar na janela flutuante. Em seguida clique em para Sair da Edição Vetorial.
De volta ao Painel de Controle, exiba o PI Areas_FCT somente como Classes. Clique em para exibir
a legenda temática. Observe que a legenda será mostrada mas ainda está incompleta. Clique na extremidade inferior do triângulo que antecede o nome do PI para completar a legenda.
Para dar continuidade, vamos precisar criar uma nova classe temática associada com a categoria
Planimetria. Para tanto, clique em. Clique sobre o nome da Categoria Planimetria, depois clique na aba Classes Temáticas. Digite o nome da nova classe como Vias_Internas_FCT. Clique em Criar e Executar.
Ao entrar na Edição Vetorial clique em para ajustar nós.
Não clique em pois não vamos representar as vias internas como polígonos e sim como linhas. Agora
você pode clicar em para associar o PI Vias_Internas_FCT com a Classe Temática Vias_Internas_FCT. Escolha a Operação Associar e escolha a Entidade Linha.
Clique em Aplicar em Todos e note que todas as linhas que antes eram mostradas em vermelho agora são mostradas em cinza ardósio escuro.
Clique em Fechar na janela flutuante e depois clique em para Sair da Edição Vetorial.
Criação de novas classes temáticas e definição dos visuais
Agora vamos criar de uma só vez todas as outras Classes Temáticas. Para tanto, clique em. Clique sobre o nome da Categoria Planimetria, depois clique na aba Classes Temáticas. Digite o nome de cada uma das novas classes temáticas. Clique em Criar e Executar.
Exibição do mapa temático e produção de arquivo JPG
Exiba os PIs como classes e produza seu mapa temático, exiba a legenda. Para gerar um arquivo que possa ser utilizado em outro aplicativo ou ser inserido em um relatório ilustrado, clique em Arquivo-> Salvar como imagem JPG. Salve a imagem do Mapa da FCT na pasta C:\Curso_SPRING521 para uso posterior.
Abra o arquivo JPG resultante para conferir como ficou.
Exportação de arquivos vetoriais
De volta ao SPRING, exporte cada PI como KML.
Exibição de arquivos vetoriais no Google Earth
Abra os arquivos KML no Google Earth, seguindo as orientações anteriores.
Compare a representação vetorial com a imagem de satélite e faça um controle de qualidade visual. Salve seus resultados para utilizar posteriormente na elaboração do relatório ilustrado.
Chegamos ao final da nossa segunda aula, feche o SPRING e não se preocupe, pois todos os dados estão salvos para uso na próxima aula.
