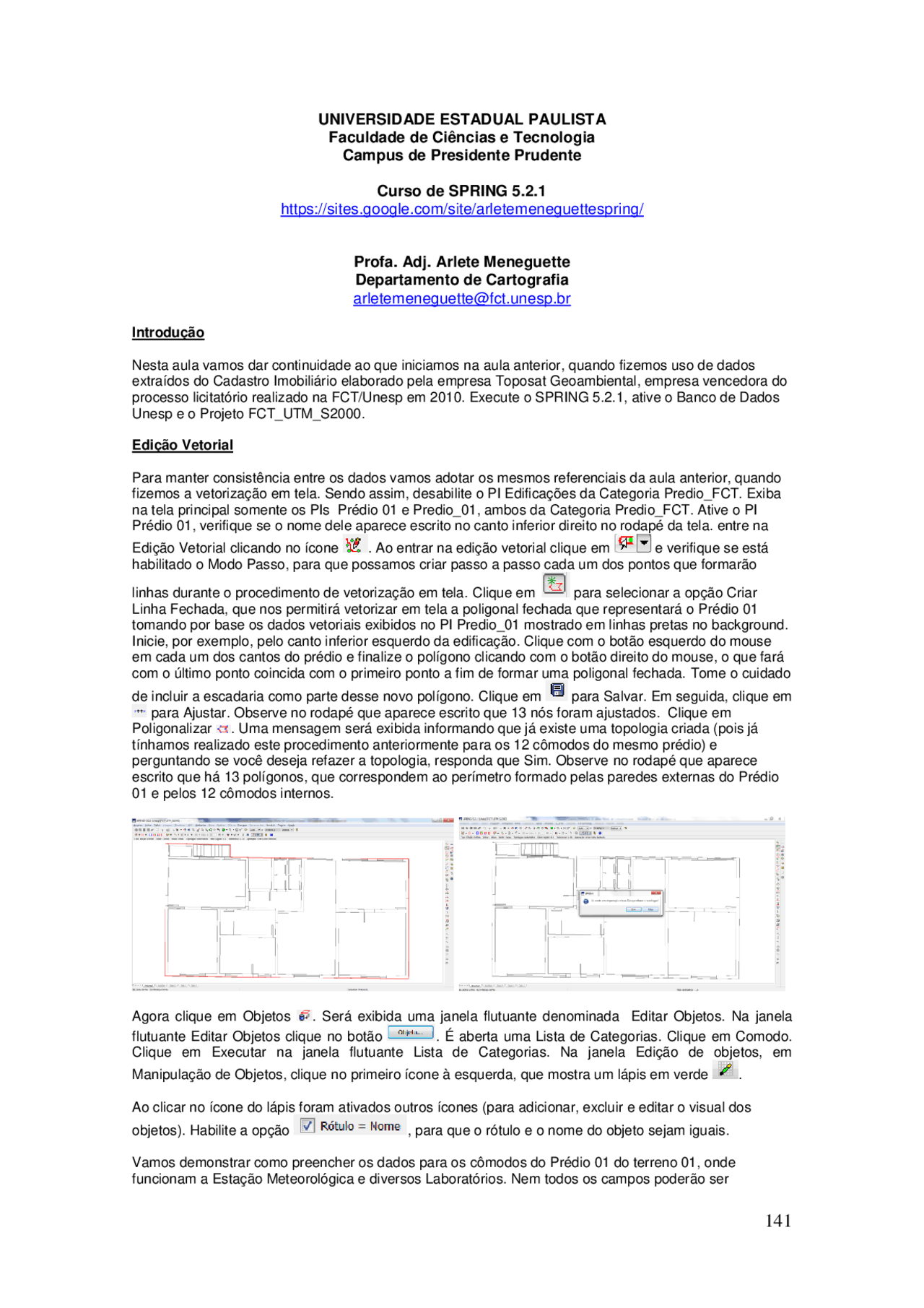

UNIVERSIDADE ESTADUAL PAULISTA
Faculdade de Ciências e Tecnologia
Campus de Presidente Prudente
Curso de SPRING 5.2.
https://sites.google.com/site/arletemeneguettespring/
Profa. Adj. Arlete Meneguette
Departamento de Cartografia
Introdução
Nesta aula vamos dar continuidade ao que iniciamos na aula anterior, quando fizemos uso de dados extraídos do Cadastro Imobiliário elaborado pela empresa Toposat Geoambiental, empresa vencedora do processo licitatório realizado na FCT/Unesp em 2010. Execute o SPRING 5.2.1, ative o Banco de Dados Unesp e o Projeto FCT_UTM_S2000.
Edição Vetorial
Para manter consistência entre os dados vamos adotar os mesmos referenciais da aula anterior, quando fizemos a vetorização em tela. Sendo assim, desabilite o PI Edificações da Categoria Predio_FCT. Exiba na tela principal somente os PIs Prédio 01 e Predio_01, ambos da Categoria Predio_FCT. Ative o PI Prédio 01, verifique se o nome dele aparece escrito no canto inferior direito no rodapé da tela. entre na
Edição Vetorial clicando no ícone. Ao entrar na edição vetorial clique em e verifique se está habilitado o Modo Passo, para que possamos criar passo a passo cada um dos pontos que formarão
linhas durante o procedimento de vetorização em tela. Clique em para selecionar a opção Criar Linha Fechada, que nos permitirá vetorizar em tela a poligonal fechada que representará o Prédio 01 tomando por base os dados vetoriais exibidos no PI Predio_01 mostrado em linhas pretas no background. Inicie, por exemplo, pelo canto inferior esquerdo da edificação. Clique com o botão esquerdo do mouse em cada um dos cantos do prédio e finalize o polígono clicando com o botão direito do mouse, o que fará com o último ponto coincida com o primeiro ponto a fim de formar uma poligonal fechada. Tome o cuidado
de incluir a escadaria como parte desse novo polígono. Clique em para Salvar. Em seguida, clique em para Ajustar. Observe no rodapé que aparece escrito que 13 nós foram ajustados. Clique em Poligonalizar. Uma mensagem será exibida informando que já existe uma topologia criada (pois já tínhamos realizado este procedimento anteriormente para os 12 cômodos do mesmo prédio) e perguntando se você deseja refazer a topologia, responda que Sim. Observe no rodapé que aparece escrito que há 13 polígonos, que correspondem ao perímetro formado pelas paredes externas do Prédio 01 e pelos 12 cômodos internos.
Agora clique em Objetos. Será exibida uma janela flutuante denominada Editar Objetos. Na janela
flutuante Editar Objetos clique no botão. É aberta uma Lista de Categorias. Clique em Comodo. Clique em Executar na janela flutuante Lista de Categorias. Na janela Edição de objetos, em
Manipulação de Objetos, clique no primeiro ícone à esquerda, que mostra um lápis em verde.
Ao clicar no ícone do lápis foram ativados outros ícones (para adicionar, excluir e editar o visual dos
objetos). Habilite a opção , para que o rótulo e o nome do objeto sejam iguais.
Vamos demonstrar como preencher os dados para os cômodos do Prédio 01 do terreno 01, onde funcionam a Estação Meteorológica e diversos Laboratórios. Nem todos os campos poderão ser
preenchidos por falta de informação. Uma delas e a mais séria é a ausência de informação na planta baixa no que se refere à área do Hall interno do Prédio 1 que está figurando como se tivesse zero metros quadrados. Note que todos os valores numéricos com casas decimais devem ser inseridos no SPRING adotando ponto e não vírgula!!
nome =rótulo
uso constru4 forro piso fone vinculo usuario1 usuario 1 Laboratório de Mapeamento Móvel
19.726 laje cerâmica 1832295865 Departamento de Cartografia
João Fernando Custodio da Silva 2 Laboratório de Mapeamento Móvel
23.961 laje cerâmica 1832295865 Departamento de Cartografia
João Fernando Custodio da Silva 3 Estação Meteorológica
12.496 laje cerâmica 1832295846 Departamento de Geografia
José Tadeu Garcia Tommaselli 4 Laboratório de Climatologia
32.97 laje paviflex 1832295859 Departamento de Geografia
Margarete Trindade Amorim 5 Laboratório de Geodésia Espacial
25.054 laje paviflex 1832295868 Departamento de Cartografia
João Francisco Galera Monico 6 Laboratório de Geodésia Espacial
20.262 laje paviflex 1832295868 Departamento de Cartografia
João Francisco Galera Monico 7 Copa 14.48 laje cerâmica 8 Depósito 1.31 laje cerâmica 9 Banheiro 1.31 laje cerâmica 10 Banheiro 1.31 laje cerâmica 11 Hall laje cerâmica 12 Hall 4.58 laje cerâmica
A primeira informação que precisamos inserir é o nome=rótulo. Uma alternativa viável é considerar a ordem numérica crescente. Digite o texto do rótulo (exemplo: “ 1 ” para indicar o primeiro item cadastrado).
Clique em Adicionar (ícone com símbolo de adição em azul ). Clique na primeira linha que corresponde ao primeiro prédio sendo cadastrado, note a linha que fica destacada por tarja azul. Tanto o nome quanto o rótulo foram preenchidos automaticamente com o mesmo texto informado anteriormente.
Clique duas vezes com o botão esquerdo do mouse na célula que corresponde à coluna uso. Digite: “Laboratório de Mapeamento Móvel”. Repita o mesmo procedimento adotado para os demais itens desse cômodo. Observe que ncomodo deveria incluir não só o número do prédio mas também o número do cômodo, entretanto os cômodos não aparecem numerados na planta baixa do Cadastro Imobiliário.
Clique em para Salvar suas edições do primeiro item inserido e dê continuidade com a inserção de cada um dos demais itens. O resultado no SPRING se assemelha à tabela apresentada anteriormente:
Observe que não é possível associar a representações gráficas. Clique novamente no lápis verde. Note que agora está habilitada a possibilidade de associar as representações gráficas. Escolha operação Associar e Entidade Polígono. Note que no rodapé aparece a mensagem Selecione um objeto. Na janela flutuante Editar Objetos, clique na primeira linha da tabela, que passa a ser destacado com tarja azul. Clique na tela do SPRING dentro do polígono do Laboratório de Mapeamento Móvel, que fica destacado com preenchimento padrão em azul (cor padrão do SPRING) para indicar que a operação foi bem
Mas você se recorda que vetorizamos mais um polígono: aquele que representa a parte externa do Prédio
- Ainda não fizemos a associação entre esse polígono e o objeto correspondente. Para fazermos isso vamos entrar novamente na Edição Vetorial. Agora clique em Objetos. Será exibida uma janela
flutuante denominada Editar Objetos. Na janela flutuante Editar Objetos clique no botão. É aberta uma Lista de Categorias. Clique em Predio. Clique em Executar na janela flutuante Lista de Categorias. Todos os atributos inseridos em aulas anteriores permanecem intactos no banco de dados, mas os novos campos criados nesta aula ainda não foram preenchidos.
Na janela Editar Objetos clique na primeira linha que corresponde ao Prédio da Estação Meteorológica e Laboratórios. Em seguida clique no polígono que representa o mencionado prédio (por exemplo, próxima da escadaria que ainda está em branco por não ter sido associada na etapa anterior quando os cômodos foram vinculados aos objetos). Note que agora o prédio todo aparece preenchido em azul, indicando que a operação foi bem sucedida. Além disso, no rodapé da janela Editar Objetos aparece escrito que o polígono 13 foi associado.
Na janela Edição de objetos, em Manipulação de Objetos, clique no primeiro ícone à esquerda, que
mostra um lápis em verde.
Ao clicar no ícone do lápis foram ativados outros ícones (para adicionar, excluir e editar o visual dos objetos). Clique na primeira linha, que corresponde ao Prédio da Estação Meteorológica. Insira cada um dos atributos que ainda não constam da tabela, para tanto, clique duas vezes dentro da célula correspondente e depois digite os dados que ainda estão faltando: Número da folha que representa o prédio ( nfolha ): 01 Área do prédio ( constru2 , em metros quadrados): 185. Área total ( constru3 , em metros quadrados): 244. Pé direito (pe, em metros): 2.
Clique em para Salvar suas edições no item inserido. Feche a janela flutuante e clique em para sair da Edição Vetorial. No Painel de Controle mantenha exibido e ativado somente o PI Prédio 01 da categoria Predio_FCT. Habilite as opções Linhas e Objetos. Amplie no entorno do prédio já cadastrado. Note que o polígono do prédio associado na etapa anterior está preenchido em azul (cor padrão do SPRING).
A janela flutuante Visualização de Objetos é exibida, sendo mostrada também a tabela com os dados descritivos. Desta vez a planta baixa é mostrada com os polígonos dos cômodos preenchidos em azul, embora as paredes e a escadaria estejam em branco (pois não foram associadas com essa categoria de objetos, lembra-se?).
a) Consulta por Apontamento
Olhe atentamente para os botões de atalho associados com a Tabela. Note que é possível escolher a cor
a partir de uma lista suspensa. Escolha vermelho, por exemplo. Clique com o botão esquerdo do mouse sobre a tabela na sexta linha e observe que o cômodo escolhido na tabela (Estação Meteorólogica) é destacado na representação vetorial (preenchida em vermelho). Esta operação é conhecida como Consulta por Apontamento e pode ser feita tanto no mapa quanto na tabela, pois há um vínculo entre eles através de uma chave primária.
Clique novamente com o botão esquerdo do mouse sobre a sexta linha da tabela para desselecionar o item.
b) Consulta por Atributo
Na janela flutuante Visualização de Objetos , clique no ícone Consulta por
Atributos.
Na janela que se abre selecione o atributo “uso”, a operação (“igual a”) e clique no botão.
Selecione “Laboratório de Geodésia Espacial” a partir da lista de itens apresentada na janela Consulta por Atributo.
Note a expressão lógica automaticamente construída: CG000035->uso = 'Laboratório de Geodésia
Espacial'. Clique em.
Observe que no mapa e na tabela somente os cômodos ocupados pelo Laboratório de Geodésia Espacial foram destacados, apesar de se tratar de dois cômodos distintos. Isso se deve ao fato do nome do laboratório estar associado a ambos os cômodos.
Clique em e depois em na janela Consulta por Atributo. Clique em na janela Visualização de Objetos para Desfazer a consulta.
Uma nova consulta pode ser feita usando os demais atributos já inseridos, por exemplo, o vínculo e o tipo de piso que pode ser cerâmica ou paviflex. Sendo assim, escolha como atributo “vinculo”, operação “igual
a” e valor “Departamento de Cartografia”. Em seguida clique em. Escolha o atributo “piso”, operação “igual a” e o valor “cerâmica”. Observe que automaticamente é criada a expressão lógica: CG000035->vinculo = 'Departamento de Cartografia' .AND. CG000035->piso = 'cerâmica'. Clique em Executar. Observe no mapa e na tabela o resultado. Verifique que somente os cômodos que têm vínculo com o Departamento de Cartografia e que têm piso de cerâmica foram identificados na consulta e aparecem preenchidos em azul. Os cômodos que têm piso de Paviflex foram excluídos mesmo que estejam vinculados ao Departamento de Cartografia.
Faça uma consulta para identificar os cômodos onde não há telefone.
Faça uma consulta para identificar os cômodos que têm área maior que 20 metros quadrados.
Faça uma consulta para identificar os cômodos que têm área maior que 20 metros quadrados e que tenham vínculo com o Departamento de Geografia.
