Introdução
Na aula anterior fizemos uso de dados extraídos das escrituras das áreas de terras (lavradas em cartório) e também do Inventário Geral do Sistema de Controle de Bens Imóveis da Pró-Reitoria de Administração (PRAD) da Unesp. Nesta aula vamos dar continuidade fazendo uso do Cadastro Imobiliário elaborado pela empresa Toposat Geoambiental, empresa vencedora do processo licitatório realizado na FCT/Unesp em 2010.

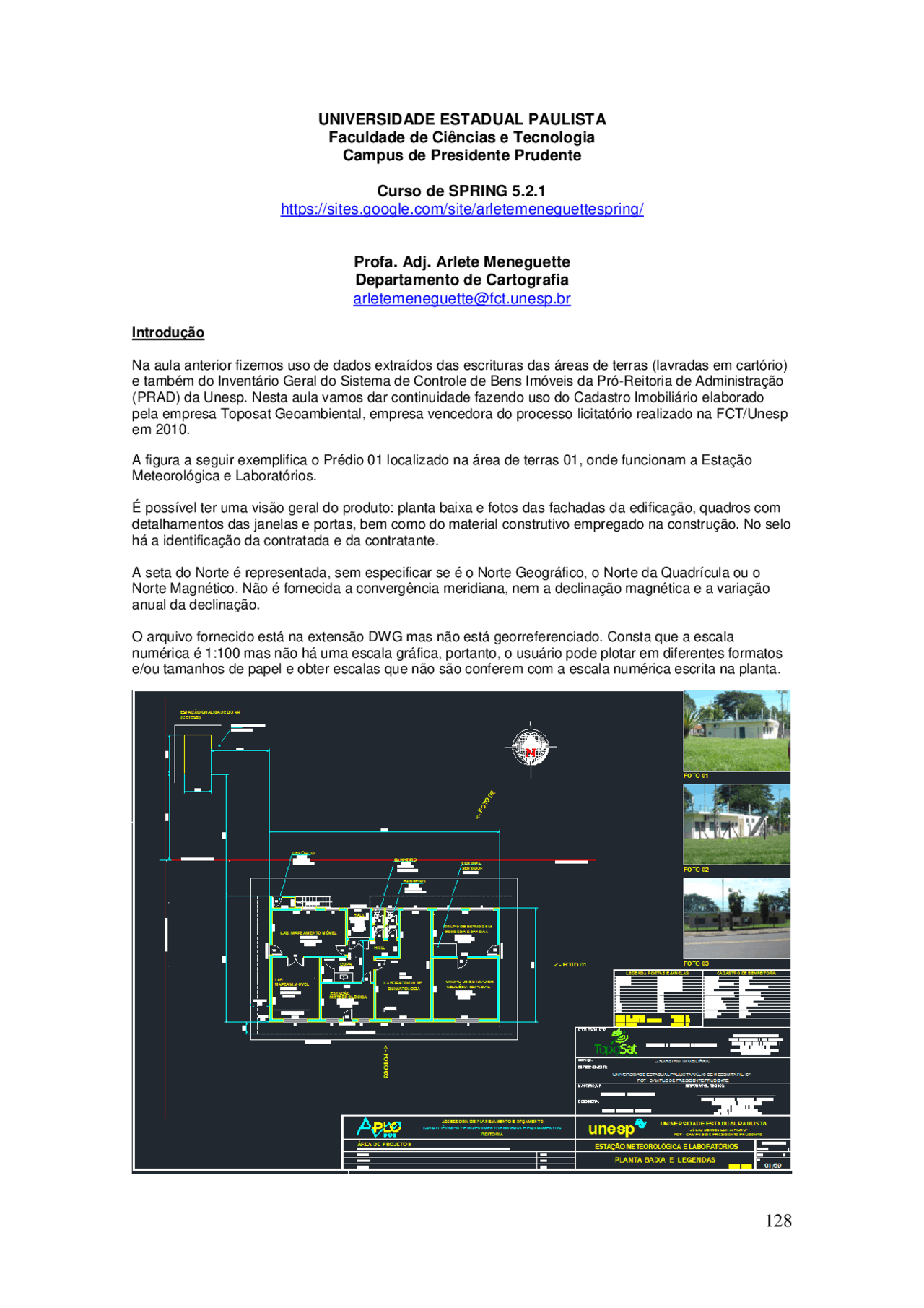

A figura a seguir exemplifica o Prédio 01 localizado na área de terras 01, onde funcionam a Estação Meteorológica e Laboratórios.
É possível ter uma visão geral do produto: planta baixa e fotos das fachadas da edificação, quadros com detalhamentos das janelas e portas, bem como do material construtivo empregado na construção. No selo há a identificação da contratada e da contratante.
A seta do Norte é representada, sem especificar se é o Norte Geográfico, o Norte da Quadrícula ou o Norte Magnético. Não é fornecida a convergência meridiana, nem a declinação magnética e a variação anual da declinação.
O arquivo fornecido está na extensão DWG mas não está georreferenciado. Consta que a escala numérica é 1:100 mas não há uma escala gráfica, portanto, o usuário pode plotar em diferentes formatos e/ou tamanhos de papel e obter escalas que não são conferem com a escala numérica escrita na planta.
Cada folha recebeu uma numeração sequencial, que nem sempre coincide com o número do prédio no Inventário Geral. No caso do Prédio 01 da área de terras 01 há coincidência e a folha é a de número 01 de um total de 69 folhas.
As demais informações descritivas, fornecidas em quadros, são as seguintes: Área do prédio (em metros quadrados) Área de beiral em balanço (em metros quadrados) Área total (em metros quadrados) Pé direito (em metros) Medidas de portas em janelas (em metros) Material utilizado na estrutura da construção Material utilizado na alvenaria da construção Material utilizado na estrutura da cobertura da construção Material utilizado na cobertura da construção Material utilizado no forro da construção Tipo de revestimento interno Tipo de revestimento externo Tipo de piso interno Tipo de piso externo Tipo de pintura interna Tipo de pintura externa Material utilizado nos caixilhos Material utilizado no entorno do prédio
O texto a seguir é a transcrição do conteúdo, tal como ele é apresentado no Cadastro Imobiliário, elaborado pela Toposat em 2010. Observe que a área total não confere com aquela apresentada no Inventário Geral, que está desatualizado! Na planta baixa, os valores numéricos são apresentados com a separação das casas decimais empregando vírgula.
Número da folha que representa o prédio: 01 Nome pelo qual o prédio é conhecido: Estação Meteorológica e Laboratórios Área do prédio (em metros quadrados): 185, Área de beiral em balanço (em metros quadrados): 59, Área total (em metros quadrados): 244, Pé direito (em metros): 2, Medidas de portas em janelas (em metros): [há 3 portas e 5 janelas listadas] Material utilizado na estrutura da construção: concreto Material utilizado na alvenaria da construção: tijolo Material utilizado na estrutura da cobertura da construção: madeira Material utilizado na cobertura da construção: laje impermeabilizada Material utilizado no forro da construção: laje Tipo de revestimento interno: reboco paulista Tipo de revestimento externo: reboco paulista Tipo de piso interno: cerâmica/paviflex Tipo de piso externo: cimentado Tipo de pintura interna: látex/esmalte Tipo de pintura externa: latex Material utilizado nos caixilhos: ferro Material utilizado no entorno do prédio (referido no quadro como “Arruamento”): gramado
A planta baixa do Prédio 01 da área de terras 01, elaborada originalmente na escala 1:100, é mostrada abaixo:
Em seguida, clique em e crie um novo Plano de Informação denominado “ Predio 01 ”, associado à Categoria Predio_FCT. Digite 1000 como denominador da escala. Clique em Criar e depois em Fechar.
Para criar e alterar os objetos, a partir do menu principal do SPRING clique no ícone de Objeto e Não Espacial. Na aba Tabelas da janela flutuante Objeto e Não Espacial observe que já existem vários objetos dentre os quais Lotes, FCT e Predio, que criamos anteriormente. Para alterar algum Objeto selecione o nome do objeto a ser alterado (Predio) e depois clique na aba Atributos.
Na aba Atributos já constam vários atributos inseridos anteriormente: Número do terreno onde a edificação está localizada: nterreno (inteiro) Número do prédio: npredio (inteiro) Nome pelo qual o prédio é conhecido: nopredio (texto) Número de pavimentos: paviment (inteiro) Tipo de material usado na construção: material (texto) Área construída (em metros quadrados): constru (real) Destino: texto (1024 caracteres) destino (texto) Data da incorporação: incorpor (data) Área da FCT/Unesp onde o terreno está localizado: nomearea (texto)
Nem todas as informações fornecidas no Cadastro Imobiliário serão inseridas em nosso banco de dados georreferenciados. Algumas podem ser consideradas mais relevantes para fins didáticos, sejam elas representadas por tipos inteiro, real, data ou texto, como se segue: Número da folha que representa o prédio: nfolha (inteiro) Nome pelo qual o prédio é conhecido: nompre (texto) Área do prédio (em metros quadrados): constru2 (real) Área total (em metros quadrados): constru3 (real) Pé direito (em metros): pe (real)
Em nome do atributo digite o nome sugerido acima e escolha tipo indicado (inteiro, real, texto ou data). Clique em Inserir.
Clique novamente na aba Tabelas, clique em Executar. Agora vamos criar um novo objeto, denominado Comodo. Selecione o nome do objeto a ser alterado (Comodo) e depois clique na aba Atributos. Na aba Atributos já consta o atributo geoid.
Nem todas as informações fornecidas na planta baixa do Cadastro Imobiliário serão inseridas em nosso banco de dados georreferenciados. Algumas podem ser consideradas mais relevantes para fins didáticos, sejam elas representadas por tipos inteiro, real, data ou texto, como se segue:
o uso: uso (texto) a área: constru4 (real) o tipo de forro: forro (texto) o tipo de piso: piso (texto)
Informações complementares podem ser fornecidas por outras fontes, por exemplo, os números dos telefones (com DDD) estão disponíveis em http://pabx.fct.unesp.br/lista.php sendo possível, também, saber qual o Departamento ao qual cada Laboratório está vinculado. Entretanto, para generalizar o vínculo é preferível não fazer uso do termo “departamento”, pois em outros casos não haverá um departamento associado ao cômodo. Desta forma, vamos fazer uso do termo “vinculo”. Em alguns casos, pode haver um ou mais responsáveis ou usuários do cômodo como ocorre, por exemplo, nas salas de permanência dos docentes vinculados aos departamentos. Sendo assim, vamos criar um novo atributo “usuário” prevendo a possibilidade de haver mais que um usuário por cômodo. Cabe ressaltar que embora não haja indicação explícita sobre o número de cada cômodo nesse prédio usado como protótipo em outros prédios há outros prédios em que há indicação do número do cômodo mas não é informado o uso explicitamente.
Sendo assim, crie novos atributos: Número do telefone: fone (inteiro) Vínculo: vinculo (texto) Usuários: usuario1 , usuario2, usuario3, usuario4, usuario
Clique em Executar e depois em Fechar.
Exibição de dados vetoriais importados
No Painel de Controle agora deve estar sendo exibida a Categoria cadastral denominada Predio_FCT e o PI a ela associado chamado Predio_01 para o qual agora há conteúdo que pode ser exibido como Linhas.
Registro modo tela de dados vetoriais
Ative novamente o Projeto FCT_UTM_S2000.
Agora exiba somente o PI Edificações da Categoria Predios_FCT, amplie para mostrar em detalhe o Prédio da Estação Meteorológica, note que somente o perímetro externo é mostrado. A partir do menu principal do SPRING clique em Arquivo->Registro. Três janelas flutuantes serão mostradas, uma delas denominada Registro de Imagem permitirá que você escolha Tela como modo de Aquisição. Selecione a opção Plana em Coordenadas de Referência. Clique no botão Plano de Informação nessa mesma janela flutuante. Será aberta outra janela flutuante Predio_FCT e em PIs de Origem escolha Predio_01. Clique
em Executar e Fechar. Agora na Tela Auxiliar você já poderá ver os dados vetoriais mostrando o Prédio da Estação Meteorológica. Amplie a representação para mostrar em detalhe a área de estudo, note que além do perímetro são mostradas as paredes, portas, janelas e os degraus da escada que leva ao mezanino. Exiba lado a lado a tela principal e a tela auxiliar, para facilitar a identificação de pontos homólogos. Observe que há alguns pontos potenciais que podem ser adotados como referência.
Na janela Registro de Imagens, digite o nome do primeiro ponto de controle como “ pnt1 ”. Um aviso será exibido “Selecione ponto de referência”, clique em OK. Clique com o botão esquerdo do mouse no local escolhido na tela principal e note que aparecerá um ponto na tela auxiliar, clique com o botão esquerdo do mouse sobre esse ponto e arraste-o para o local correspondente ao do ponto mostrado na tela principal.
Amplie ambas as telas para exibir os pontos com o maior detalhamento possível, a fim de favorecer sua pontaria.
As demais figuras a seguir são mostradas sem zoom para que você possa saber a posição e distribuição dos pontos. Clique em Salvar na janela de Registro de Imagem e em seguida clique em OK no aviso “Número de pontos de controle foi insuficiente”. Digite o nome do segundo ponto como “ pnt2 ” e repita os mesmos procedimentos já adotados para o ponto pt1. Lembre-se de Salvar, a cada ponto.
Clique em Fechar na janela de Registro de Imagens e também feche a tela auxiliar. Na tela principal ainda são exibidos os pontos de controle criados durante o registro modo tela. Para que os pontos deixem de
ser mostrados basta clicar em.
Mosaicagem de dados vetoriais
No Painel de Controle ative o PI Predio 01 da Categoria Predio_FCT, no qual não há ainda nenhum conteúdo. Uma alternativa seria importar novamente os dados vetoriais, mas vamos adotar a mesma abordagem das aulas anteriores: mosaicagem de dados vetoriais importados previamente. A partir do menu principal do SPRING clique em Cadastral e escolha Mosaico. Na janela flutuante Mosaico habilite a
caixa , selecione o Projeto FCT_NO_PROJECTION, a Categoria Predio_FCT e o PI de Origem Predio_01. Selecione a representação Linhas. Escolha copiar todo o conteúdo. Clique em Executar. Será solicitado o caminho onde foi salvo o arquivo “predio01.pro”. Clique no nome desse arquivo e depois em Abrir.
Exibição de dados vetoriais e suas coordenadas UTM
Exiba o PI Predio 01 da Categoria Predio_FCT como Linhas e para provar que agora a planta baixa está
mesmo georreferenciada, habilite a opção para exibir as coordenadas Planas
Ao movimentar o mouse na tela principal as coordenadas UTM serão mostradas interativamente. A fim de comparar as representações do Prédio da Estação Meteorológica, exiba agora o PI Edificações da Categoria Predios_FCT como Linhas e Objetos. Observe que houve um excelente registro entre as representações, entretanto, note que a representação dos cômodos do prédio é feita por um conjunto de linhas e não como polígonos independentes, o que se mostra necessário para associar posteriormente com os objetos contendo atributos.
Edição Vetorial
No Painel de Controle, desabilite o PI Edificações da Categoria Predios_FCT. Ative e exiba somente o PI Predio 01 da Categoria Predio_FCT como Linhas. Amplie para mostrar a edificação em detalhes.
Clique em , habilite a caixa e clique em. Na aba Linhas clique em Cor e altere cor selecionada para Preto, depois clique em OK. Em seguida clique em Executar e note que as linhas que representam os elementos da edificação agora são mostradas em preto e não mais em vermelho.
mouse, o que fará com o último ponto coincida com o primeiro ponto a fim de formar uma poligonal fechada. Repita o procedimento para o próximo cômodo e assim sucessivamente.
Ao finalizar a vetorização em tela clique em para Salvar os resultados. Em seguida, clique em para Ajustar. Observe no rodapé que aparece escrito que 12 nós foram ajustados. Clique em Poligonalizar. Observe no rodapé que aparece escrito que há 12 polígonos, que correspondem aos 12 cômodos do
Prédio 01. Saia da edição vetorial clicando em.
Comparação entre PIs exibidos como Linhas
Note que no Painel de Controle agora o PI Prédio 01 da Categoria Predio_FCT possibilita a exibição dos vetores como Linhas, as quais foram construídas através de vetorização em tela na etapa anterior. As linhas são mostradas em vermelho (cor padrão do SPRING), mas a cor pode ser editada como demonstramos anteriormente.
Para tanto, clique em em , habilite a caixa e clique em. Na aba Linhas clique em Cor e altere cor selecionada para cinza, depois clique em OK. Em seguida clique em Executar e note que as linhas que representam os elementos da edificação agora são mostradas em cinza e não mais em vermelho.
Entretanto, os cômodos parecem estar soltos, sem o contorno do Prédio 01, sem ter um polígono no seu entorno que represente a parte externa formada por paredes. Exiba o PI Predio_01 da Categoria Predio_FCT para ter novamente uma referência visual. Em seguida desabilite o PI Predio_01 e exiba o PI Edificações da Categoria Predio_FCT e compare com o PI Predio_01 da Categoria Predio_FCT. Veja que a escadaria não é representada no PI Predio_01 da Categoria Predio_FCT. Exiba todos os três PIs e note que há um bom registro e concordância entre todos eles.
Chegamos ao final da nossa décima primeira aula, feche o SPRING e não se preocupe, pois todos os dados estão salvos para uso posterior.
