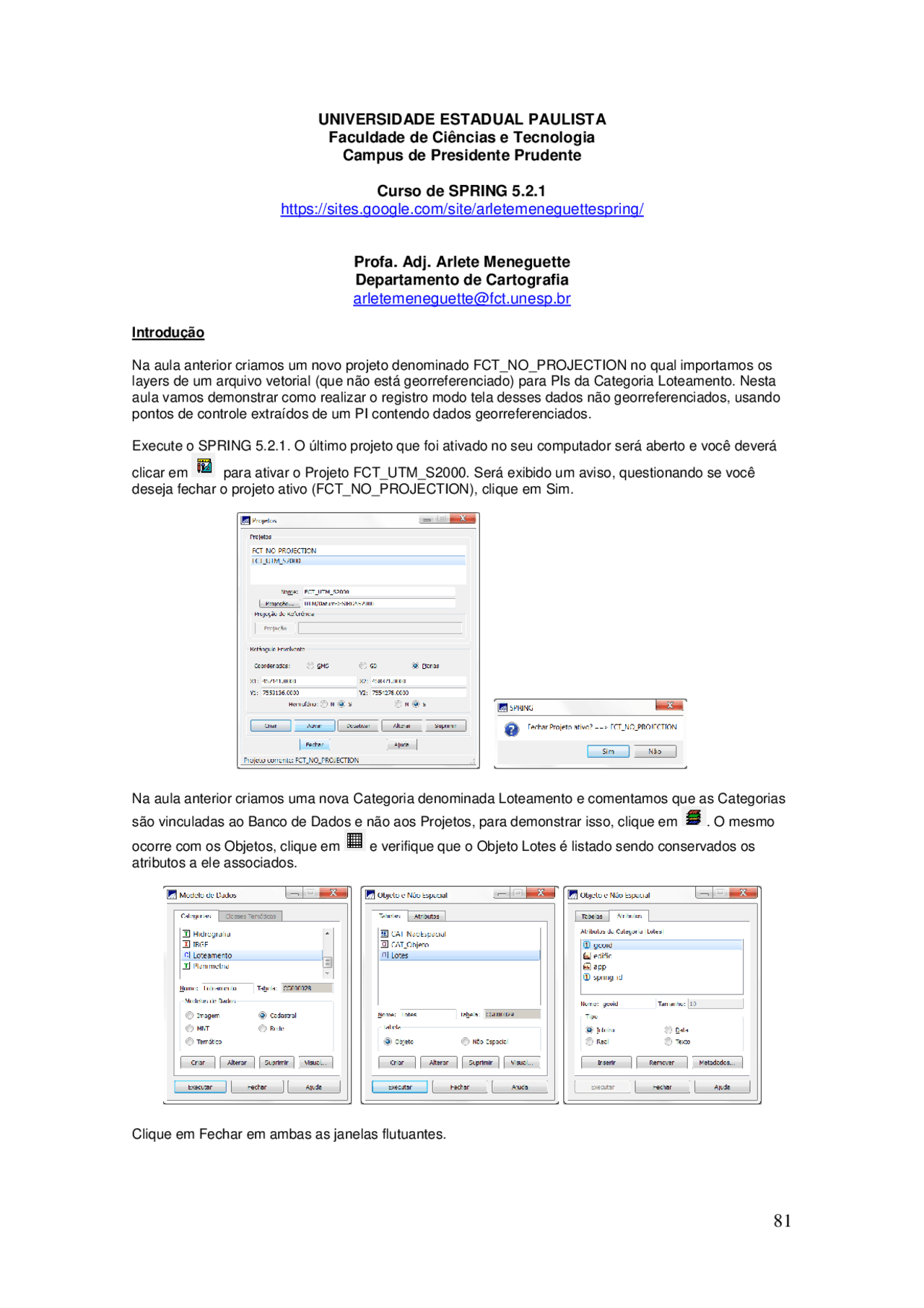

UNIVERSIDADE ESTADUAL PAULISTA
Faculdade de Ciências e Tecnologia
Campus de Presidente Prudente
Curso de SPRING 5.2.
https://sites.google.com/site/arletemeneguettespring/
Profa. Adj. Arlete Meneguette
Departamento de Cartografia
Introdução
Na aula anterior criamos um novo projeto denominado FCT_NO_PROJECTION no qual importamos os layers de um arquivo vetorial (que não está georreferenciado) para PIs da Categoria Loteamento. Nesta aula vamos demonstrar como realizar o registro modo tela desses dados não georreferenciados, usando pontos de controle extraídos de um PI contendo dados georreferenciados.
Execute o SPRING 5.2.1. O último projeto que foi ativado no seu computador será aberto e você deverá
clicar em para ativar o Projeto FCT_UTM_S2000. Será exibido um aviso, questionando se você deseja fechar o projeto ativo (FCT_NO_PROJECTION), clique em Sim.
Na aula anterior criamos uma nova Categoria denominada Loteamento e comentamos que as Categorias
são vinculadas ao Banco de Dados e não aos Projetos, para demonstrar isso, clique em. O mesmo
ocorre com os Objetos, clique em e verifique que o Objeto Lotes é listado sendo conservados os atributos a ele associados.
Clique em Fechar em ambas as janelas flutuantes.
Criação de Planos de Informação
Para que os dados vetoriais sejam exibidos posteriormente na tela principal do SPRING é necessário
antes clicar em e criar os PIs “ Quadras ”, “ Lotes ” e “ Córrego ” da Categoria Loteamento, adotando o denominador da escala como “ 1000 ”.
Nesta aula vamos fazer uso de um arquivo vetorial que mostra as quadras da nossa área de estudo, sendo sido fornecido em dwg pelo Grupo Rede, em coordenadas UTM SAD69.
Crie o PI “ MUB ” vinculado com a categoria Planimetria, com denominador da escala “ 1000 ”.
Aquisição e Importação de dados vetoriais
Entre em https://sites.google.com/site/arletemeneguettedxfdwg/dwg/Grupo_Rede.dwg Salve o arquivo na pasta C:\Curso_SPRING521. Ative o PI MUB da categoria Planimetria e observe que o nome do PI aparece escrito no canto inferior direito da tela. A partir do menu principal do SPRING clique em Arquivo->Importar->Importar dados vetoriais e matriciais. Na janela Importação clique em Arquivo e indique o caminho onde salvou o arquivo Grupo_Rede.dwg. Em Entidade mantenha Linha sem ajuste, em Unidade conserve metro, em denominador da escala 1000. Clique em Layer e na lista de layers clique em MUB-GDE. Clique em Mostrar Conteúdo, depois clique em Executar.
Registro modo tela de dados vetoriais
Agora exiba somente o PI MUB. A partir do menu principal do SPRING clique em Arquivo->Registro. Três janelas flutuantes serão mostradas, uma delas denominada Registro de Imagem permitirá que você escolha Tela como modo de Aquisição. Selecione a opção Plana em Coordenadas de Referência. Clique no botão Plano de Informação nessa mesma janela flutuante. Será aberta outra janela flutuante para a seleção do PI. Em Projetos escolha FCT_NO_PROJECTION, em Categorias escolha Loteamento e em PIs de Origem escolha Quadras_Icaray.
Clique em Executar e Fechar. Agora na Tela Auxiliar você já poderá ver os dados vetoriais mostrando as seis quadras do Jardim Icaray. Se preferir, amplie a representação para mostrar em detalhe a área de estudo.
Na janela Registro de Imagens, digite o nome do primeiro ponto de controle como “ pt1 ”. Um aviso será exibido “Selecione ponto de referência”, clique em OK.
Exiba lado a lado a tela principal e a tela auxiliar, para facilitar a identificação de pontos homólogos. Observe que há alguns pontos potenciais que podem ser adotados como referência. Clique com o botão esquerdo do mouse no local escolhido na tela principal e note que aparecerá um ponto na tela auxiliar, clique com o botão esquerdo do mouse sobre esse ponto e arraste-o para o local correspondente ao do ponto mostrado na tela principal. Amplie ambas as telas para exibir os pontos com o maior detalhamento possível, a fim de favorecer sua pontaria. As figuras a seguir são mostradas sem zoom para que você possa saber a posição e distribuição dos pontos.
“ pt5 ”
Finalmente, repita os procedimentos para o “ pt6 ”. Lembre-se de Salvar, a cada ponto.
Na janela Registro de Imagens, clique em Selecionar e depois em Selecionar Todas. Observe que o erro dos pontos de controle pode ser grande em função da dificuldade em encontrar a localização exata dos pontos homólogos.
A distribuição dos pontos de controle é boa, cobrindo praticamente toda a área de interesse.
Mas ainda é possível inserir novos pontos homólogos, apesar que alguns deles estariam bem próximos dos outros já criados, o que possibilitaria escolher aquele que tiver o menor erro para ser ponto de controle e o outro para ser ponto de teste. Dê continuidade ao registro modo tela, criando o “ pt7 ”, lembrando de salvar o resultado a cada novo ponto criado.
“ pt8 ”
“ pt12 ”
“ pt13 ”
Finalmente, crie o “ pt14 ”.
Observe que não há mais pontos homólogos, pois embora haja cantos das quadras na tela auxiliar estes cantos não são representados na tela principal. Esse loteamento Jardim Icaray é circundado pelo Jardim Campo Belo e pelo Jardim Paris e divide quadras com esses bairros, havendo lotes de dois diferentes bairros em uma mesma quadra.
Na janela Registro de Imagens, clique em Selecionar e depois em Selecionar Todas. Observe que o erro dos pontos de controle pode ser grande em função da dificuldade em encontrar a localização exata dos pontos homólogos. Verifique que o erro se altera quando você escolhe polinômio de primeiro ou de segundo grau, ou quando você deseleciona algum ponto (no exemplo abaixo o pt10). Eu prefiro manter todos os pontos, mesmo com erro um pouco maior do que desconsiderar algum ponto que pode fazer falta posteriormente, nesse caso é preferível usar o recurso de Editar/Mover.
Ao clicar em Editar/Mover na janela Registro de Imagem e depois clicar no ponto a ser alterado de posição, a representação desse ponto é alterada tanto na tela principal quanto na auxiliar, sendo agora mostrado em verde, ao invés de laranja.
Clique com o botão esquerdo do mouse sobre o símbolo do ponto e arraste-o para uma nova posição que pareça estar mais correta. Lembre-se de clicar em Salvar após ter movido o ponto. Caso queira manter todos os pontos como sendo de controle, tendo Selecionado Todos, basta clicar em Salvar. Indique o caminho onde deseja salvar o arquivo e o nome que terá, por exemplo, digite “icaray” e adote a extensão padrão PRO (que corresponde a projeção polinomial).
Clique em Fechar na janela de Registro de Imagens e também feche a tela auxiliar. Na tela principal ainda são exibidos os pontos de controle criados durante o registro modo tela.
Será solicitado o caminho onde foi salvo o arquivo “icaray.pro”. Clique no nome desse arquivo e depois em Abrir.
Feche a janela flutuante Mosaico. Observe que agora, no Painel de Controle há uma representação de Linhas associada com o PI Quadras da Categoria Loteamento. Exiba o resultado do registro modo tela e note que nos locais onde não houve pontos de controle ocorreram erros.
O registro modo tela pode ser retomado a fim de aprimorar o resultado final, mas provavelmente não haja uma melhoria substancial, a não ser que outros pontos homólogos sejam encontrados. Deselecione o PI MUB e exiba agora o PI Vias_Base10 da Categoria Planimetria, compare com o PI Quadras da Categoria Loteamento.
Edite o visual do PI Quadras da Categoria Loteamento para dar mais destaque. Para tanto, tendo ativado
o PI a ser editado, clique em. Na janela Planos de Informação habilite a caixa Vetor e clique em Visual. Na janela Visuais de Apresentação Gráfica clique na aba Linhas, escolha a cor Preto e aumente a Largura para 2, altere o Estilo para Traço. Clique em Executar e note que o visual do PI mudou.
