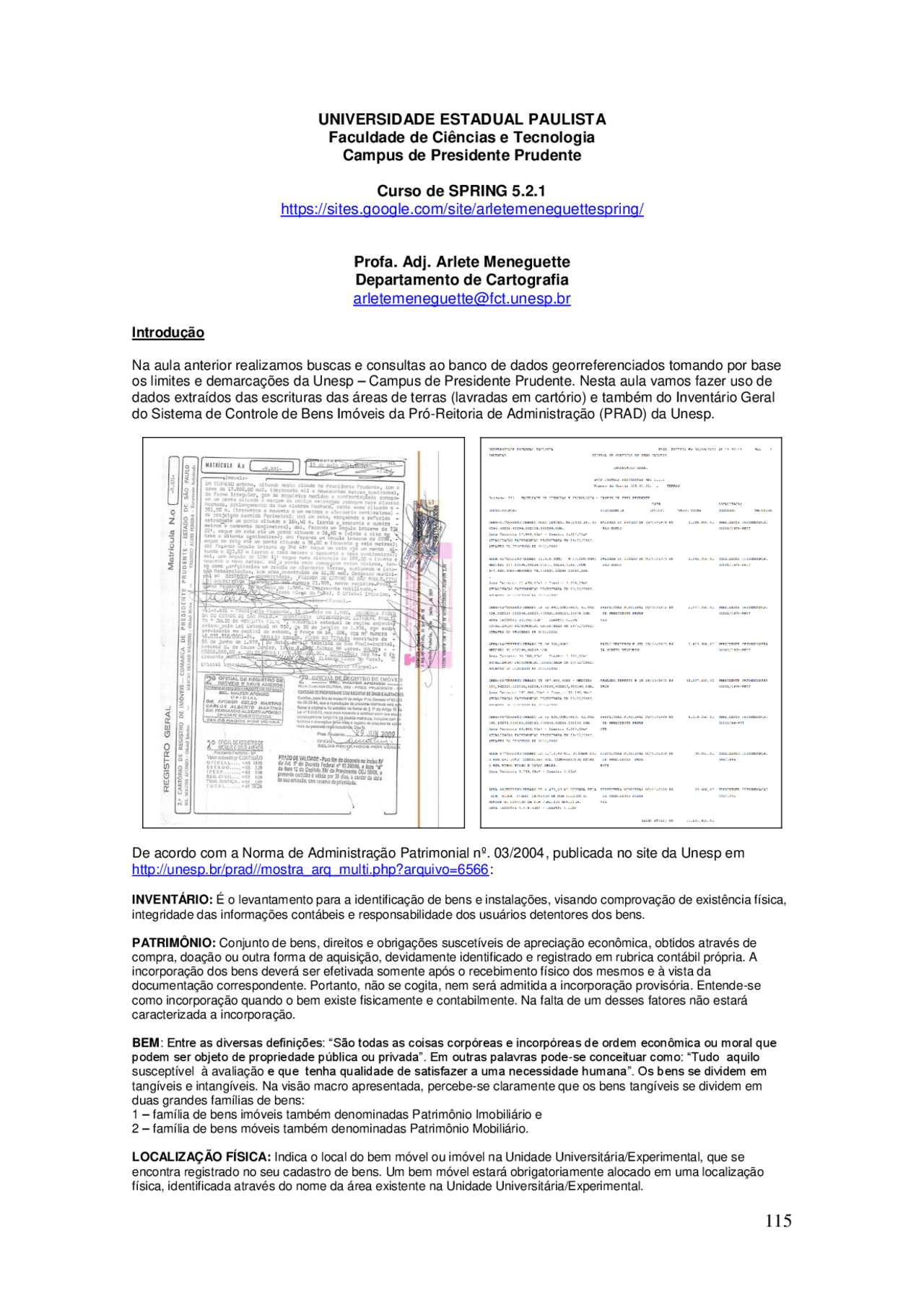

UNIVERSIDADE ESTADUAL PAULISTA
Faculdade de Ciências e Tecnologia
Campus de Presidente Prudente
Curso de SPRING 5.2.
https://sites.google.com/site/arletemeneguettespring/
Profa. Adj. Arlete Meneguette
Departamento de Cartografia
Introdução
Na aula anterior realizamos buscas e consultas ao banco de dados georreferenciados tomando por base os limites e demarcações da Unesp – Campus de Presidente Prudente. Nesta aula vamos fazer uso de dados extraídos das escrituras das áreas de terras (lavradas em cartório) e também do Inventário Geral do Sistema de Controle de Bens Imóveis da Pró-Reitoria de Administração (PRAD) da Unesp.
De acordo com a Norma de Administração Patrimonial nº. 03/2004, publicada no site da Unesp em http://unesp.br/prad//mostra_arq_multi.php?arquivo=6566:
INVENTÁRIO: É o levantamento para a identificação de bens e instalações, visando comprovação de existência física, integridade das informações contábeis e responsabilidade dos usuários detentores dos bens.
PATRIMÔNIO: Conjunto de bens, direitos e obrigações suscetíveis de apreciação econômica, obtidos através de compra, doação ou outra forma de aquisição, devidamente identificado e registrado em rubrica contábil própria. A incorporação dos bens deverá ser efetivada somente após o recebimento físico dos mesmos e à vista da documentação correspondente. Portanto, não se cogita, nem será admitida a incorporação provisória. Entende-se como incorporação quando o bem existe fisicamente e contabilmente. Na falta de um desses fatores não estará caracterizada a incorporação.
BEM : Entre as diversas definições: “São todas as coisas corpóreas e incorpóreas de ordem econômica ou moral que podem ser objeto de propriedade pública ou privada”. Em outras palavras pode-se conceituar como: “Tudo aquilo susceptível à avaliação e que tenha qualidade de satisfazer a uma necessidade humana”. Os bens se dividem em tangíveis e intangíveis. Na visão macro apresentada, percebe-se claramente que os bens tangíveis se dividem em duas grandes famílias de bens: 1 – família de bens imóveis também denominadas Patrimônio Imobiliário e 2 – família de bens móveis também denominadas Patrimônio Mobiliário.
LOCALIZAÇÃO FÍSICA: Indica o local do bem móvel ou imóvel na Unidade Universitária/Experimental, que se encontra registrado no seu cadastro de bens. Um bem móvel estará obrigatoriamente alocado em uma localização física, identificada através do nome da área existente na Unidade Universitária/Experimental.
No Inventário Geral do Sistema de Controle de Bens Imóveis, as informações para cada “Área de terras (terreno)” são as seguintes: Número da área de terras Medidas (em metros) Área (em metros quadrados) Área construída (em metros quadrados) Data da atualização patrimonial registrada Número do Processo Procedência Data da incorporação Valor Total Localização do Processo Natureza
A figura a seguir exemplifica o inventário para a área de terras 01:
Em cada um dos terrenos há elementos do sistema viário, edificações, benfeitorias, cobertura vegetal, infraestrutura de serviços públicos, dentre outros itens. Neste tutorial vamos dar continuidade à implementação do banco de dados georreferenciados, enfocando as edificações, também chamadas de edifícios, prédios ou construções.
No Inventário Geral do Sistema de Controle de Bens Imóveis, as informações para cada “Edifício” (conta 201.01.02.01) são as seguintes: Número do terreno onde a edificação está localizada Número do prédio Nome pelo qual o prédio é conhecido Número de pavimentos Tipo de material usado na construção Área construída (em metros quadrados) Destino Procedência Data da incorporação Valor Total Localização do Processo Natureza
A figura a seguir exemplifica o inventário para o Prédio 01, localizado na área de terras 01, onde funcionam a Estação Meteorológica e diversos Laboratórios:
O texto a seguir é a transcrição do conteúdo, tal como ele é apresentado no Inventário, inclusive com erros de digitação:
Nem todas as informações fornecidas no Inventário Geral serão inseridas em nosso banco de dados georreferenciados. Algumas podem ser consideradas mais relevantes para fins didáticos, sejam elas representadas por tipos inteiro, real, data ou texto, como se segue:
Número do terreno onde a edificação está localizada: nterreno (inteiro) Número do prédio: npredio (inteiro) Nome pelo qual o prédio é conhecido: nopredio (texto) Número de pavimentos: paviment (inteiro) Tipo de material usado na construção: material (texto) Área construída (em metros quadrados): constru (real) Destino: texto (1024 caracteres) destino (texto) Data da incorporação: incorpor (data)
Em nome do atributo digite o nome sugerido acima e escolha tipo indicado (inteiro, real, texto ou data). Clique em Inserir.
Além dessas informações será inserida também outra considerada fundamental para a consulta ao banco de dados: a identificação da área da FCT/Unesp onde o terreno está localizado, sendo que: a) A área Norte é formada pelos terrenos 1, 3, 6 e 8; b) A área Central é formada pelos terrenos 2 e 7; c) A área Norte é formada pelos terrenos 4 e 5. Em nome do atributo digite nomearea e escolha tipo texto, com tamanho 1024. Clique em Inserir.
Clique em Executar e depois em Fechar.
Mosaicagem de dados vetoriais
No Painel de Controle ative o PI Edificações da Categoria Predios_FCT, no qual não há ainda nenhum conteúdo. Uma alternativa seria importar novamente os dados vetoriais, mas vamos adotar a mesma abordagem da aula anterior: mosaicagem de dados vetoriais importados previamente. A partir do menu principal do SPRING clique em Cadastral e escolha Mosaico.
Na janela flutuante Mosaico selecione o Projeto FCT_UTM_S2000, a Categoria Planimetria e o PI de Origem Predios_FCT. Selecione tanto a representação Linhas quanto Polígonos. Escolha copiar todo o
conteúdo. Clique em Executar. Agora escolha o PI de Origem Obras_FCT, habilite a caixa , clique em Executar e depois em Fechar. É importante explicar o motivo de ter sido habilitada a caixa Mosaico: tendo em vista que já tinha sido copiado o conteúdo do PI de Origem Predios_FCT para o PI de Destino Edificações. Se esse recurso não tivesse sido utilizado o SPRING mostraria um aviso “Existe uma representação vetorial” e perguntaria se você deseja remover. Se isso ocorrer com você clique em Não,
volte para a janela flutuante Mosaico e habilite a caixa antes de prosseguir com a mosaicagem, caso contrário terá que refazer alguns dos passos anteriores.
Edição Vetorial
No Painel de Controle, ative o PI Edificações da Categoria Predios_FCT e exiba o resultado na tela principal do SPRING como Linhas. Observe que a representação dos prédios e das obras da FCT foram mosaicados dos PIs de Origem Predios_FCT e Obras_FCT para o PI de Destino Edificações, mas somente as linhas do contorno aparecem e não os polígonos, apesar deles terem sido mosaicados. Clique com o botão direito do mouse sobre o PI Edificações e clique em Edição Vetorial ou então clique
direto no ícone. Ao entrar na edição vetorial clique em Ajustar. Observe no rodapé que aparece escrito que 104 nós foram ajustados.
nome =rótulo
nterreno npredio nopredio paviment material constru destino incorpor nomearea
1 1 1 Estação Meteorológica e Laboratórios
1 alvenaria 131. 55 Estação Meteorológica, Laboratório de Climatologia, Laboratório de Geodésia Espacial, Laboratório de Mapeamento Móvel
20/02/1967 Norte
2 1 24 Moradia Estudantil
1 alvenaria 410.00 Moradia Estudantil Bloco A
19/07/1990 Norte
3 1 24 Moradia Estudantil
1 alvenaria 410.00 Moradia Estudantil Bloco B
19/07/1990 Norte
4 1 27 Centro de Convivência Infantil
1 alvenaria 454.00 Centro de Convivência Infantil
12/03/1993 Norte
5 1 52 Moradia Estudantil
1 alvenaria 468.00 Moradia Estudantil Bloco C
25/04/2002 Norte
6 1 79 Depósito de lixo
1 alvenaria 12.61 Depósito de lixo para a Moradia Estudantil
15/07/2011 Norte
A primeira informação que precisamos inserir é o nome=rótulo. Uma alternativa viável é considerar a ordem numérica crescente.
Digite o texto do rótulo (exemplo: “ 1 ” para indicar o primeiro item cadastrado). Clique em Adicionar (ícone
com símbolo de adição em azul ). Clique na primeira linha que corresponde ao primeiro prédio sendo cadastrado, note a linha que fica destacada por tarja azul. Tanto o nome quanto o rótulo foram preenchidos automaticamente com o mesmo texto informado anteriormente.
Clique duas vezes com o botão esquerdo do mouse na célula que corresponde à coluna nterreno. Digite o número do terreno onde a edificação está localizada: “ 1 ”.
Repita o mesmo procedimento adotado para os demais itens:
Número do prédio: npredio (inteiro) 1
Nome pelo qual o prédio é conhecido: nopredio (texto) Estação Meteorológica e Laboratórios
Número de pavimentos: paviment (inteiro) 1
Tipo de material usado na construção: material (texto) alvenaria
Área construída (em metros quadrados): constru (real) 131.
Destino: texto (1024 caracteres) destino (texto) Estação Meteorológica, Laboratório de Climatologia, Laboratório de Geodésia Espacial, Laboratório de Mapeamento Móvel
Data da incorporação: incorpor (data) 20/02/
Nome da área da FCT/Unesp onde o terreno está localizado: nomearea (texto) Norte
Clique em para Salvar suas edições do primeiro item inserido e dê continuidade com a inserção de cada um dos demais itens. O resultado no SPRING se assemelha à tabela apresentada anteriormente:
Observe que não é possível associar a representações gráficas. Clique novamente no lápis verde. Note que agora está habilitada a possibilidade de associar as representações gráficas. Escolha operação Associar e Entidade Polígono. Note que no rodapé aparece a mensagem Selecione um objeto. Na janela flutuante Editar Objetos, clique na primeira linha da tabela, que passa a ser destacado com tarja azul. Clique na tela do SPRING dentro do polígono da Estação Meteorológica, que fica destacado com preenchimento padrão em azul (cor padrão do SPRING) para indicar que a operação foi bem sucedida. No rodapé da janela flutuante agora é mostrada a mensagem informando qual polígono foi associado.
Repita o procedimento para cada um dos prédios do terreno 1 da área Norte da FCT/Unesp. O segundo prédio a ser associado é o Bloco A e o terceiro é o Bloco B, ambos da Moradia Estudantil.
O quarto prédio a ser associado é o do Centro de Convivência Infantil e o quinto é o Bloco C da Moradia Estudantil.
Clique em. Uma nova janela flutuante é exibida, denominada Visualização de Objetos. É mostrada também a tabela com os dados descritivos. Além disso, são exibidos os valores numéricos da área (em metros quadrados) e do perímetro (em metros) de cada objeto, automaticamente calculados pelo SPRING.
a) Consulta por Apontamento
Olhe atentamente para os botões de atalho associados com a Tabela. Note que é possível escolher a cor
a partir de uma lista suspensa. Escolha vermelho, por exemplo. Clique com o botão esquerdo do mouse sobre a tabela na primeira linha e observe que o prédio escolhido na tabela (Estação Meteorólogica e Laboratórios) é destacado na representação vetorial (preenchida em vermelho).
Esta operação é conhecida como Consulta por Apontamento e pode ser feita tanto no mapa quanto na tabela, pois há um vínculo entre eles através de uma chave primária.
Clique novamente com o botão esquerdo do mouse sobre a primeira linha da tabela para desselecionar o item.
b) Consulta por Atributo
Na janela flutuante Visualização de Objetos , clique no ícone Consulta por
Atributos.
Na janela que se abre selecione o atributo “nopredio”, a operação (“igual a”) e clique no botão
. Selecione “Moradia Estudantil” a partir da lista de itens apresentada na janela Consulta por Atributo. Note a expressão lógica automaticamente construída: CG000033->nopredio = 'Moradia Estudantil'
Clique em.
Observe que no mapa e na tabela somente os prédios da Moradia Estudantil foram destacados, apesar de se tratar de três blocos distintos: Bloco A, Bloco B e Bloco C. Isso se deve ao fato do nome do prédio ser o mesmo para todos os prédios da Moradia Estudantil. O detalhamento sobre o nome do Bloco é feito em outro campo (Destino).
Clique em e depois em na janela Consulta por Atributo. Clique em na janela Visualização de Objetos para Desfazer a consulta.
Uma nova consulta pode ser feita usando os demais atributos já inseridos, por exemplo, o número de patrimônio dos Blocos A e B da Moradia Estudantil é o mesmo, pois ambos foram cadastrados sob o número 24, com uma área total de construção de 820 m 2 , sendo 410 m 2 para cada um deles que seguem a mesma planta baixa.
Sendo assim, escolha como atributo “npredio”, operação “igual a” e valor “ 24 ”. Expressão lógica: CG000033->npredio = 24. Clique em Executar. Observe no mapa e na tabela o resultado.
Na janela flutuante “Agrupar Objetos: Predio” escolha agora:
- Modo: passo igual
- Atributos: area
- Número de partes: 5
- Normalizar: none
- Graduação de cores: vermelho
Habilite a caixa.
Clique em e depois em.
Analise o resultado, observe que os prédios foram classificados em função das áreas construídas, sendo o menor deles o depósito de lixo e os maiores os prédios da Moradia Estudantil.
Clique em e. Quando finalizar, clique em na janela Consulta por Atributo e clique
em na janela Visualização de Objetos para Desfazer a consulta.
Chegamos ao final da nossa décima aula, feche o SPRING e não se preocupe, pois todos os dados estão salvos para uso na próxima aula.
