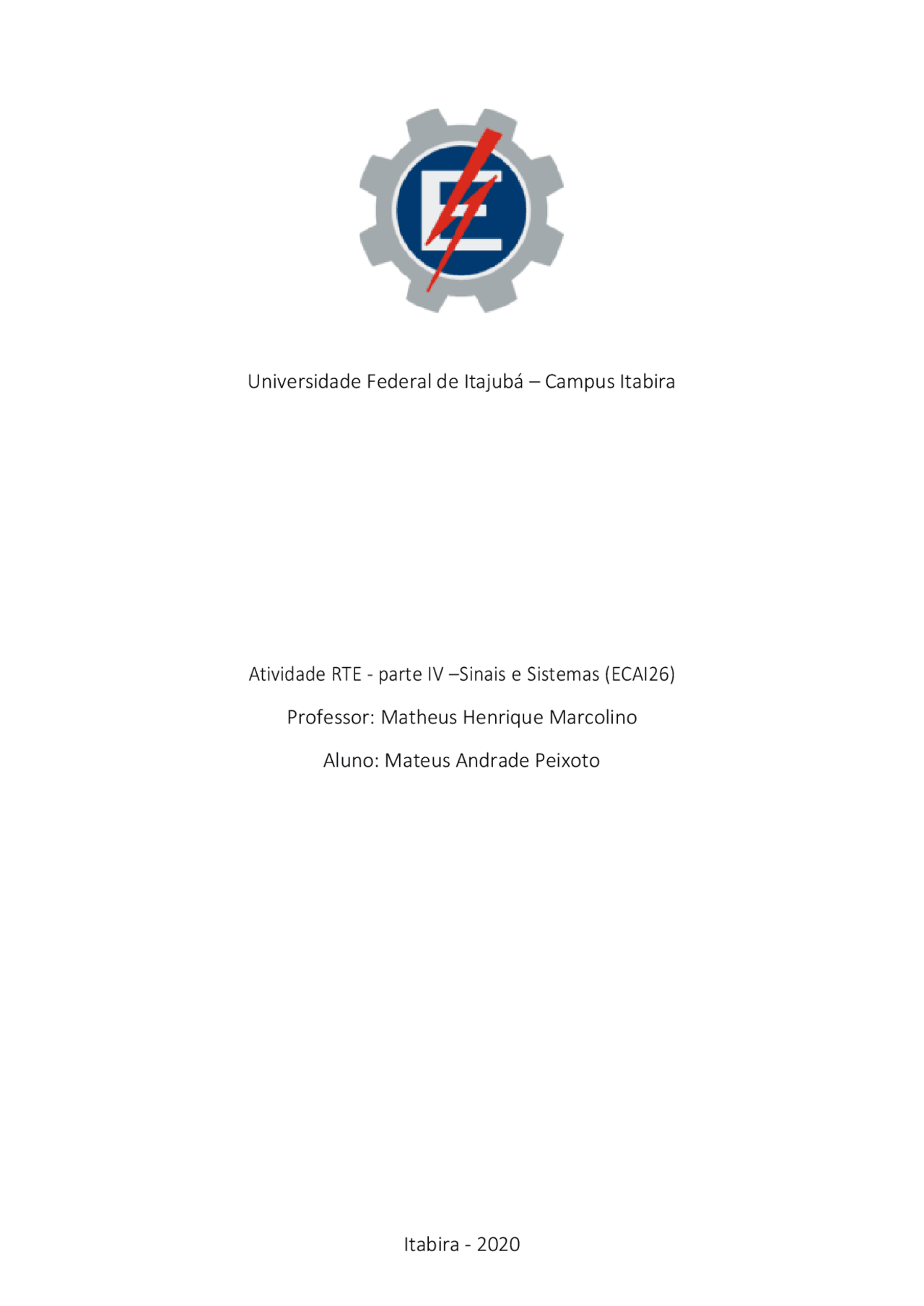

Universidade Federal de Itajubá – Campus Itabira
Atividade RTE - parte IV – Sinais e Sistemas (ECAI26)
Professor: Matheus Henrique Marcolino
Aluno: Mateus Andrade Peixoto
Itabira - 2020
Transformada Inversa de Laplace
• Sair do domínio da frequência complexa (s) para o domínio do tempo (t);
• Expansão em frações parciais;
• F(s) =
P(s) Q(s)
→ Relação de polinôminios
• Q(s) possui raízes distintas:
o F(s) =
k s+s
k s+s
kn s+sn
o ki: resíduos da raiz s = - si
o ki = [(s+si). F(s)] → s = - si
Exemplo: Determine f(t) sendo F(s) =
5s+ 3 (s+ 1 )(s+ 2 )(s+ 3 )
• Se grau[Q(s)] = grau[P(s)], então sempre aparecerá uma componente impulsiva
δ(t) em f(t).
Comandos úteis no Matlab
• Ilaplace(F): retorna a transformada inversa de Laplace da função F.
• [r,p,k] = residue(num,den): retorna os resíduos da fração parcial e os polos da
função F(s) a partir do seu numerador e denominador → notação vetorial [ ].
Exemplos de aplicação
1) F(s) =
7s − 6 s² − s − 6
- F(s) = 2s² + 5 s² +3s + 2
