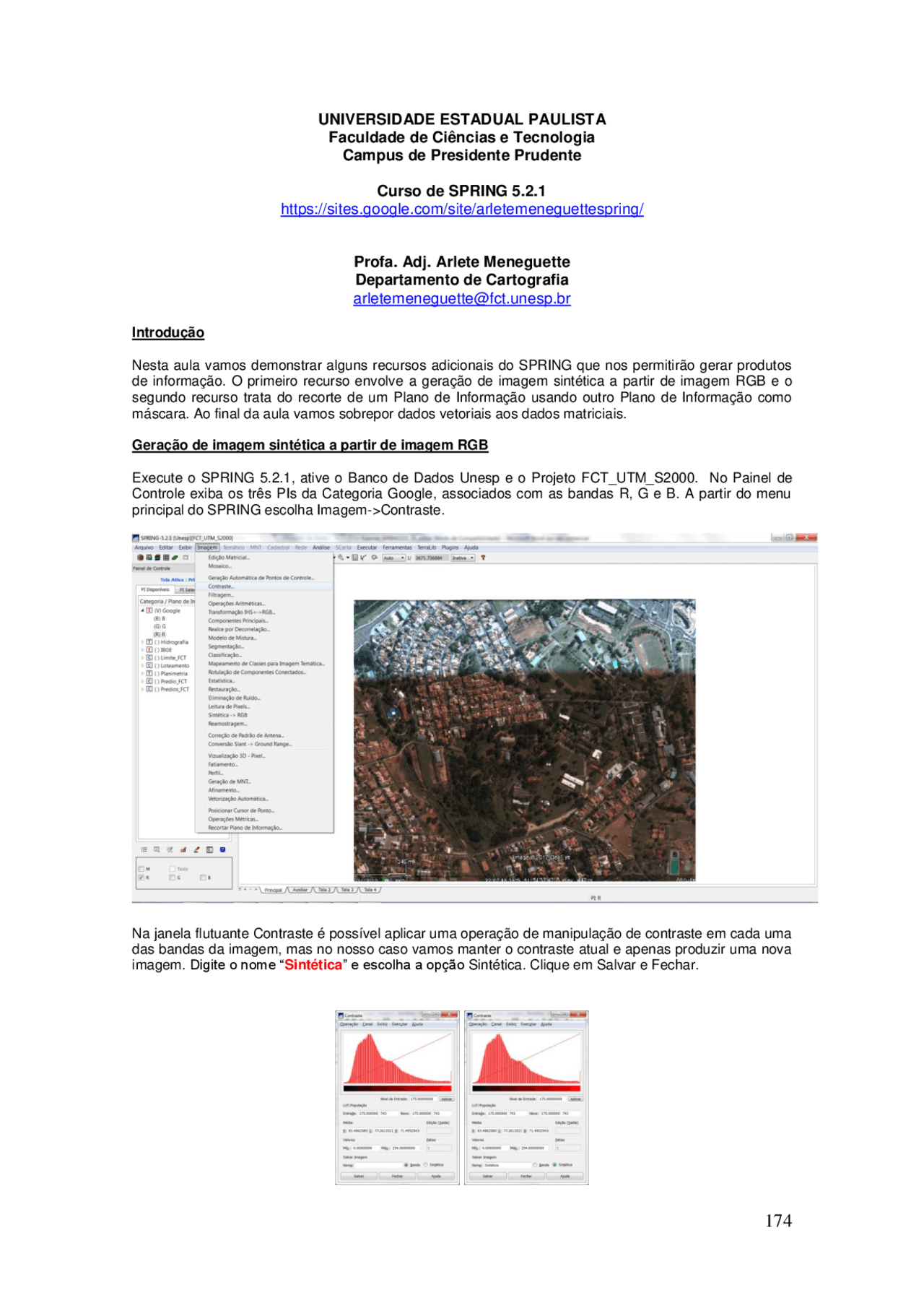

UNIVERSIDADE ESTADUAL PAULISTA
Faculdade de Ciências e Tecnologia
Campus de Presidente Prudente
Curso de SPRING 5.2.
https://sites.google.com/site/arletemeneguettespring/
Profa. Adj. Arlete Meneguette
Departamento de Cartografia
Introdução
Nesta aula vamos demonstrar alguns recursos adicionais do SPRING que nos permitirão gerar produtos de informação. O primeiro recurso envolve a geração de imagem sintética a partir de imagem RGB e o segundo recurso trata do recorte de um Plano de Informação usando outro Plano de Informação como máscara. Ao final da aula vamos sobrepor dados vetoriais aos dados matriciais.
Geração de imagem sintética a partir de imagem RGB
Execute o SPRING 5.2.1, ative o Banco de Dados Unesp e o Projeto FCT_UTM_S2000. No Painel de Controle exiba os três PIs da Categoria Google, associados com as bandas R, G e B. A partir do menu principal do SPRING escolha Imagem->Contraste.
Na janela flutuante Contraste é possível aplicar uma operação de manipulação de contraste em cada uma das bandas da imagem, mas no nosso caso vamos manter o contraste atual e apenas produzir uma nova imagem. Digite o nome “ Sintética ” e escolha a opção Sintética. Clique em Salvar e Fechar.
Recorte de um PI usando outro PI como máscara
No Painel de Controle, desabilite todos os PIs e exiba somente o PI Sintética, com a opção Sintética. Clique em Arquivo->Recortar Plano de Informação.
Na janela Recortar Plano de Informação, mantenha habilitada a opção. Na frente
de delete o nome que aparece automaticamente e escreva “ Norte ”. Mantenha selecionada a
opção.
Em Máscara clique no botão e na janela Categorias e Planos escolha a Categoria Limite_FCT e o Plano de Informação Campus.
Clique no botão. Será aberta a Tela Auxiliar na qual é mostrado o PI Campus da Categoria
Limite_FCT, como linhas vermelhas.
De volta à janela Recortar Plano de Informação Clique no botão.
Será aberta a Tela Auxiliar na qual é mostrado o PI Norte da Categoria Google.
Feche a Tela Auxiliar. Repita exatamente o mesmo procedimento da Área Norte para a Área Central, mas escrevendo “ Norte ” no nome do PI.
Feche a Tela Auxiliar. Repita o procedimento para a Área Sul, escrevendo “ Sul ” no nome do PI.
Feche a Tela Auxiliar. De volta ao Painel de Controle, exiba agora os PIs Norte, Central e Sul da Categoria Google, todos com a opção Sintética.
Os três PIs (Norte, Central e Sul) estão armazenados separadamente, mas podemos criar um novo PI
para mosaicar nele os três PIs que acabamos de produzir. Para tanto, clique em , selecione a Categoria Google, digite o nome do novo PI como “ Sintética_Recorte ”. Mantenha a mesma resolução do PI Sintética (na figura abaixo consta 1.54m tanto em X quanto em Y, mas o seu valor pode ser diferente). Tipo de Imagem mantenha 8 bits sem sinal. Clique em Criar e Fechar.
Feche o SPRING. Execute novamente. Observe que agora a ordem dos PIs da Categoria Google fica alterada, pois segue a ordem alfabética. Vamos demonstrar uma outra alternativa para recortar o PI. No Painel de Controle, exiba somente o PI Sintética da Categoria Google. A partir do menu principal do SPRING escolha Imagem->Recortar PI.
Na caixa de diálogo Recortar PI, mantenha todos os parâmetros como no exercício anterior, mas digite o
nome do novo PI como “ Sintética_Externa ” e escolha a opção.
Em Máscara clique no botão e na janela Categorias e Planos escolha a Categoria
Limite_FCT e o Plano de Informação Campus. Clique no botão. Será aberta a Tela Auxiliar
na qual é mostrado o PI Campus da Categoria Limite_FCT, como linhas vermelhas. Clique na parte interna do polígono da Área Sul da FCT/Unesp.
De volta à janela Recortar Plano de Informação clique no botão. Será aberta a Tela Auxiliar
na qual é mostrado o PI Sintética_Externa da Categoria Google.
Clique no botão. Será aberta a Tela Auxiliar na qual é mostrado o PI Campus da Categoria
Limite_FCT, como linhas vermelhas. Clique na parte interna do polígono da Área Central da FCT/Unesp.
Um aviso será exibido, questionando se você deseja sobrepor o atual, clique em Sim.
Isso se justifica pelo fato de já haver conteúdo no PI e estarmos mosaicando novo conteúdo a ele. De
volta à janela Recortar Plano de Informação clique no botão. Será aberta a Tela Auxiliar na
qual é mostrado o PI Sintética_Externa da Categoria Google.
Note que o resultado obtido agora apresenta o recorte das duas áreas previamente selecionadas: Sul e Central.
Feche a Tela Auxiliar. Repita o procedimento da Área Central para a Área Norte, lembrando-se de manter o mesmo nome do PI Sintética_Externa e de clicar em Sim quando aparecer o aviso questionando se você deseja sobrepor o atual.
Exibição de dados vetoriais e matriciais com alteração de prioridade
Sobreponha o PI Campus Categoria Limite_FCT, como Linhas. Constate que realmente esse PI coincide com os locais de recorte das imagens, seja considerando a área interna ou externa do PI adotado como máscara.
Desabilite todos os PIs atuais e exiba somente os PIs da Categoria Planimetria como classes. Mostre
também a legenda temática. Aproveite para exibir as coordenadas.
Exiba agora o PI Sintetica_Recorte da Categoria Google, mantendo exibidos todos os PIs da Categoria Planimetria. Note que agora a imagem de satélite sobrepõe os demais PIs pois adquire maior prioridade.
Para alterar a prioridade de exibição dos PIs clique na aba PI Selecionados no Painel de Controle:
Na aba PI Selecionados clique com o botão direito do mouse sobre o nome do PI a ter a prioridade alterada, por exemplo, clique em Sintética_Recorte e escolha a opção – Prioridade. Você pode precisar repetir esse procedimento até que o PI Sintética_Recorte fique por baixo de todos os demais PIs na lista.
